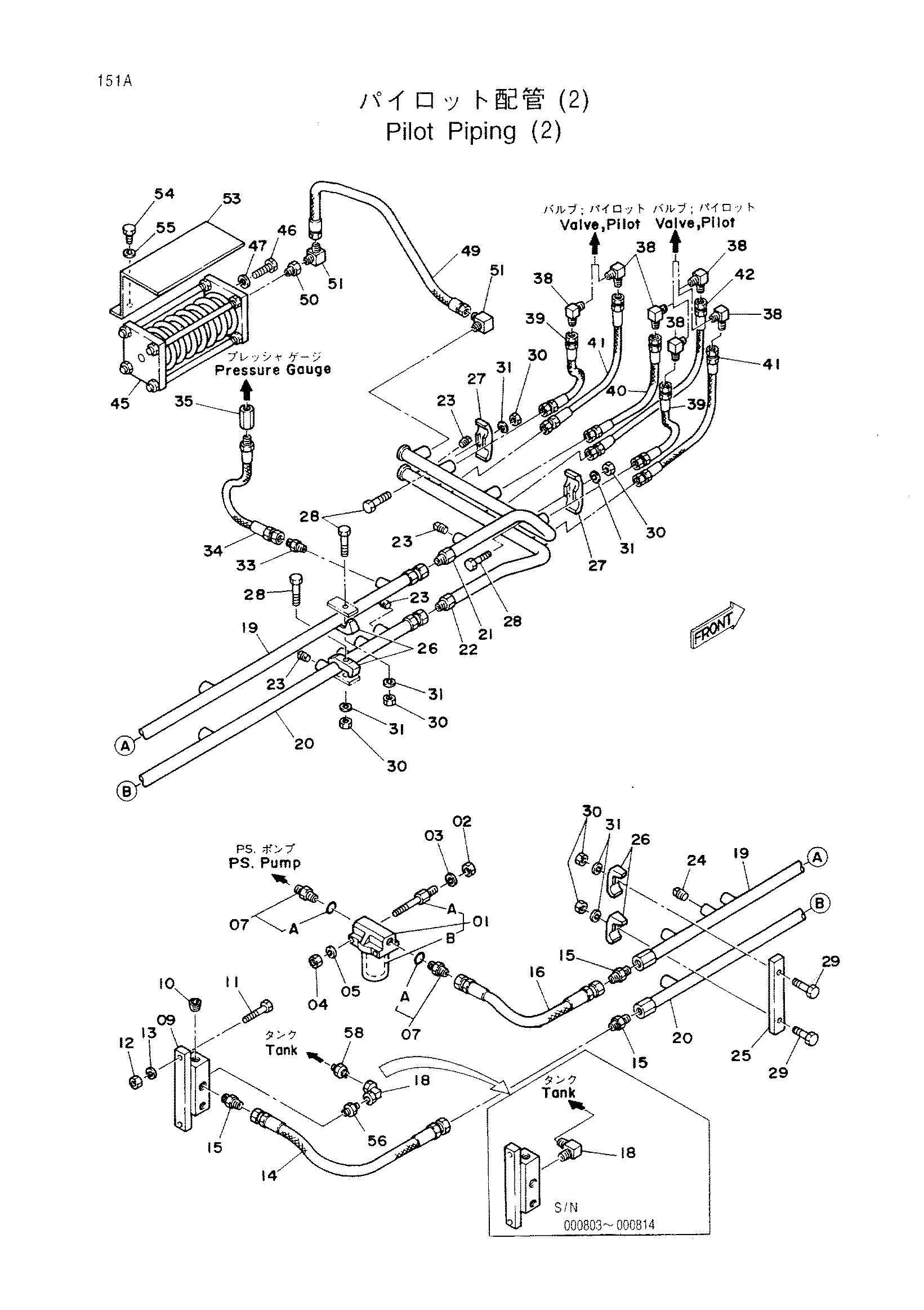

Пилотные гидролинии (2) — HITACHI KH150-3

Заводская схема «Пилотные гидролинии (2)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4141319	Фильтр линия	1
01A	4141381	Болт	2
01B	4157882	Элемент	1
02	M581008	Гайка	2
03	A590910	Пружинная шайба	2
04	M500605	Гайка	2
05	A590906	Пружинная шайба	2
07	4042032	Адаптер	2
07A	4506418	Уплотнительное кольцо	1
09	8029085	Коллектор	1
10	94-2012	Пробка	1
11	J901035	Болт	2
12	M581008	Гайка	2
13	A590910	Пружинная шайба	2
14	4054359	Шланг	1
15	94-1303	Адаптер	3
16	4078032	Шланг	1
18	94-1404	Угловой штуцер	1
18	94-0618	Угловой штуцер	1
19	9719961	Трубка	1
20	9719962	Трубка	1
21	8029086	Трубка	1
22	8029087	Трубка	1
23	94-2023	Пробка	4
24	94-2022	Пробка	1
25	4156943	Сиденье	1
26	4053595	Хомут трубки	4
27	4053596	Хомут трубки	2
28	J901260	Болт	4
29	J901270	Болт	2
30	M581210	Гайка	6
31	A590912	Пружинная шайба	6
33	94-1301	Адаптер	1
34	4131018	Нейлоновый шланг	1
35	94-0675	Разъём S	1
38	94-1402	Угловой штуцер	6
39	4129759	Нейлоновый шланг	2
40	4136359	Нейлоновый шланг	1
41	4124807	Нейлоновый шланг	2
42	4129761	Нейлоновый шланг	1
45	4148897	Гидроаккумулятор	1
46	J901228	Болт	2
47	A590912	Пружинная шайба	2
49	4160757 замена: 4163099	Шланг	1
49	4163099	Шланг	1
50	4011855	Втулка	1
51	94-1402	Угловой штуцер	2
53	4161861	Крышка	1
54	J901014	Болт	2
55	A590910	Пружинная шайба	2
56	94-1704	Адаптер	1
58	94-1304	Адаптер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
