Верхний стрела — HITACHI KH150-3

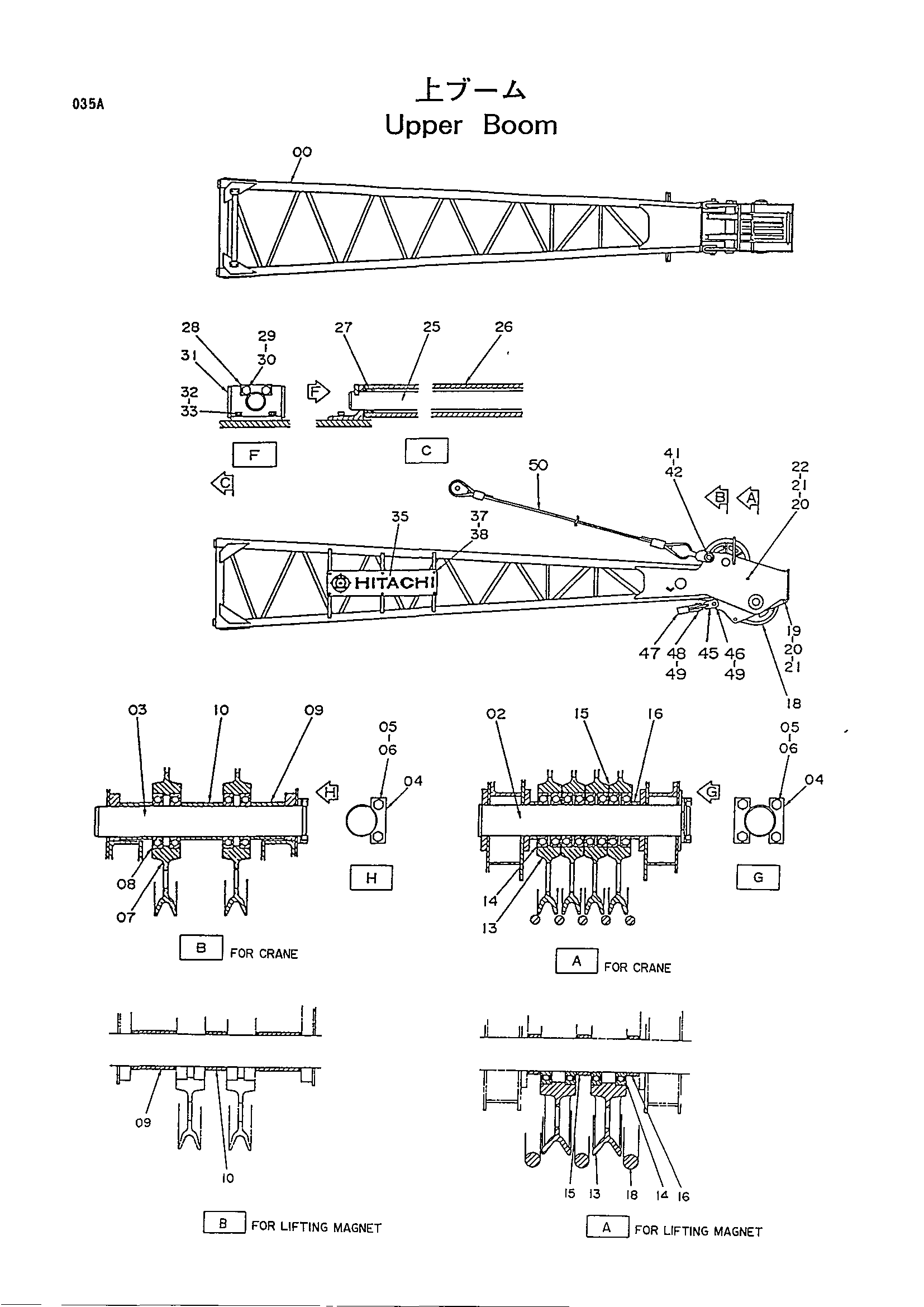

Заводская схема «Верхний стрела» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
*00-4	9080360	Стрела верхний в сборе	1
00	5001105	Стрела верхний	1
02	3015156	Мост	1
03	3011866	Мост	1
04	X4248	Стопорная пластина	3
05	M112036	Болт	6
06	A590920	Пружинная шайба	6
07	3011863	Канатный блок	2
*08	4008390	Шариковый подшипник	4
*09	4132103	Проставка	2
09	4138073	Проставка	2
*10	4138716	Проставка	1
10	4139613	Проставка	1
*13	3023782	Канатный блок	4
13	3025190	Канатный блок	2
*14	4008390	Шариковый подшипник	8
*14	4008390	Шариковый подшипник	4
*15	4132101	Проставка	3
15	4138072	Проставка	1
*16	4132102	Проставка	2
16	4014213	Проставка	2
*18	8023907	Направляющая каната	1
18	7012120	Направляющая каната	1
19	4041533	Палец	2
20	A766045	Шплинт	6
21	A590127	Плоская шайба	8
22	4132105	Палец	1
25	4091744	Мост	1
26	4066775	Ролик	1
27	4080992	Игольчатый подшипник	2
*28	X280071	Стопорная пластина	2
*29	M200814	Болт	4
*30	A590908	Пружинная шайба	4
*31	8014797	Кронштейн	2
*32	M111220	Болт	4
*33	A590912	Пружинная шайба	4
*35	4235947	Информационная табличка	2
*37	M111025	Болт	12
*38	M501008	Гайка	24
*41	431756	Палец	2
*42	A761080	Шплинт	2
*45	8023908	Тяга	1
*46	4132106	Палец	1
*47	3002037	Разъём канат	1
*48	431983	Палец	1
*49	A768071	Шплинт	2
*50	8056686	Канат подвесной	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
