Электрооборудование (1) — HITACHI KH150-3

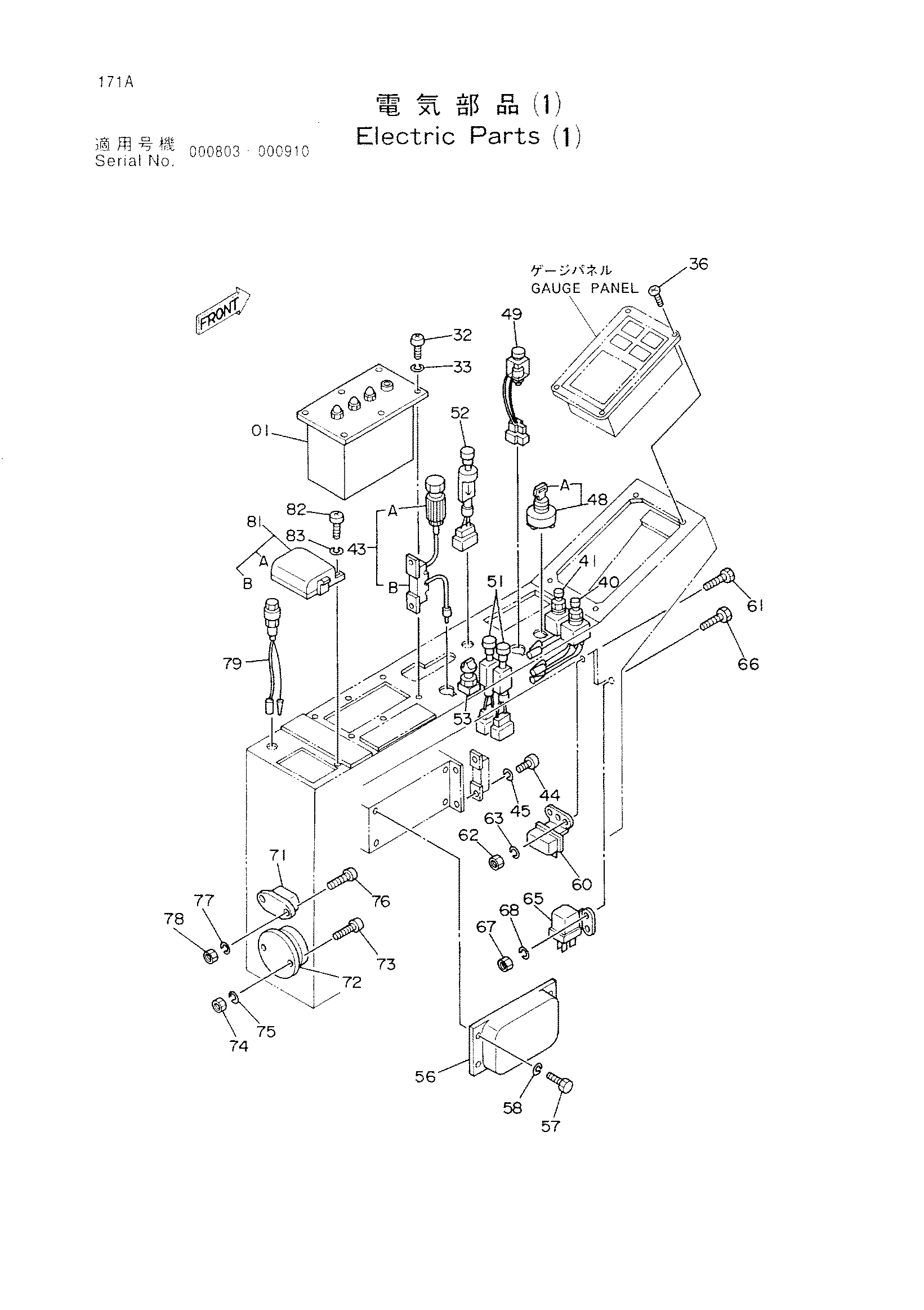

Заводская схема «Электрооборудование (1)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4155593 | Блок реле | 1 |
| 32 | J850410 | Винт | 6 |
| 33 | A590904 | Пружинная шайба | 6 |
| 36 | 4129422 | Винт | 4 |
| 40 | 4142230 | Выключатель пусхбут. | 1 |
| 41 | 4129271 | Выключатель пусхбут. | 1 |
| 43 | 4115360 | Лигхтер в сборе | 1 |
| 43A | 4115361 | Лигхтер | 1 |
| 43B | 4115362 | Резистор | 1 |
| 44 | J850406 | Винт | 2 |
| 45 | A590904 | Пружинная шайба | 2 |
| 49 | 4086954 | Сигнал отопитель | 1 |
| 51 | 4009556 | Выключатель | 2 |
| 52 | 4110106 | Выключатель | 1 |
| 53 | 4110100 | Выключатель | 1 |
| 56 | 4129244 | Блок управление | 1 |
| 57 | J850610 | Винт | 4 |
| 58 | A590906 | Пружинная шайба | 4 |
| 60 | 4505392 | Реле | 1 |
| 61 | J850616 | Винт | 2 |
| 62 | M500605 | Гайка | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 65 | 4038459 | Реле хоурметер | 1 |
| 66 | J850516 | Винт | 2 |
| 67 | M500504 | Гайка | 2 |
| 68 | A590905 | Пружинная шайба | 2 |
| 71 | 950703 | Зуммер | 1 |
| 72 | 947457 | Белл | 1 |
| 73 | J850310 | Винт | 2 |
| 74 | M500303 | Гайка | 2 |
| 75 | A590903 | Пружинная шайба | 2 |
| 76 | M430410 | Винт | 2 |
| 77 | A590904 | Шайба | 2 |
| 78 | M500403 | Гайка | 2 |
| 79 | 4156606 | Предохранитель | 1 |
| 81 | 4123095 | Короб предохранитель | 1 |
| 81A | 4127781 | Предохранитель 15A | 7 |
| 81B | 4127780 | Предохранитель 30A | 1 |
| 82 | J850616 | Винт | 2 |
| 83 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
