Грип-тйпе аккел — HITACHI KH150-3

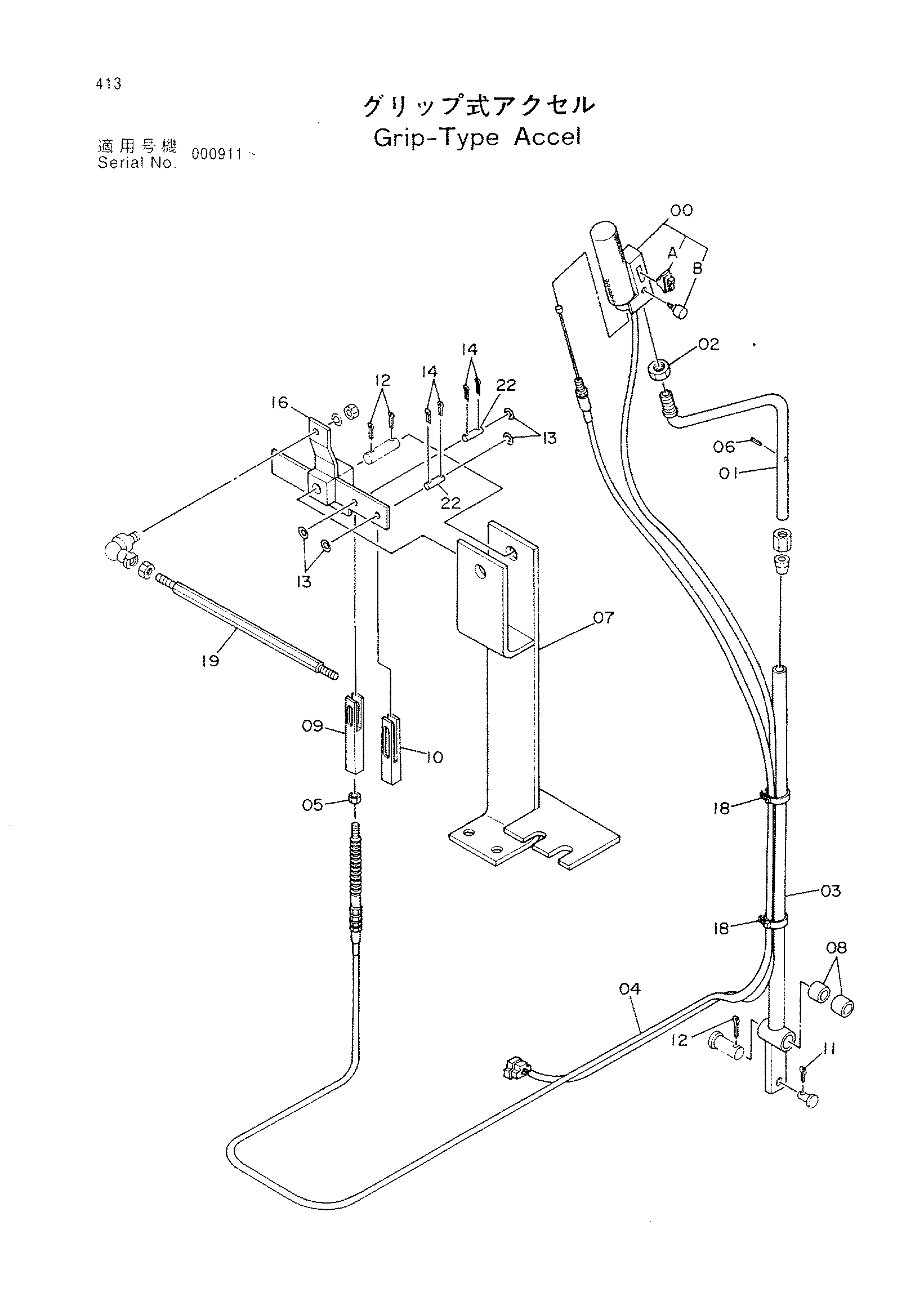

Заводская схема «Грип-тйпе аккел» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040764 | Рукоятка | 1 |
| 00A | 4141268 | Выключатель | 1 |
| 00B | 487086 | Выключатель | 1 |
| 01 | 8031861 | Рычаг SW1 | 1 |
| 02 | J950016 | Гайка | 1 |
| 03 | 8031862 | Рычаг SW2 | 1 |
| 04 | 4169359 | Трос управления | 1 |
| 05 | M500605 | Гайка | 1 |
| 06 | 490857 | Пружинный штифт | 1 |
| 07 | 8046216 | Кронштейн | 1 |
| 08 | 4075781 | Втулка | 2 |
| 09 | 4169179 | Шток концевой | 1 |
| 10 | 4169178 | Шток концевой | 1 |
| 11 | A764025 | Шплинт | 1 |
| 12 | A764028 | Шплинт | 3 |
| 13 | A590106 | Шайба | 4 |
| 14 | A761620 | Шплинт | 4 |
| 16 | 8046215 | Рычаг | 1 |
| 18 | 4055311 | Ленточный зажим | 2 |
| 19 | 4174158 | Шток | 1 |
| 22 | 4170725 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
