Крюк ограничитель подъёма предотвращение устройство — HITACHI KH150-3

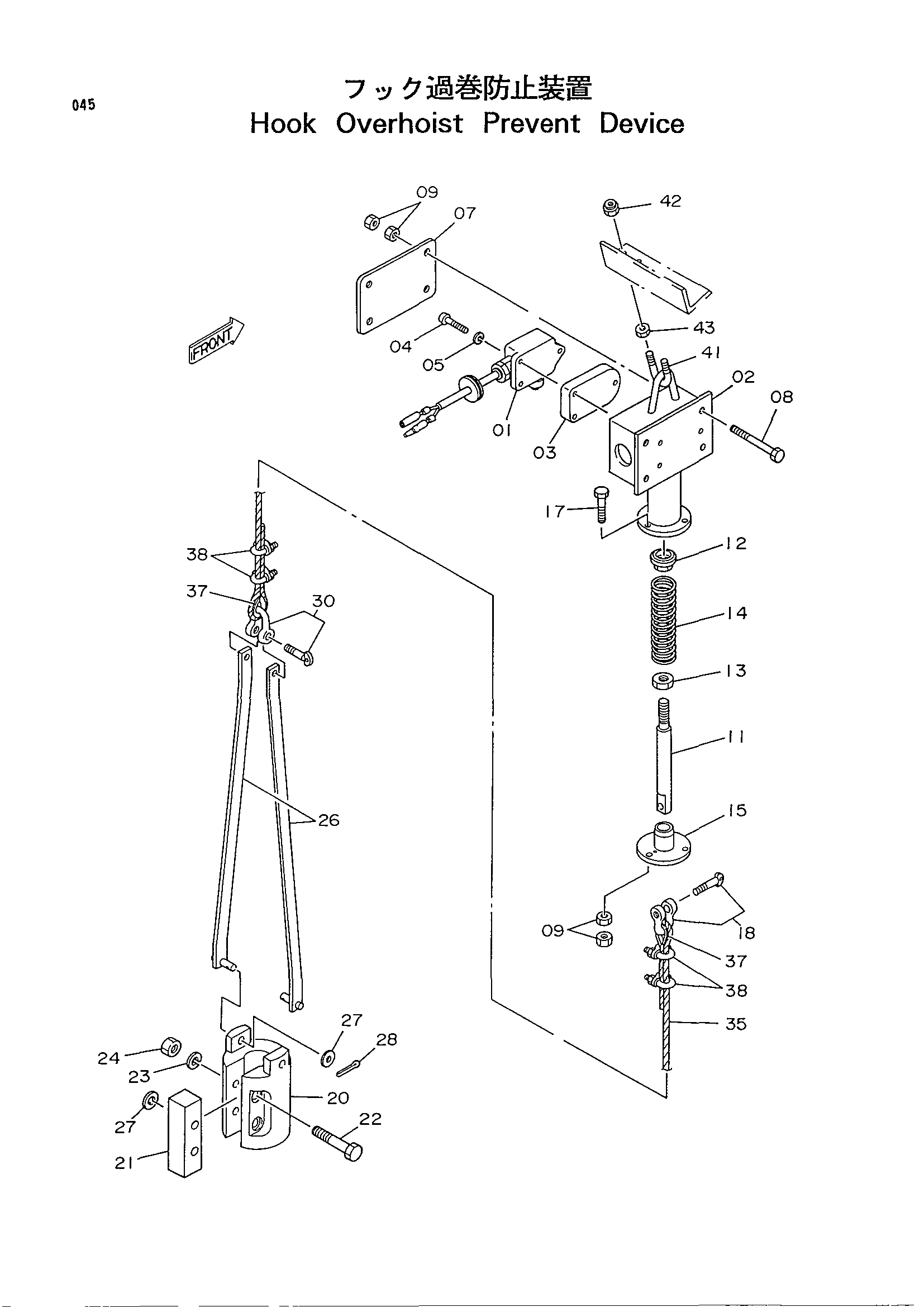

Заводская схема «Крюк ограничитель подъёма предотвращение устройство» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| * | 9088605 | Крюк ограничитель | 1 |
| *00-1 | 9088606 | Выключатель в сборе | 1 |
| 01 | 4245784 | Выключатель концевой | 1 |
| 02 | 8044999 | Короб | 1 |
| 03 | 4205194 | Пластина | 1 |
| 04 | M430640 | Винт | 3 |
| 05 | A590906 | Пружинная шайба | 3 |
| 07 | 4205192 | Крышка | 1 |
| 08 | J900890 | Болт | 4 |
| 09 | M500807 | Гайка | 14 |
| 11 | 4205193 | Вал | 1 |
| 12 | 9728073 | Гайка | 1 |
| 13 | J950016 | Гайка | 1 |
| 14 | 4240874 | Пружина | 1 |
| 15 | 9728072 | Крышка | 1 |
| 17 | J900830 | Болт | 3 |
| 18 | 4048478 | Серьга | 1 |
| *20-3 | 9086646 | Груз в сборе | 1 |
| 20 | 2026686 | Груз | 1 |
| 21 | 4226620 | Пластина | 1 |
| 22 | M211065 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J950010 | Гайка | 2 |
| 26 | 8042586 | Штанга | 2 |
| 27 | A590110 | Плоская шайба | 4 |
| 28 | A763016 | Шплинт | 2 |
| 30 | 4048478 | Серьга | 1 |
| 35 | 4227241 | Канат провод | 1 |
| 37 | 94-4002 | Тхимбле | 2 |
| 38 | 94-2901 | Зажим канат | 4 |
| 41 | 4157548 | U-образный болт | 1 |
| 42 | M660010 | U-образная гайка | 2 |
| 43 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
