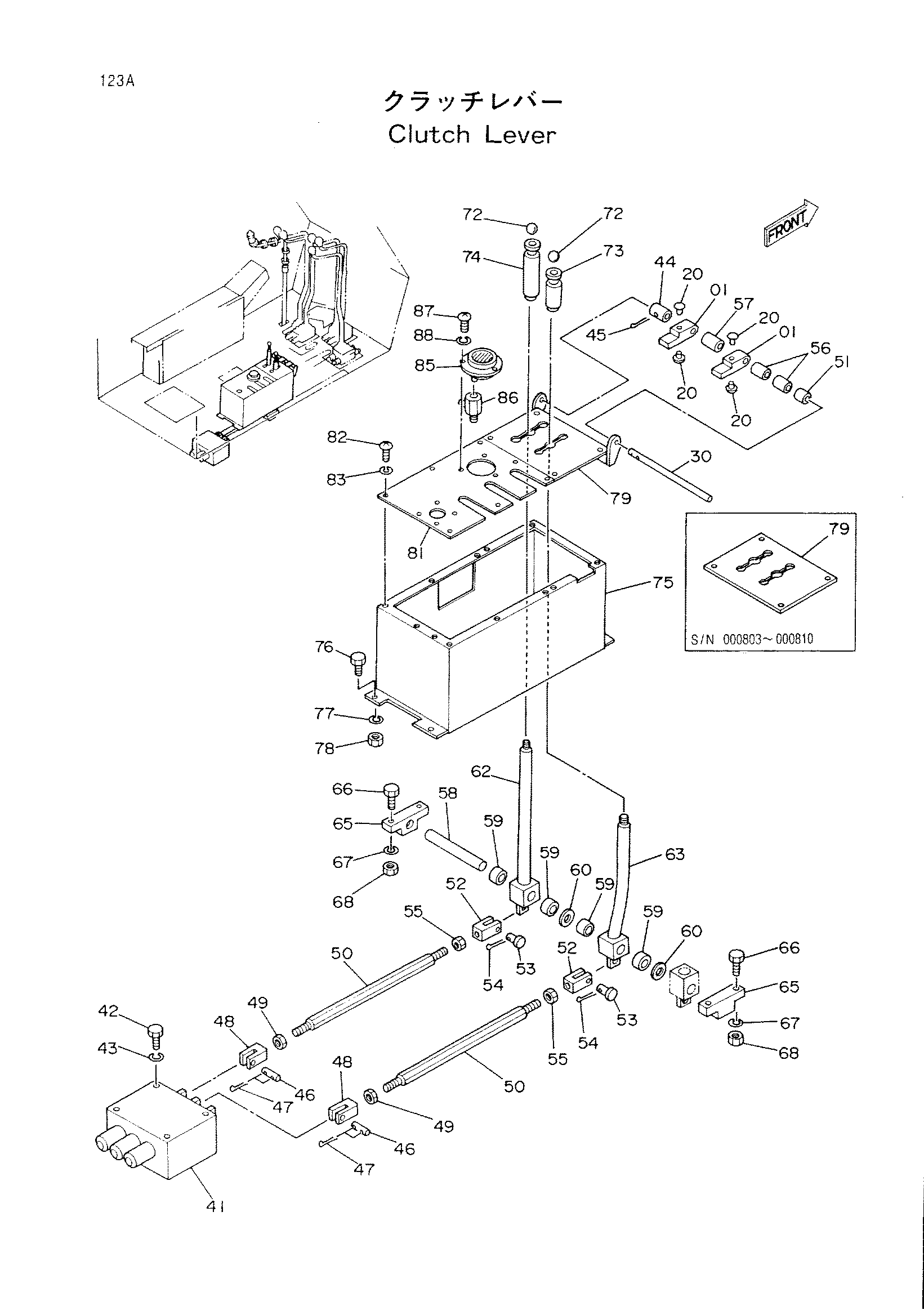

Муфта рычаг — HITACHI KH150-3

Заводская схема «Муфта рычаг» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4165357	Ограничитель	2
20	4165358	Резиновая подушка	4
30	4165359	Палец	1
41	4155359 замена: 4383864	Гидрораспределитель	1
41	4383864	Гидрораспределитель	1
42	M111020	Болт	4
43	A590910	Пружинная шайба	4
44	4165360	Проставка	1
45	A763025	Шплинт	1
46	485445	Палец	2
47	A761610	Шплинт	4
48	4156610	Концевой вилка	2
49	M500807	Гайка	2
50	4156609	Шток	2
51	4165361	Проставка	1
52	M990844	Концевой вилка	2
53	A740821	Палец	2
54	A762013	Шплинт	2
55	M580008	Гайка (левый)	2
56	4165362	Проставка	2
57	4165363	Проставка	1
58	4156611	Палец	1
59	4075781	Втулка	4
60	A590120	Шайба	2
62	9719889	Рычаг	1
62	9720818	Рычаг	1
63	9719888	Рычаг	1
63	9720817	Рычаг	1
65	4156612	Педестал	2
66	J901035	Болт	4
67	A590910	Пружинная шайба	4
68	J950010	Гайка	4
72	4156615	Рукоятка	2
73	4156613	Замок	1
73	4165364	Замок	1
74	4156614	Замок	1
74	4165365	Замок	1
75	7014006	Стойка	1
75	7014585	Стойка	1
76	J901020	Болт	4
77	A590910	Пружинная шайба	4
78	J950010	Гайка	4
79	8028947	Крышка	1
79	8030843	Крышка	1
81	8028948	Крышка	1
82	J850616	Винт	10
83	J251006	Пружинная шайба	10
85	4080068 замена: 4172912	Указатель оил-прес.	1
85	4080068 замена: 4151610	Указатель оил-прес.	1
85	4172912	Указатель оил-прес.	1
86	4081799	Амортизатор	1
86	4151610	Амортизатор	1
87	J850416	Винт	3
88	J251004	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
