Бортовой редуктор — HITACHI KH150-3

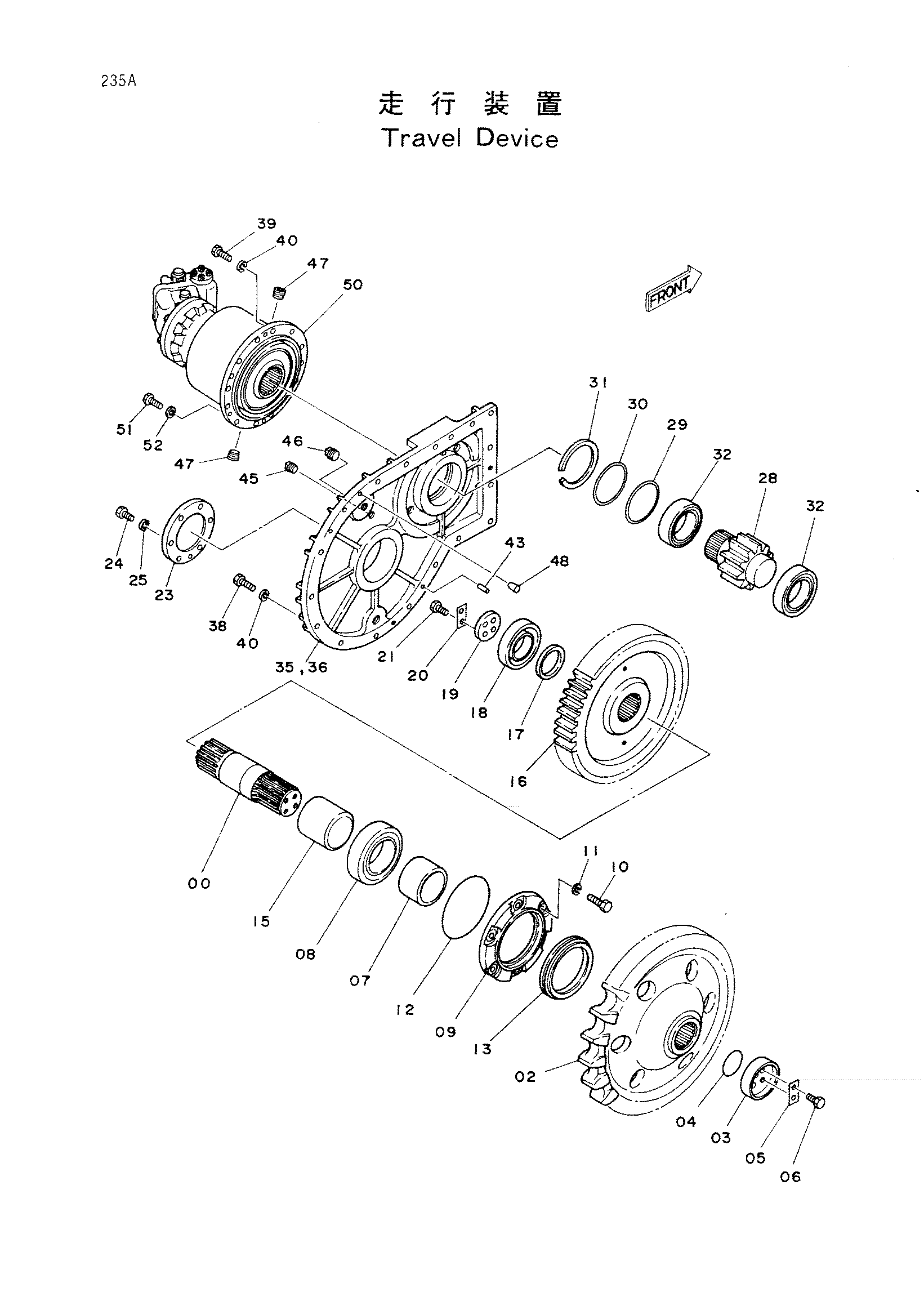

Заводская схема «Бортовой редуктор» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3028350	Вал привод	2
02	2018598	Звёздочка	2
03	4139212	Стопорная пластина	2
04	4508195	Уплотнительное кольцо	2
05	4139213	Стопорная шайба	4
06	J931640	Болт	8
07	4170949	Проставка	2
08	4067056	Роликовый подшипник	2
09	3025590	Крышка	2
10	J931640	Болт	12
11	A590916	Пружинная шайба	12
12	A810240	Уплотнительное кольцо	2
13	4082631	Комплект уплотнений	2
15	4139215	Проставка	2
16	3028349	Шестерня	2
17	4139216	Проставка	2
18	4046480	Роликовый подшипник	2
19	4139217	Фиксатор	2
20	4139213	Стопорная шайба	4
21	J931640	Болт	8
23	4139220	Крышка	2
24	J931640	Болт	12
25	A590916	Пружинная шайба	12
28	3025436	Вал ведущая шестерня	2
29	4139222	Регулировочная шайба	4
30	4139221	Регулировочная шайба	6
31	4116293	Стопорное кольцо	2
32	4140084	Роликовый подшипник	4
35	1007662	Крышка	1
36	1007661	Крышка	1
38	J931645	Болт	32
39	J931602	Болт	4
40	A590916	Пружинная шайба	36
43	J401640	Установочный штифт	4
45	J75214	Пробка	4
46	J75286	Пробка	2
47	94-2015	Пробка	4
48	428028	Пробка	6
50	9048239 замена: 9096476	Бортовой редуктор блок	2
50	9096476	Бортовой редуктор блок	2
51	J931645	Болт	28
52	A590916	Пружинная шайба	28

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
