Фрее-фалл сигнализация устройство (третий барабан) — HITACHI KH150-3

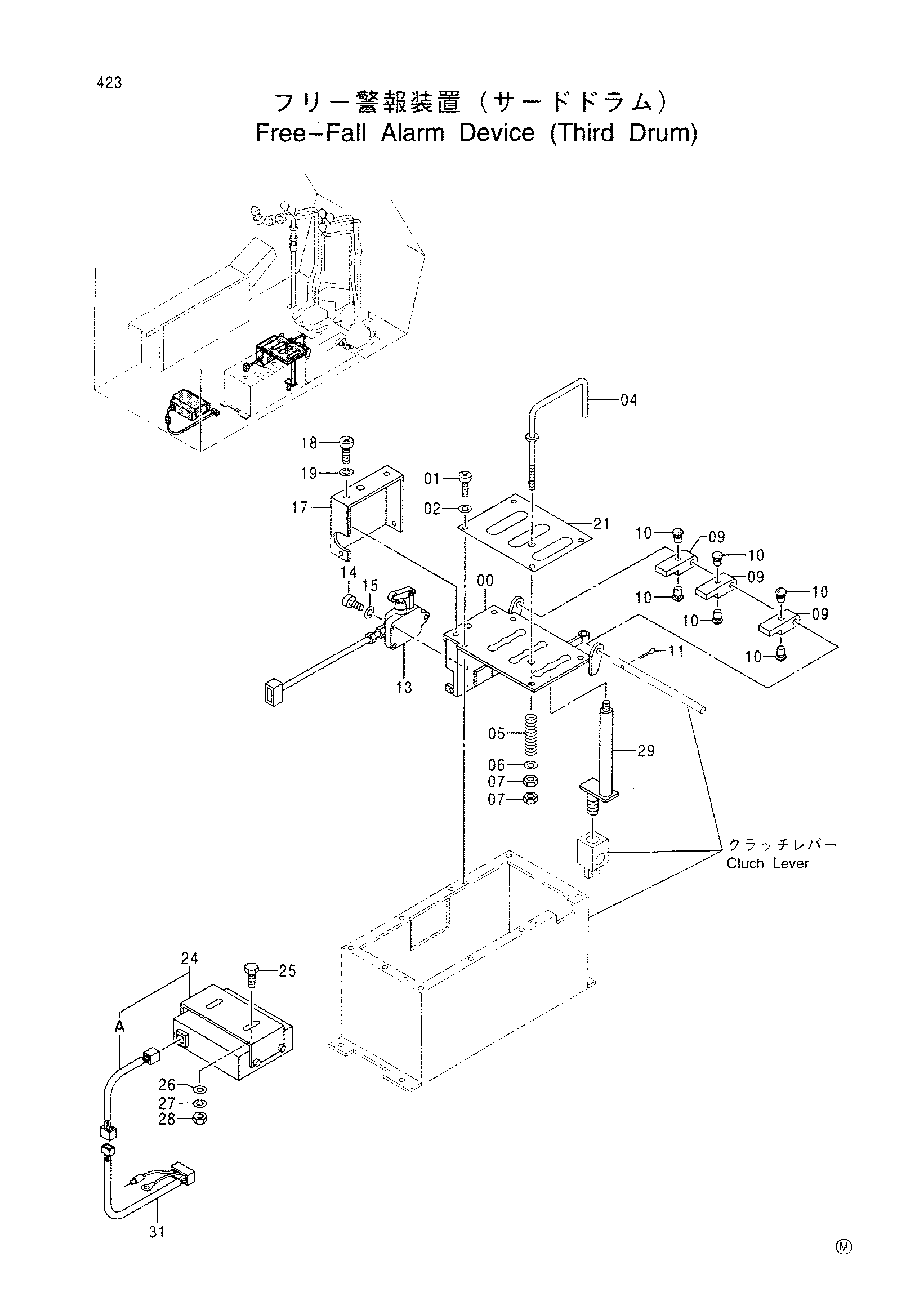

Заводская схема «Фрее-фалл сигнализация устройство (третий барабан)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7030485 | Крышка | 1 |
| 01 | J650620 | Винт | 4 |
| 02 | J250006 | Плоская шайба | 4 |
| 04 | 9744997 | Ограничитель | 1 |
| 05 | 4171285 | Пружина сжатия | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | M581008 | Гайка | 2 |
| 09 | 4187607 | Ограничитель | 3 |
| 10 | 4165358 | Резиновая подушка | 6 |
| 11 | A763025 | Шплинт | 1 |
| 13 | 4187905 | Выключатель концевой | 1 |
| 14 | M430625 | Винт | 3 |
| 15 | A590906 | Пружинная шайба | 3 |
| 17 | 4187605 | Крышка | 1 |
| 18 | J850610 | Винт | 4 |
| 19 | J251006 | Пружинная шайба | 4 |
| 21 | 3073646 | Информационная табличка | 1 |
| 24 | 4356590 | Блок | 1 |
| 24A | 4356929 | Жгут проводов | 1 |
| 25 | J900610 | Болт | 2 |
| 26 | A590106 | Плоская шайба | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 28 | M500605 | Гайка | 2 |
| 29 | 9745134 | Рычаг | 1 |
| 31 | 4356592 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
