Соединение поворотный — HITACHI KH150-3

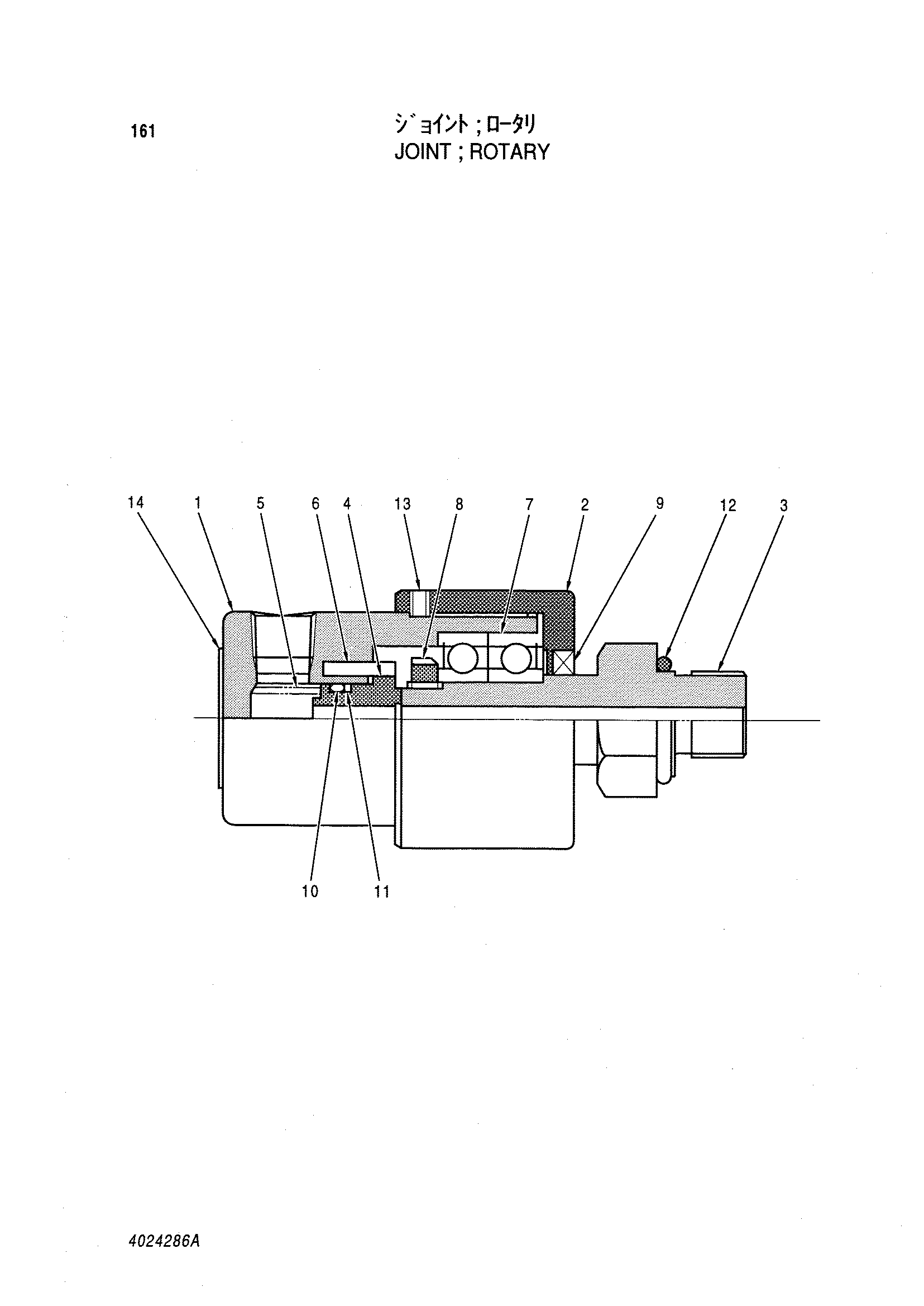

Заводская схема «Соединение поворотный» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4024286 | Соединение поворотный | 1 | |
| 1 | 4348176 | Корпус | 1 |
| 2 | 4348177 | Колпачок | 1 |
| 3 | 4348179 | Шпиндель | 1 |
| 4 | 4348183 | Золотник | 1 |
| 5 | 4348184 | Пружина | 1 |
| 6 | 4348185 | Палец | 1 |
| 7 | 4160798 | Шариковый подшипник | 2 |
| 8 | 4160717 | Гайка подшипник. | 1 |
| 9 | 4348194 | Масляное уплотнение | 1 |
| 10 | 4348196 | Уплотнительное кольцо | 1 |
| 11 | 4348198 | Опорное кольцо | 1 |
| 12 | 4348197 | Уплотнительное кольцо | 1 |
| 13 | M450408 | Установочный винт | 1 |
| 14 | 4348199 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
