Нижний стрела — HITACHI KH150-3

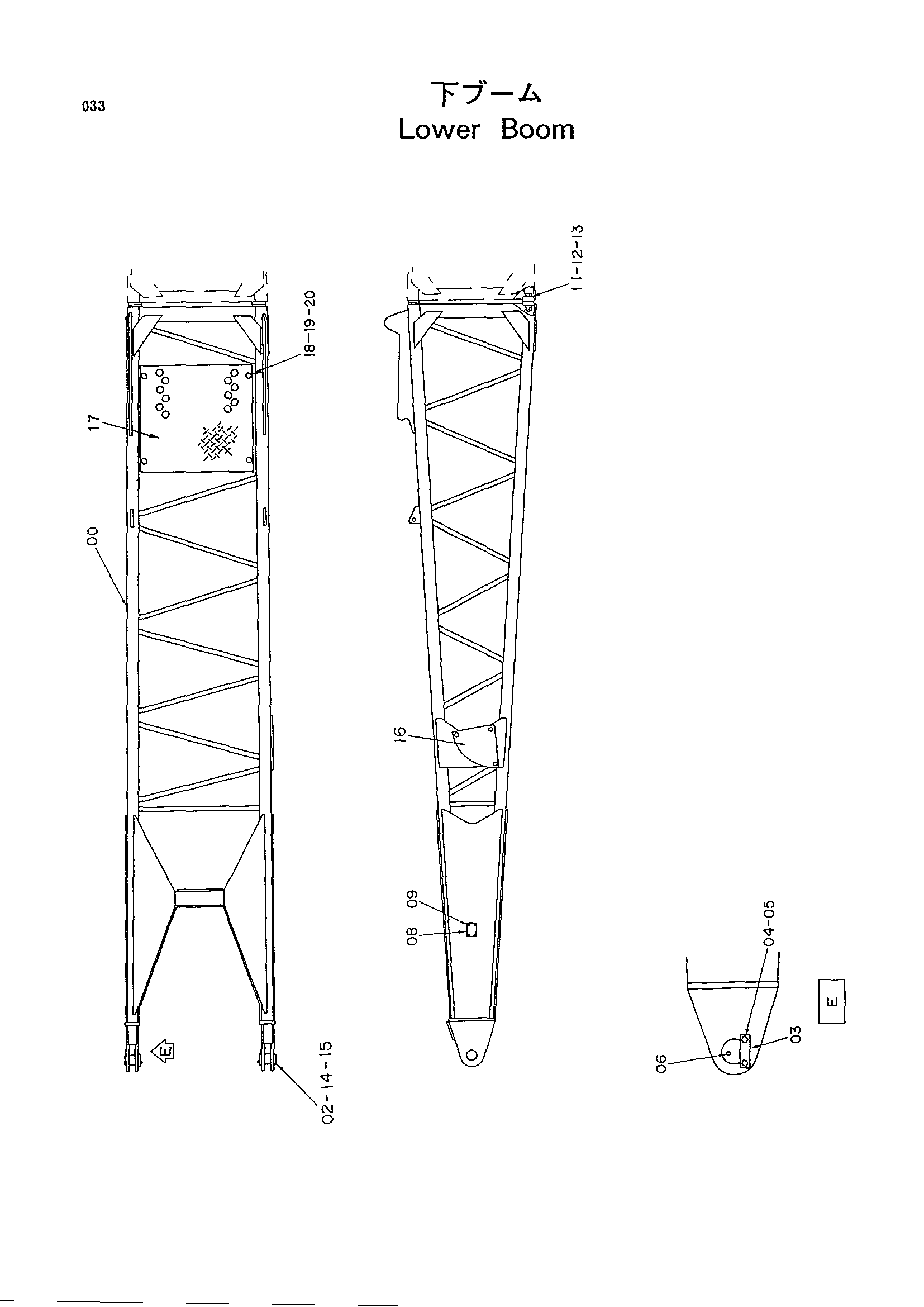

Заводская схема «Нижний стрела» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002253 | Стрела нижний | 1 |
| 02 | 3041890 | Палец | 2 |
| 03 | 4281908 | Стопорная пластина | 2 |
| 04 | A590920 | Пружинная шайба | 4 |
| 05 | J932040 | Болт | 4 |
| 06 | J75581 | Пресс-маслёнка | 2 |
| 08 | 457517 | Информационная табличка | 1 |
| 09 | M492564 | Приводной винт | 4 |
| 11 | 453489 | Болт | 4 |
| 12 | 942233 | Гайка | 4 |
| 13 | A590939 | Пружинная шайба | 4 |
| 14 | 4308720 | Регулировочная шайба | 2 |
| 15 | 4308721 | Регулировочная шайба | 2 |
| *16 | 9049101 | Стрела угол индикатор | 1 |
| 17 | 3062271 | Сиденье | 1 |
| 18 | J901650 | Болт | 4 |
| 19 | A590116 | Плоская шайба | 4 |
| 20 | J950016 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
