Каталог запчастей HITACHI
Грейфер ковш 0.8 — HITACHI KH150-3

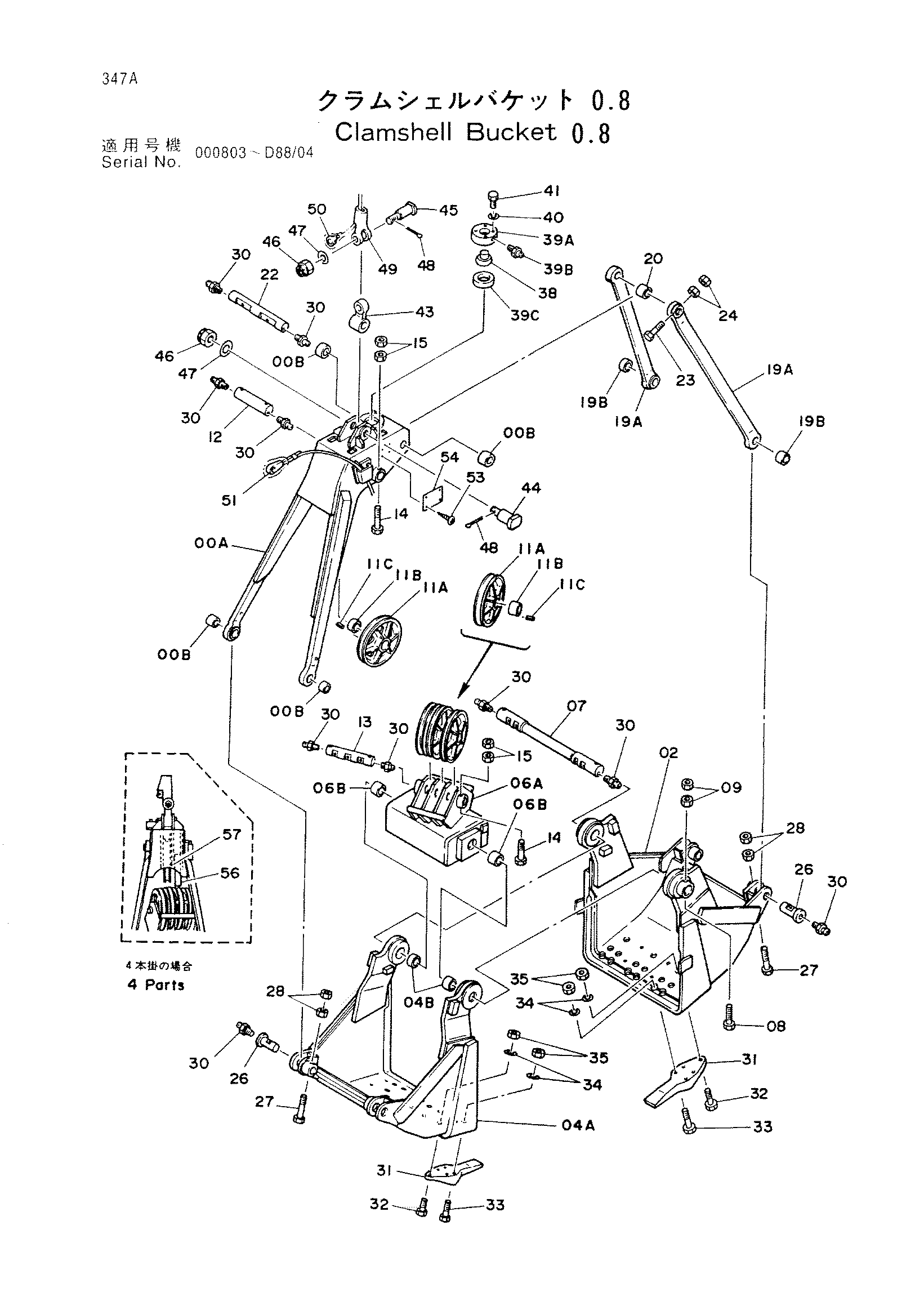

Заводская схема «Грейфер ковш 0.8» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9050128 | Грейфер ковш 0.8 | 1 | |
| 00A- | 9050167 | Канатный блок короб A в сборе | 1 |
| 00A | 6006003 | Короб канатный блок | 1 |
| 00B | 4152177 | Втулка | 6 |
| 02 | 6006250 | Схелл A | 1 |
| 04A- | 9050168 | Схелл B в сборе | 1 |
| 04A | 6006251 | Схелл B | 1 |
| 04B | 4152178 | Втулка | 2 |
| 06A- | 9050169 | Канатный блок короб B в сборе | 1 |
| 06A | 7013038 | Короб канатный блок | 1 |
| 06B | 4152178 | Втулка | 2 |
| 07 | 3026686 | Мост | 1 |
| 08 | 4156491 | Болт | 2 |
| 09 | M561613 | Гайка | 4 |
| 11A- | 9050129 | Канатный блок в сборе | 5 |
| 11A | 3026589 | Канатный блок | 1 |
| 11B | 447359 | Втулка | 1 |
| 11C | M450406 | Установочный винт | 1 |
| 12 | 3026687 | Мост | 1 |
| 13 | 3026688 | Мост | 1 |
| 14 | 4156490 | Болт | 4 |
| 15 | M561613 | Гайка | 8 |
| 19A- | 9050170 | Рукоять в сборе | 2 |
| 19A | 8026906 | Рукоять | 1 |
| 19B | 4152177 | Втулка | 1 |
| 20 | 4148090 | Проставка | 1 |
| 22 | 3026689 | Мост | 1 |
| 23 | 4156492 | Болт | 2 |
| 24 | M561613 | Гайка | 4 |
| 26 | 4146123 | Палец | 4 |
| 27 | 4156489 | Болт | 4 |
| 28 | M561613 | Гайка | 8 |
| 30 | J75481 | Штуцер | 12 |
| 31 | 4145510 | Зуб | 6 |
| 32 | M222090 | Болт | 18 |
| 33 | 4133068 | Болт | 12 |
| 34 | A590920 | Пружинная шайба | 30 |
| 35 | M562016 | Гайка | 30 |
| 38 | C425265 | Направляющая | 1 |
| 39A- | 9057347 | Направляющая канат в сборе | 1 |
| 39A | 3026690 | Корпус | 1 |
| 39B | J75481 | Штуцер | 1 |
| 39C | 4146124 | Направляющая | 1 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | M211671 | Болт | 4 |
| 43 | 410116 | Тяга | 1 |
| 44 | 4146125 | Палец | 1 |
| 45 | 4146126 | Палец | 1 |
| 46 | M643638 | Корончатая гайка | 2 |
| 47 | A590136 | Плоская шайба | 2 |
| 48 | A766071 | Шплинт | 2 |
| 49 | 35509 | Канат разъём | 1 |
| 50 | C421666 | Ведге | 1 |
| 51 | 410121 | Ведге | 1 |
| 53 | M492564 | Приводной винт | 4 |
| 54 | 457519 | Информационная табличка | 1 |
| 56 | 323722 | Разъём | 1 |
| 57 | 487350 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
