Крышка — HITACHI KH150-3

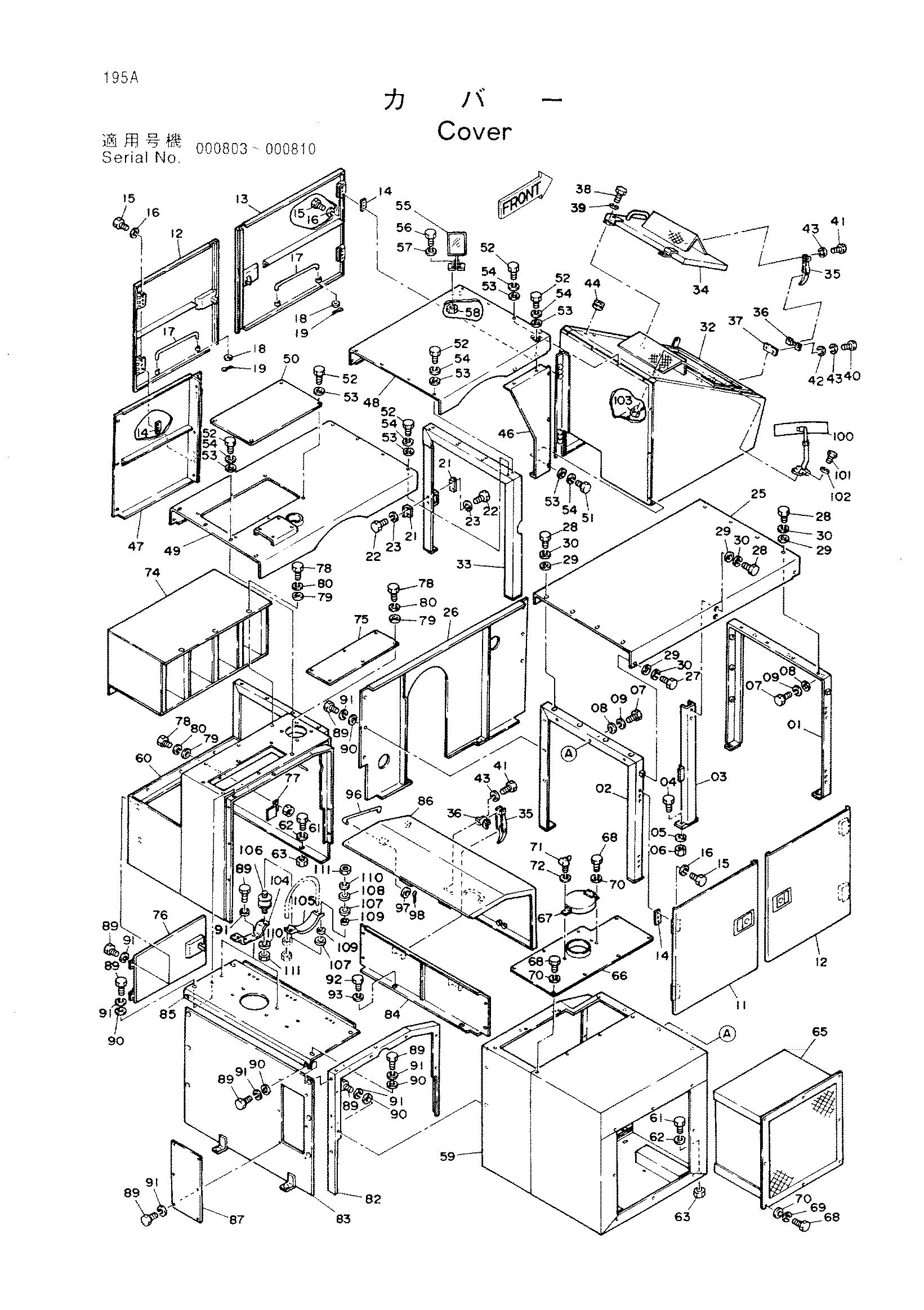

Заводская схема «Крышка» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8029181	Опора	1
02	8029182	Опора	1
03	8025747	Опора	1
04	J901630	Болт	14
05	A590916	Пружинная шайба	14
06	J950016	Гайка	14
07	J901025	Болт	6
08	A590110	Шайба	6
09	A590910	Пружинная шайба	6
11	7014103	Дверь	1
12	7014098	Дверь	2
13	7014102	Дверь	1
14	4157216	Сиденье	8
15	J901030	Болт	24
16	A590910	Пружинная шайба	24
17	4140948	Стойка	4
18	A590108	Шайба	4
19	A762013	Шплинт	4
21	4140949	Замок	4
22	J901025	Болт	8
23	A590910	Пружинная шайба	8
25	7014106	Рооф	1
26	7014105	Крышка	1
27	J901030	Болт	2
28	J901025	Болт	16
29	A590110	Шайба	10
30	A590910	Пружинная шайба	18
32	6006496	Крышка	1
33	8029180	Опора	1
34	7014104	Дверь	1
35	322831	Защёлка	3
36	4119658	Анкхор	3
37	4157217	Лист	1
38	J901020	Болт	4
39	A590910	Пружинная шайба	4
40	J900825	Болт	2
41	J900820	Болт	10
42	A590108	Шайба	2
43	A590908	Пружинная шайба	4
44	94-2805	Резиновая втулка	1
46	3029181	Крышка	1
47	7014101	Крышка	1
48	7014100	Рооф	1
49	7014099	Рооф	1
50	4157215	Крышка	1
51	J901016	Болт	3
52	J901025	Болт	34
53	A590110	Шайба	19
54	A590910	Пружинная шайба	37
55	4072469	Зеркало	1
56	J900614	Болт	4
57	A590906	Пружинная шайба	4
58	M500605	Гайка	4
59	6006497	Крышка	1
60	6006495	Крышка	1
61	J901630	Болт	8
62	A590916	Пружинная шайба	8
63	J950016	Гайка	8
65	7013707	Воздуховод	1
66	8029183	Крышка	1
67	8029184	Крышка	1
68	J901025	Болт	18
69	A590110	Шайба	8
70	A590910	Пружинная шайба	18
71	M360816	Болт винг	1
72	A590908	Пружинная шайба	1
74	7014112	Воздуховод	1
75	4157214	Крышка	1
76	8029179	Дверь	1
77	4157213	Замок	1
78	J901025	Болт	18
79	A590110	Шайба	6
80	A590910	Пружинная шайба	18
82	8029210	Опора	1
83	7014109	Крышка	1
84	7014108	Крышка	1
85	7014107	Рооф	1
86	7014110	Дверь	1
87	4140954	Крышка	1
89	J901025	Болт	39
90	A590110	Шайба	14
91	A590910	Пружинная шайба	39
92	J901625	Болт	4
93	A590916	Пружинная шайба	4
96	4157218	Стойка	1
97	A590112	Шайба	2
98	A764020	Шплинт	2
100	4157886	Зеркало	1
101	J900614	Болт	4
102	A590906	Пружинная шайба	4
103	M500605	Гайка	4
104	4172379	Кронштейн	2
105	4172237	Кронштейн	2
106	4172238	Резиновая подушка	4
107	4172240	Манжета	8
108	4172241	Шайба	4
109	4172239	Манжета	8
110	A590906	Пружинная шайба	8
111	M500605	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
