Гидролинии хода (3) — HITACHI KH150-3

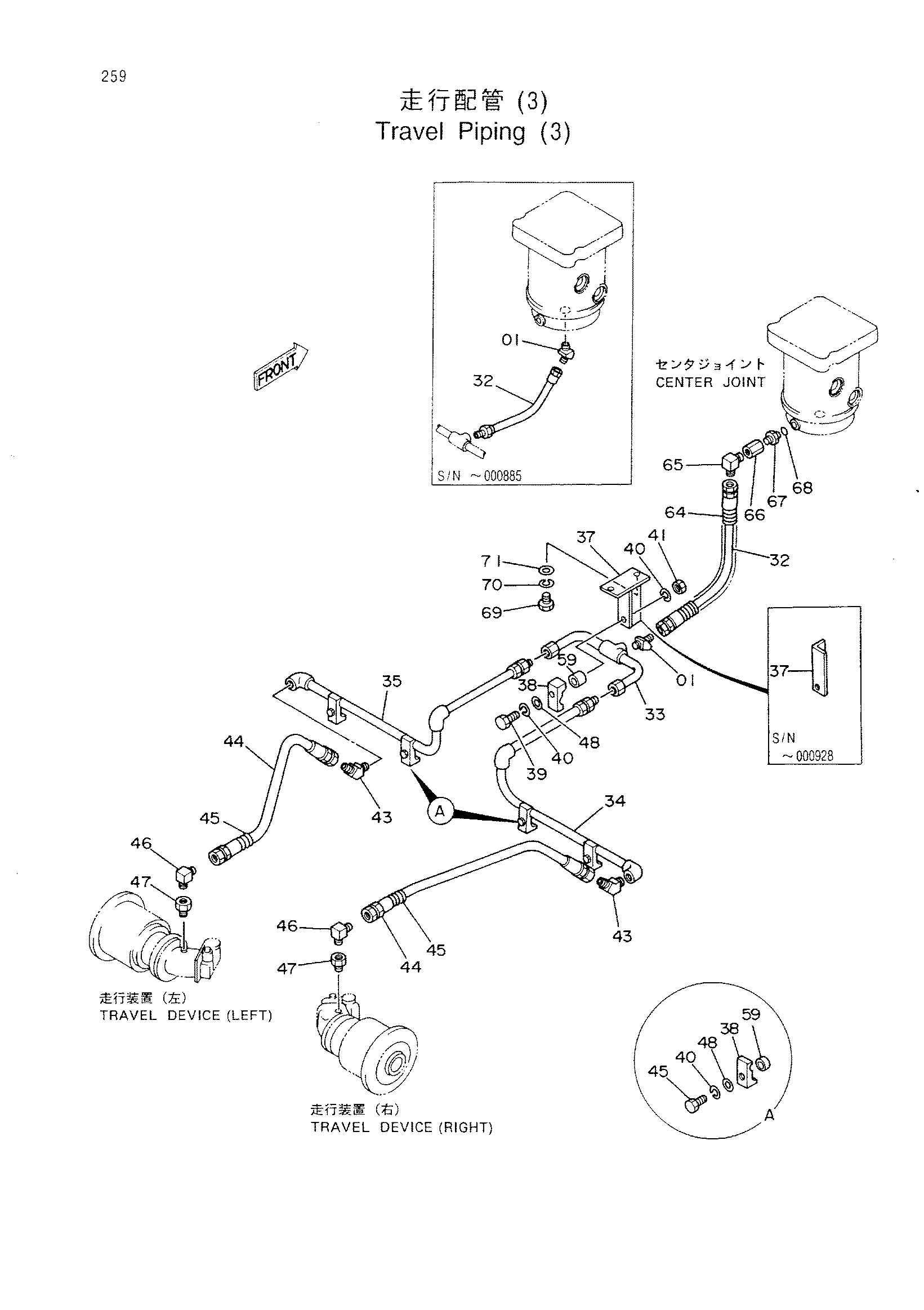

Заводская схема «Гидролинии хода (3)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1502 | Угловой штуцер | 1 |
| 32 | 4055247 | Шланг | 1 |
| 32 | 4136912 | Шланг | 1 |
| 33 | 9719788 | Трубка TD-1 | 1 |
| 34 | 9717252 | Трубка тд-р | 1 |
| 35 | 9717253 | Трубка тд-л | 1 |
| 37 | 4140576 | Опора | 2 |
| 37 | 9733287 | Опора | 2 |
| 38 | 4053594 | Хомут трубки | 6 |
| 38 | 4190125 | Хомут трубки | 6 |
| 39 | J901050 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 6 |
| 41 | J950010 | Гайка | 2 |
| 43 | 94-1503 | Угловой штуцер | 2 |
| 44 | 4054357 | Шланг | 2 |
| 45 | 4154661 замена: 4061469 | Защита шланга | 2 |
| 45 | 4061469 | Защита шланга | 2 |
| 45 | J901050 | Болт | 4 |
| 45 | J901045 | Болт | 4 |
| 46 | 94-1403 | Угловой штуцер | 2 |
| 47 | 4155794 | Адаптер | 2 |
| 48 | A590110 | Плоская шайба | 6 |
| 59 | 4273782 | Проставка | 6 |
| 64 | 4053603 | Защита шланга | 1 |
| 65 | 94-1402 | Угловой штуцер | 1 |
| 66 | 94-0676 | Переходник | 1 |
| 67 | 4138871 | Адаптер | 1 |
| 68 | 4509180 | Уплотнительное кольцо | 1 |
| 69 | J901220 | Болт | 4 |
| 70 | A590912 | Пружинная шайба | 4 |
| 71 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
