Барабан блокировка (третий барабан) — HITACHI KH150-3

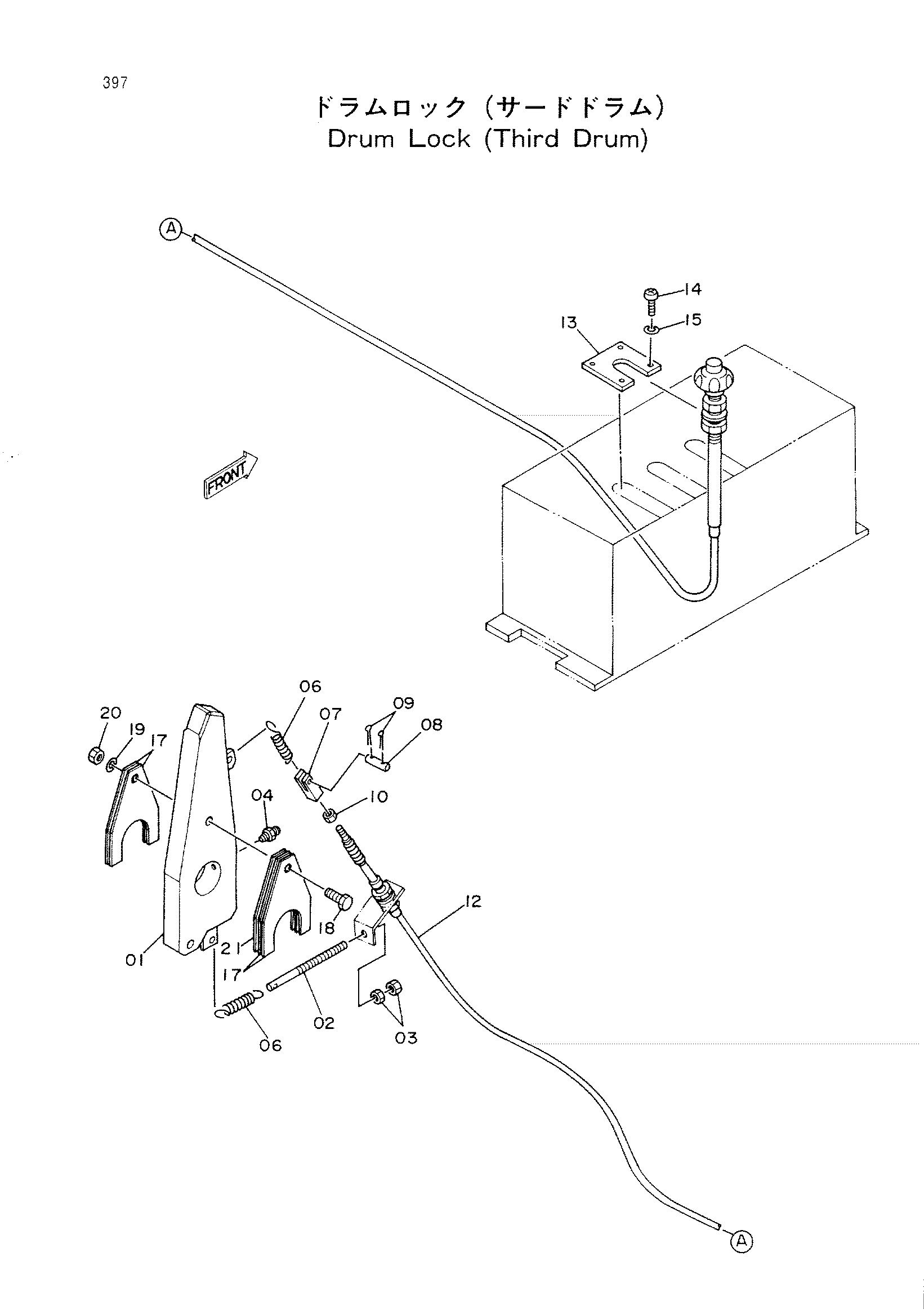

Заводская схема «Барабан блокировка (третий барабан)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8029022 | Зуб | 1 |
| 02 | 4142253 | Шток | 1 |
| 03 | M500807 | Гайка | 2 |
| 04 | J75581 | Штуцер | 1 |
| 06 | 413431 | Пружина | 2 |
| 07 | M980634 | Концевой вилка | 1 |
| 08 | A740616 | Палец | 1 |
| 09 | A761610 | Шплинт | 2 |
| 10 | M500605 | Гайка | 1 |
| 12 | 4155368 | Трос управления | 1 |
| 13 | 4157367 | Крышка | 1 |
| 14 | J850616 | Винт | 4 |
| 15 | J251006 | Пружинная шайба | 4 |
| 17 | 4255160 | Регулировочная шайба 2.3 | 4 |
| 18 | J901050 | Болт | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | 4264932 | Регулировочная шайба 1.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
