Драглине ковш 0.6 — HITACHI KH150-3

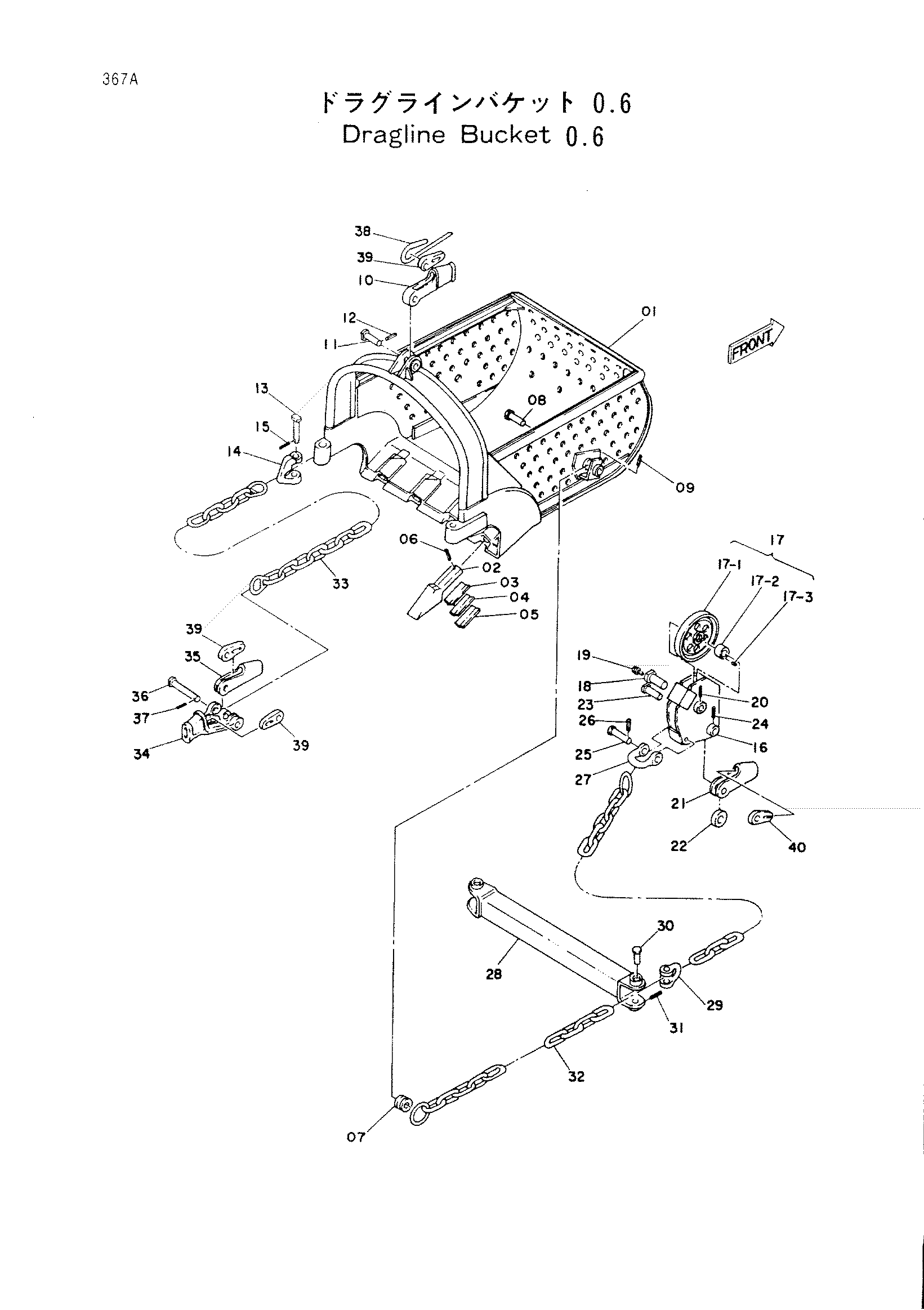

Заводская схема «Драглине ковш 0.6» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 62909 | Ковш корпус | 1 |
| 02 | 494460 | Зуб | 4 |
| 03 | 49473 | Регулировочная шайба 2.3 | 4 |
| 04 | 49488 | Регулировочная шайба 3.2 | 4 |
| 05 | 49489 | Регулировочная шайба 1.6 | 4 |
| 06 | 410443 | Палец | 4 |
| 07 | 455810 | Золотник | 2 |
| 08 | 491711 | Палец | 2 |
| 09 | 494459 | Пружина палец | 2 |
| 10 | 325441 | Канат разъём | 1 |
| 11 | 491726 | Палец | 1 |
| 12 | 494459 | Пружина палец | 1 |
| 13 | 488419 | Палец | 2 |
| 14 | 324686 | Серьга | 2 |
| 15 | 494459 | Пружина палец | 2 |
| 16 | 711309 | Канатный блок разъём | 1 |
| 17 | 998741 | Канатный блок в сборе | 1 |
| 17-1 | 324850 | Канатный блок | 1 |
| 17-2 | 4366 | Втулка | 1 |
| 17-3 | M450406 | Винт | 1 |
| 18 | 490210 | Мост | 1 |
| 19 | J75682 | Смазка ниппель | 1 |
| 20 | 494459 | Пружина палец | 1 |
| 21 | 317587 | Канат разъём | 1 |
| 22 | 43102 | Дистант деталь | 1 |
| 23 | 491729 | Палец | 1 |
| 24 | 494459 | Пружина палец | 1 |
| 25 | 491730 | Палец | 1 |
| 26 | 494459 | Пружина палец | 1 |
| 27 | 494461 | Серьга | 1 |
| 28 | 813329 | Спреадер | 1 |
| 29 | 997508 | Серьга | 2 |
| 30 | 499267 | Палец | 2 |
| 31 | 499269 | Кнокк палец | 2 |
| 32 | 812227 | Цепь | 4 |
| 33 | 812228 | Драг цепь | 2 |
| 34 | 326744 | Соединение | 1 |
| 35 | 317588 | Канат разъём | 1 |
| 36 | 491710 | Палец | 1 |
| 37 | 494459 | Пружина | 1 |
| 38 | 995547 | Разгрузка канат | 1 |
| 39 | 43125 | Ведге | 3 |
| 40 | 4026075 | Ведге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
