Муфта (третий барабан) — HITACHI KH150-3

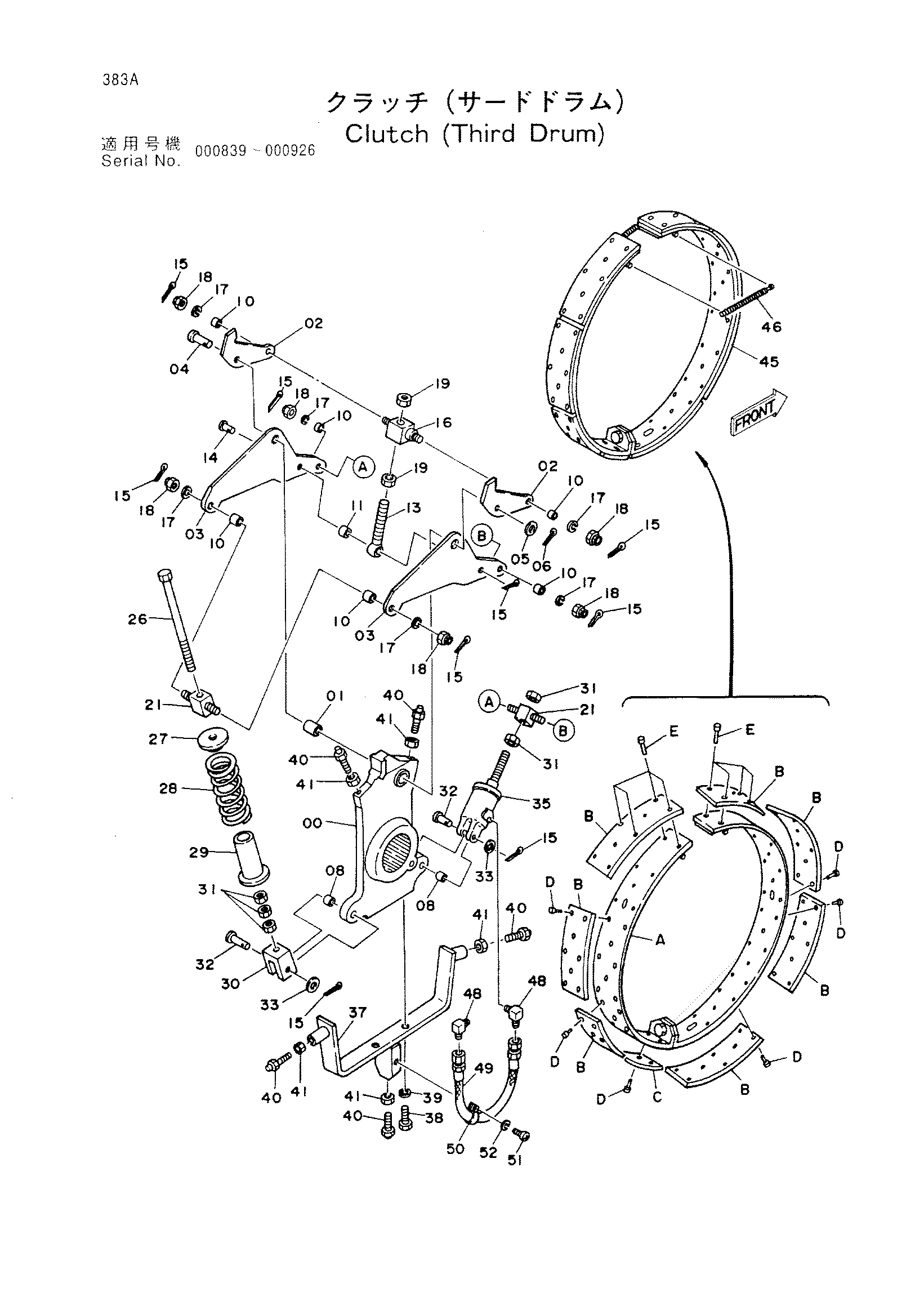

Заводская схема «Муфта (третий барабан)» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2021186 | Дривер муфта | 1 |
| 01 | 4141532 | Втулка | 1 |
| 02 | 4174224 | Рычаг | 2 |
| 03 | 4174225 | Рычаг | 2 |
| 04 | 4141533 | Палец | 1 |
| 05 | A590127 | Шайба | 1 |
| 06 | A764040 | Шплинт | 1 |
| 08 | 4141529 | Втулка | 2 |
| 10 | 4174226 | Втулка | 6 |
| 11 | 4174227 | Втулка | 1 |
| 13 | 4174228 | Болт проушина | 1 |
| 14 | 4174301 | Палец | 1 |
| 15 | A764028 | Шплинт | 9 |
| 16 | 4174229 | Труннион | 1 |
| 17 | A590116 | Шайба | 6 |
| 18 | M641619 | Корончатая гайка | 6 |
| 19 | J951024 | Гайка | 2 |
| 21 | 4174791 | Труннион | 2 |
| 26 | 4174511 | Болт | 1 |
| 27 | 4141540 | Сиденье | 1 |
| 28 | 4141541 | Пружина | 1 |
| 29 | 9717501 | Сиденье | 1 |
| 30 | 4141542 | Концевой вилка | 1 |
| 31 | J951018 | Гайка | 5 |
| 32 | 4174609 | Палец | 2 |
| 33 | A590118 | Шайба | 2 |
| 35 | 4141537 замена: 4190730 | Гидроцилиндр. масляный | 1 |
| 35 | 4190730 | Гидроцилиндр. масляный | 1 |
| 37 | 8032697 | Направляющая лента | 1 |
| 38 | J901235 | Болт | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 40 | 4156705 | Болт направляющая | 5 |
| 41 | J950012 | Гайка | 5 |
| 45 | 9061445 | Лента муфта в сборе | 1 |
| 45A | 6007212 | Лента муфта | 1 |
| 45B | 4141525 | Накладка | 7 |
| 45C | 4141526 | Накладка | 1 |
| 45D | 929158 | Заклёпка | 49 |
| 45E | 4067163 | Заклёпка | 8 |
| 46 | 4174302 | Пружина | 2 |
| 48 | 4118999 | Угловой штуцер | 2 |
| 49 | 4022459 | Шланг | 1 |
| 50 | 499315 | Зажим | 1 |
| 51 | M430610 | Винт | 1 |
| 52 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
