Трансмиссия — HITACHI KH150-3

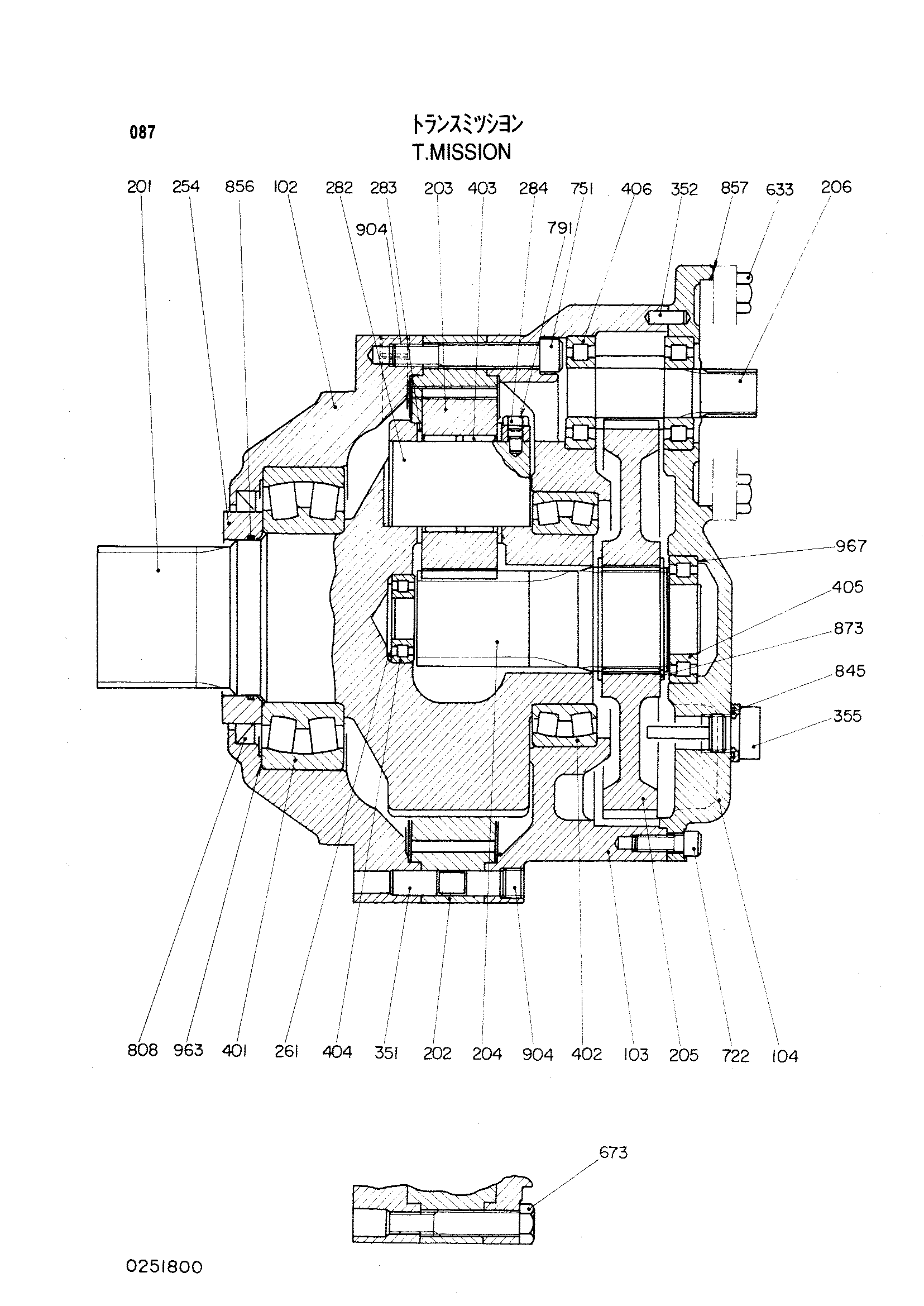

Заводская схема «Трансмиссия» для HITACHI KH150-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4167595 | Трансмиссия | 1 | |
| 102 | 0251801 | Корпус | 1 |
| 103 | 0251802 | Корпус | 1 |
| 104 | 0251803 | Корпус | 1 |
| 201 | 0251804 | Вал | 1 |
| 202 | 4048313 | Коронная шестерня | 1 |
| 203 | 0116411 | Шестерня | 3 |
| 204 | 0116412 | Шестерня | 1 |
| 205 | 0251805 | Шестерня | 1 |
| 206 | 0251806 | Ведущая шестерня | 1 |
| 254 | 4049070 | Уплотнительное кольцо | 1 |
| 261 | 0147205 | Спаер | 1 |
| 282 | 4031164 | Палец | 3 |
| 283 | 4031165 | Упорная пластина | 6 |
| 284 | 4031166 | Болт сеттинг | 3 |
| 351 | 4031168 | Палец | 4 |
| 352 | 0111519 | Палец | 1 |
| 355 | 0155714 | Указатель | 1 |
| 401 | 0251807 | Подшипник | 1 |
| 402 | 0251808 | Подшипник | 1 |
| 403 | 4031172 | Игольчатый подшипник | 6 |
| 404 | 0116419 | Подшипник | 1 |
| 405 | 0251809 | Подшипник | 1 |
| 406 | 0251810 | Подшипник | 2 |
| 633 | 0251811 | Болт | 4 |
| 673 | 0116422 | Болт | 10 |
| 722 | 0102106 замена: M341236 | Болт с внутренним шестигранником | 16 |
| 751 | 0251812 | Болт с внутренним шестигранником | 1 |
| 791 | 0116623 | Шайба | 3 |
| 808 | 4038279 | Масляное уплотнение | 1 |
| 845 | 0251813 | Уплотнительное кольцо | 1 |
| 856 | A811110 | Уплотнительное кольцо | 1 |
| 857 | 0101718 | Уплотнительное кольцо | 1 |
| 873 | 954442 | Стопорное кольцо | 2 |
| 904 | 0147210 | Пробка | 5 |
| 905 | 0117121 | Пробка | 1 |
| 963 | 0101712 | Регулировочная шайба | 1 |
| 967 | 0116428 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
