Насосный агрегат — HITACHI KH150

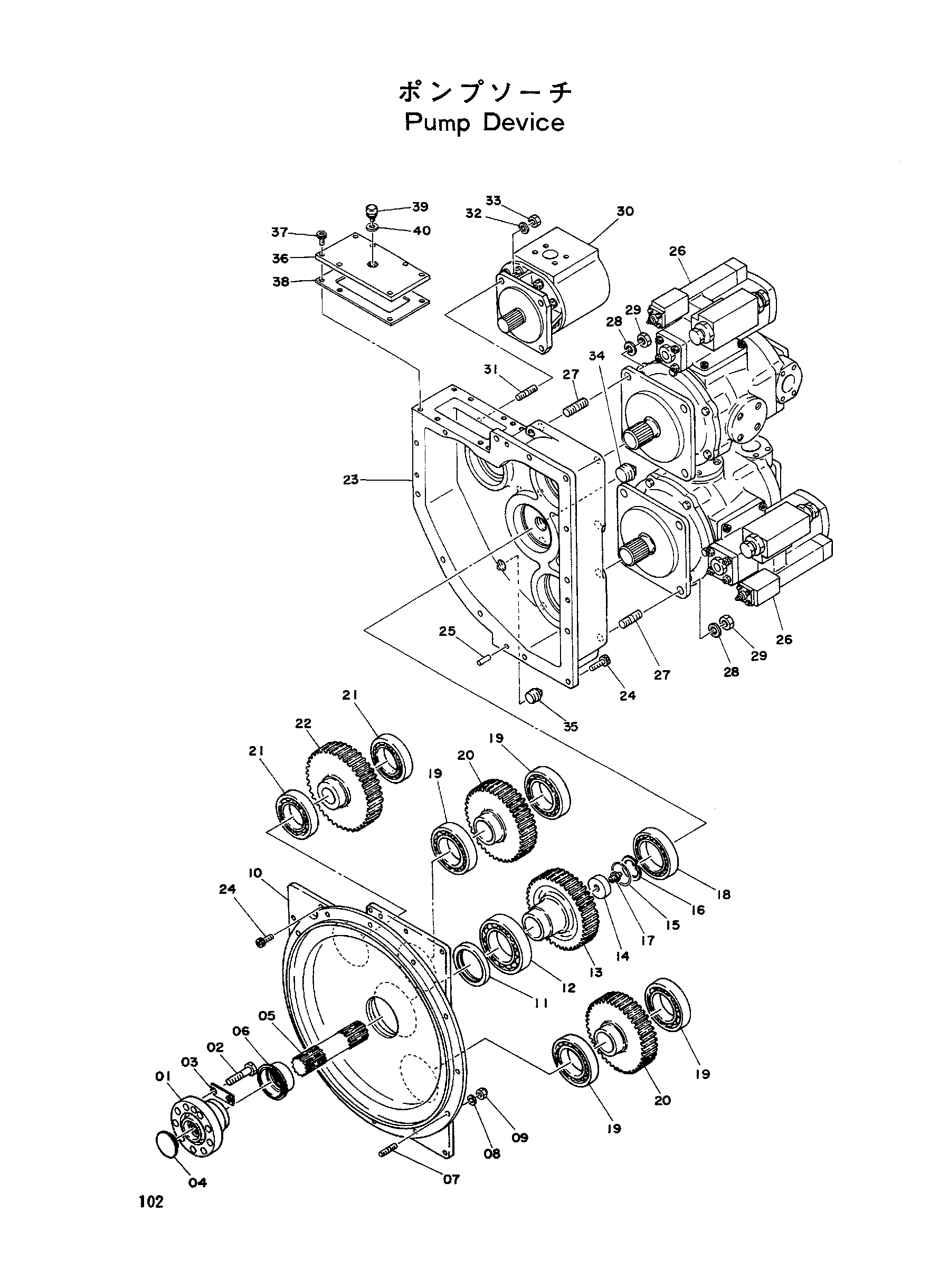

Заводская схема «Насосный агрегат» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3013008	Муфта	1
02	M121463	Болт	9
03	4086747	Стопорная шайба	5
04	4081443	Проставка	1
05	3013007	Вал	1
06	Z487108	Уплотнение кольцо	1
07	M411025	Болт шпилька	12
08	A590910	Пружинная шайба	12
09	M501008	Гайка	12
10	1003022	Крышка миссион	1
11	4076048	Масляное уплотнение	1
12	4069219	Шариковый подшипник	1
13	3013009	Шестерня	1
14	4067015	Ограничитель	1
15	4085277	Уплотнительное кольцо	1
16	Z991719	Стопорное кольцо	1
17	J75481	Штуцер	1
18	Z988811	Шариковый подшипник	1
19	Z943768	Подшипник шарик	4
20	3013006	Шестерня	2
21	Z988306	Шариковый подшипник	2
22	3013005	Шестерня	1
23	1003021	Корпус миссион	1
24	M341025	Болт с внутренним шестигранником	13
25	J401025	Довел	2
26	4066803	Насос плунжер	2
27	4089051	Болт шпилька	8
28	A590918	Пружинная шайба	8
29	M501815	Гайка	8
30	3002250	Шестерённый насос	1
31	M411228	Болт шпилька	4
32	A590912	Пружинная шайба	4
33	M501210	Гайка	4
34	94-2026	Пробка	1
35	94-2025	Пробка	2
36	9708897	Крышка	1
37	M341022	Болт с внутренним шестигранником	7
38	4081444	Манжета	1
39	Z989058	Сапун	1
40	D912218	Манжета	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
