Управление двигателем рычаг — HITACHI KH150

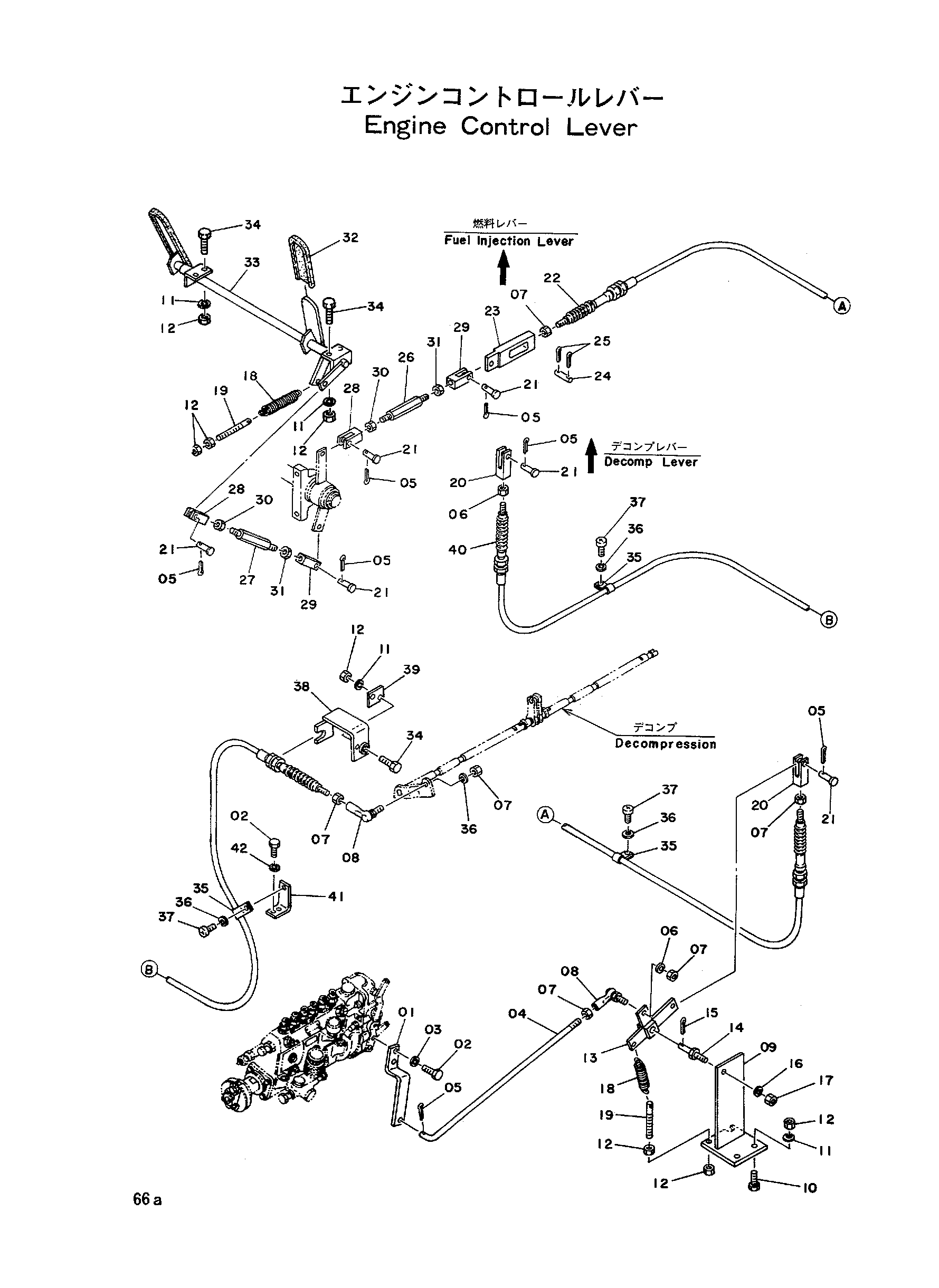

Заводская схема «Управление двигателем рычаг» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4047013 | Рычаг | 1 |
| 02 | M200613 | Болт | 4 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | 4015423 | Шток | 1 |
| 05 | A762013 | Шплинт | 7 |
| 06 | A590906 | Пружинная шайба | 1 |
| 07 | M500605 | Гайка | 6 |
| 08 | 4015412 | Соединение | 2 |
| 09 | 9704597 | Кронштейн | 1 |
| 10 | M111032 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | M501008 | Гайка | 12 |
| 13 | 9702556 | Рычаг | 1 |
| 14 | 4003817 | Палец | 1 |
| 15 | A763025 | Шплинт | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | M501210 | Гайка | 1 |
| 18 | Z423 | Пружина | 2 |
| 19 | 4020442 | Шток | 2 |
| 20 | 4013597 | Концевой вилка | 2 |
| 21 | A740821 | Палец | 6 |
| 22 | 4079614 | Трос | 1 |
| 23 | 4015421 | Тяга | 1 |
| 24 | Z445333 | Палец | 1 |
| 25 | A762020 | Шплинт | 2 |
| 26 | 4024663 | Шток | 1 |
| 27 | 4015393 | Шток | 1 |
| 28 | M980844 | Концевой вилка | 2 |
| 29 | M990844 | Концевой вилка | 2 |
| 30 | M500807 | Гайка | 2 |
| 31 | 4015380 | Гайка(левый) | 2 |
| 32 | Z969343 | Крышка | 2 |
| 33 | 8008047 | Педаль аккел | 1 |
| 34 | M111025 | Болт | 6 |
| 35 | Z967773 | Хомут | 5 |
| 36 | A590906 | Пружинная шайба | 5 |
| 37 | M430610 | Винт | 5 |
| 38 | 9708162 | Кронштейн | 1 |
| 39 | 4080878 | Шайба | 1 |
| 40 | 4058556 | Трос управления | 1 |
| 41 | 4080877 | Опора | 1 |
| 42 | A590906 | Пружинная шайба | 2 |
| 43 | A590106 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
