Стрела тормоз — HITACHI KH150

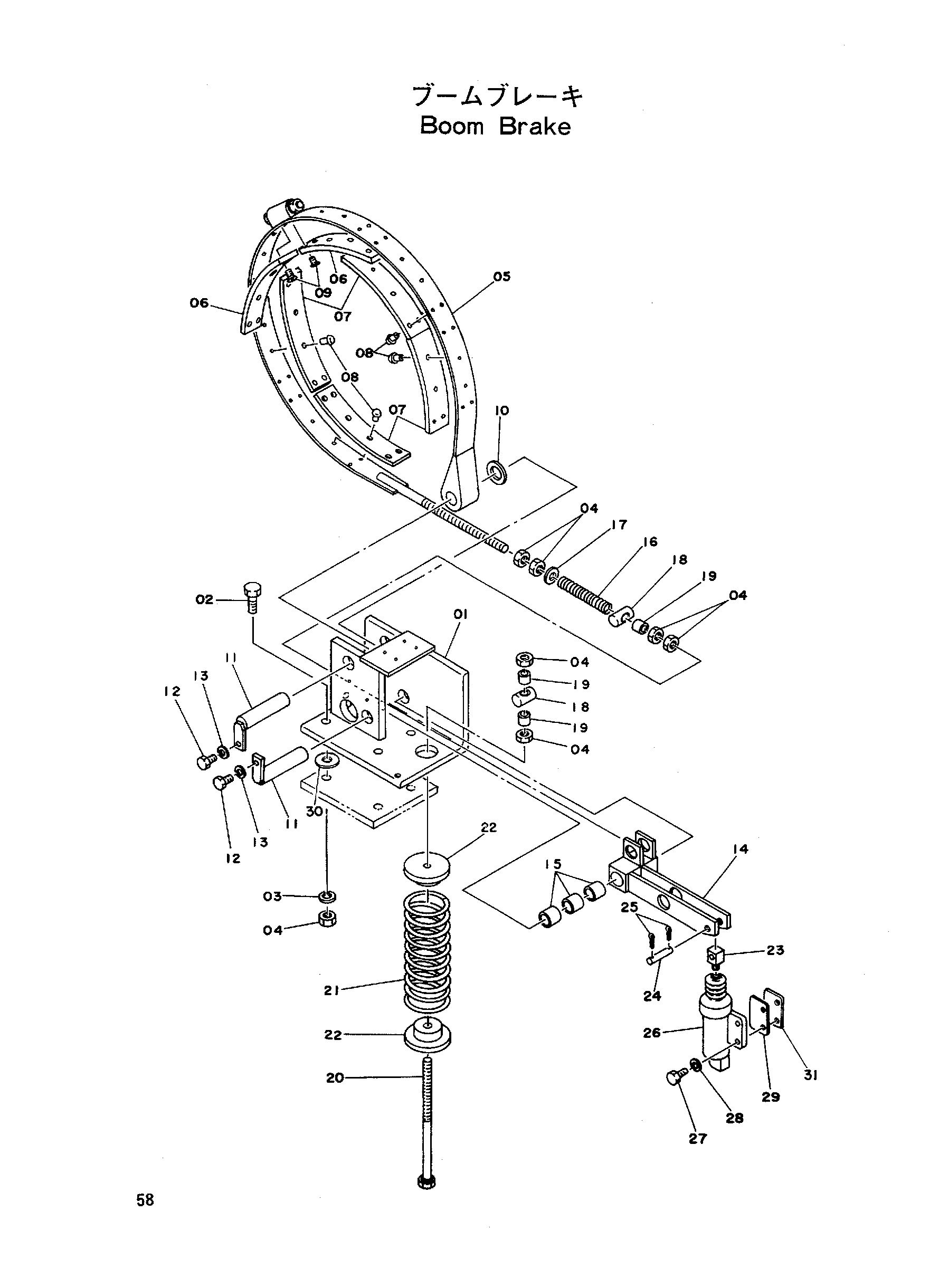

Заводская схема «Стрела тормоз» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7005122 | Кронштейн | 1 |
| 02 | M111656 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | M501613 | Гайка | 10 |
| 05 | 7005123 | Лента тормоз | 1 |
| 05-09 | 9020291 | Тормоз лента | 1 |
| 06 | 3001640 | Накладка | 2 |
| 07 | 3001639 | Накладка | 4 |
| 08 | Z929158 | Заклёпка | 32 |
| 09 | M480613 | Винт | 4 |
| 10 | A590130 | Шайба | 1 |
| 11 | 9701259 | Палец | 2 |
| 12 | M200818 | Болт | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | 8009736 | Рычаг | 1 |
| 15 | 4013106 | Подшипник | 3 |
| 16 | D41447 | Пружина | 1 |
| 17 | A590116 | Шайба | 1 |
| 18 | 4067767 | Палец | 2 |
| 19 | 4067768 | Проставка | 3 |
| 20 | 4067769 | Болт | 1 |
| 21 | 4015641 | Пружина | 1 |
| 22 | 4067772 | Сиденье | 2 |
| 23 | 4067773 | Шток | 1 |
| 24 | Z422293 | Палец | 1 |
| 25 | A763025 | Шплинт | 2 |
| 26 | Z968827 | Гидроцилиндр. масляный | 1 |
| 27 | M111236 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | 4067774 | Регулировочная шайба | 3 |
| 30 | 4087128 | Регулировочная шайба | 3 |
| 31 | 4087129 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
