Барабан блокировка — HITACHI KH150

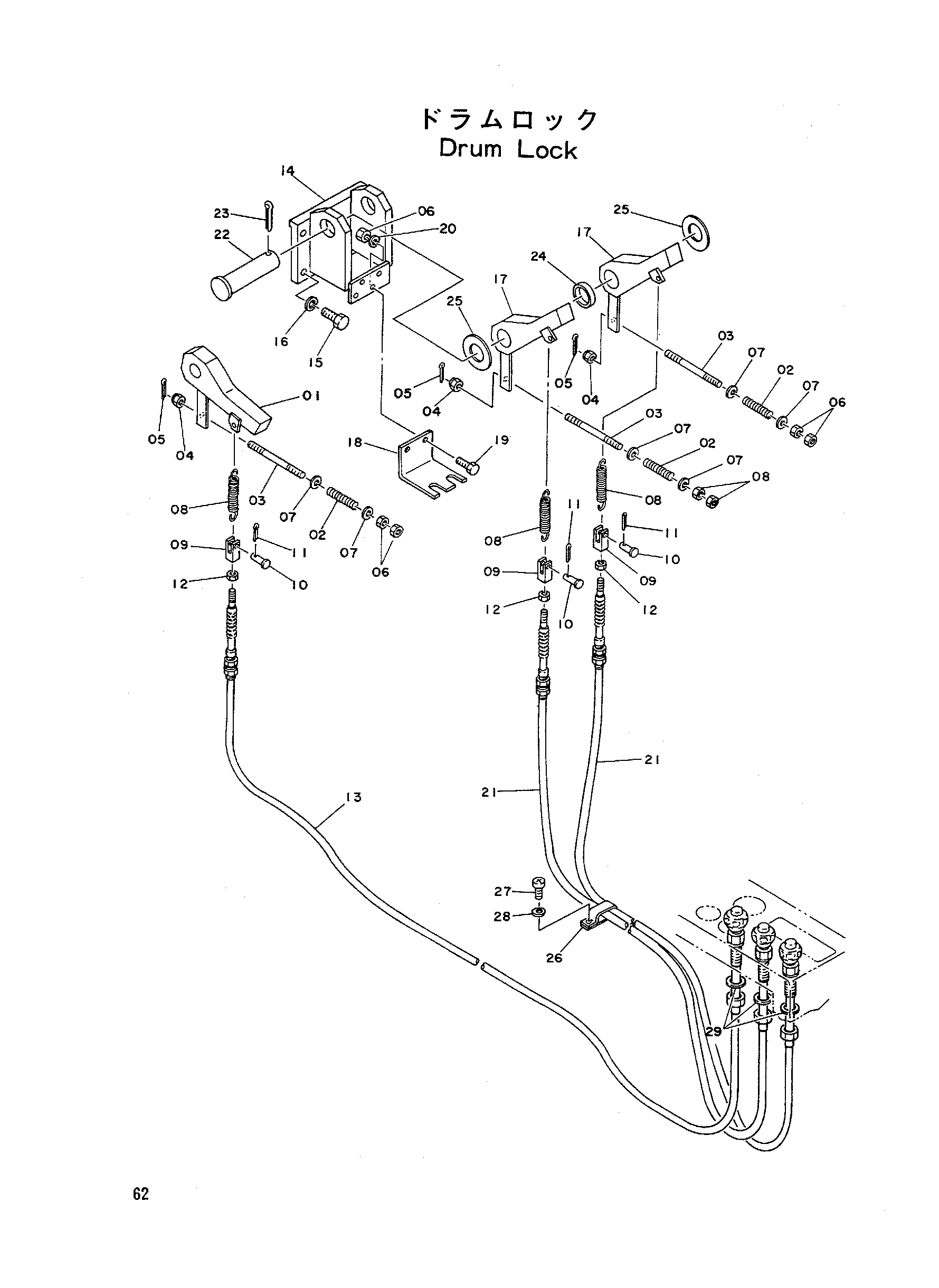

Заводская схема «Барабан блокировка» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8009737 | Зуб | 1 |
| 02 | Z46635 | Пружина | 3 |
| 03 | 4067776 | Шток | 3 |
| 04 | M531012 | Корончатая гайка | 3 |
| 05 | A762022 | Шплинт | 3 |
| 06 | M501008 | Гайка | 8 |
| 07 | A590110 | Шайба | 6 |
| 08 | Z416989 | Пружина растяжения | 3 |
| 09 | M980624 | Концевой вилка | 3 |
| 10 | A740616 | Палец | 3 |
| 11 | A761610 | Шплинт | 3 |
| 12 | M500605 | Гайка | 3 |
| 13 | 4080880 | Трос | 1 |
| 14 | 8012294 | Кронштейн | 1 |
| 15 | M111236 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | 8012293 | Зуб | 2 |
| 18 | 4080913 | Кронштейн | 1 |
| 19 | M111025 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | 4080912 | Трос | 2 |
| 22 | 4071644 | Палец 40 | 1 |
| 23 | A766056 | Шплинт | 1 |
| 24 | D46536 | Проставка | 1 |
| 25 | 4075544 | Регулировочная шайба | 4 |
| 26 | 4000871 | Зажим трубка | 1 |
| 27 | M430610 | Винт | 1 |
| 28 | A590906 | Пружинная шайба | 1 |
| 29 | 4590120 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
