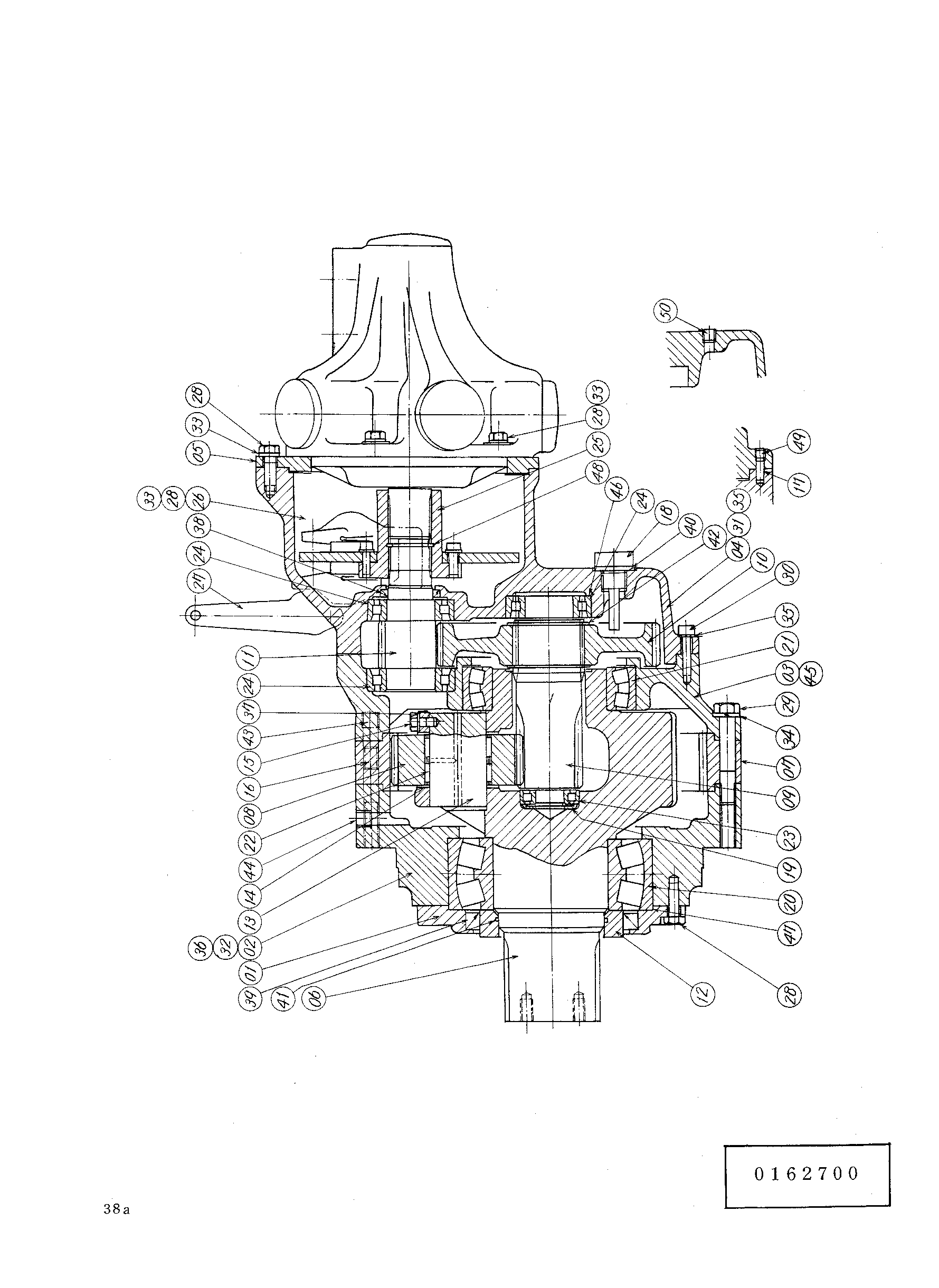

Трансмиссия поворот — HITACHI KH150

Заводская схема «Трансмиссия поворот» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
-01	4117996	Миссиом	1
-02	4127151	Миссион	1
01	0147201	Крышка передний	1
02	0147202	Корпус передний	1
03	0116407	Корпус	1
04	0162701	Корпус задний	1
05	0116409	Пластина	1
06	0147203	Вал	1
07	4048313	Коронная шестерня	1
08	0116411	Шестерня	3
09	0116412	Шестерня	1
10	0116413	Шестерня	1
11	0147204	Ведущая шестерня	1
12	4049070	Кольцо	1
13	4031164	Палец	3
14	4031165	Пластина	6
15	4031166	Болт	3
16	4031168	Палец	4
17	0116415	Палец	1
18	0155714	Указатель	1
19	0147205	Проставка	1
20	0116417	Подшипник	1
21	0116418	Подшипник	1
22	4031172	Игольчатый подшипник	6
23	0116419	Подшипник	1
24	0116420	Подшипник	3
25	0147206	Муфта	1
26	0116401	Тормоз пластина	1
27	0116402	Диск тормоз	1
28	0147207	Болт	24
29	0116422	Болт	8
30	0116423	Болт	12
31	0116424	Болт	8
32	M341600	Болт с внутренним шестигранником	2
33	4514825	Шайба	16
34	4031177	Пружина шайба	8
35	4514825	Шайба	16
36	4031177	Пружина шайба	2
37	0147209	Шайба	3
38	0100047	Масляное уплотнение	1
39	4039279	Масляное уплотнение	1
40	A811030	Уплотнительное кольцо	1
41	A811110	Уплотнительное кольцо	1
42	4049069	Кольцо	2
43	0147210	Пробка	4
44	0147211	Пробка	1
45	0116426	Винт	4
46	0116428	Регулировочная шайба	1
47	0101712	Регулировочная шайба	1
48	0147212	Кольцо блокировка	1
49	0155713	Установочный винт	1
50	0117121	Пробка	1
