Трукк — HITACHI KH150

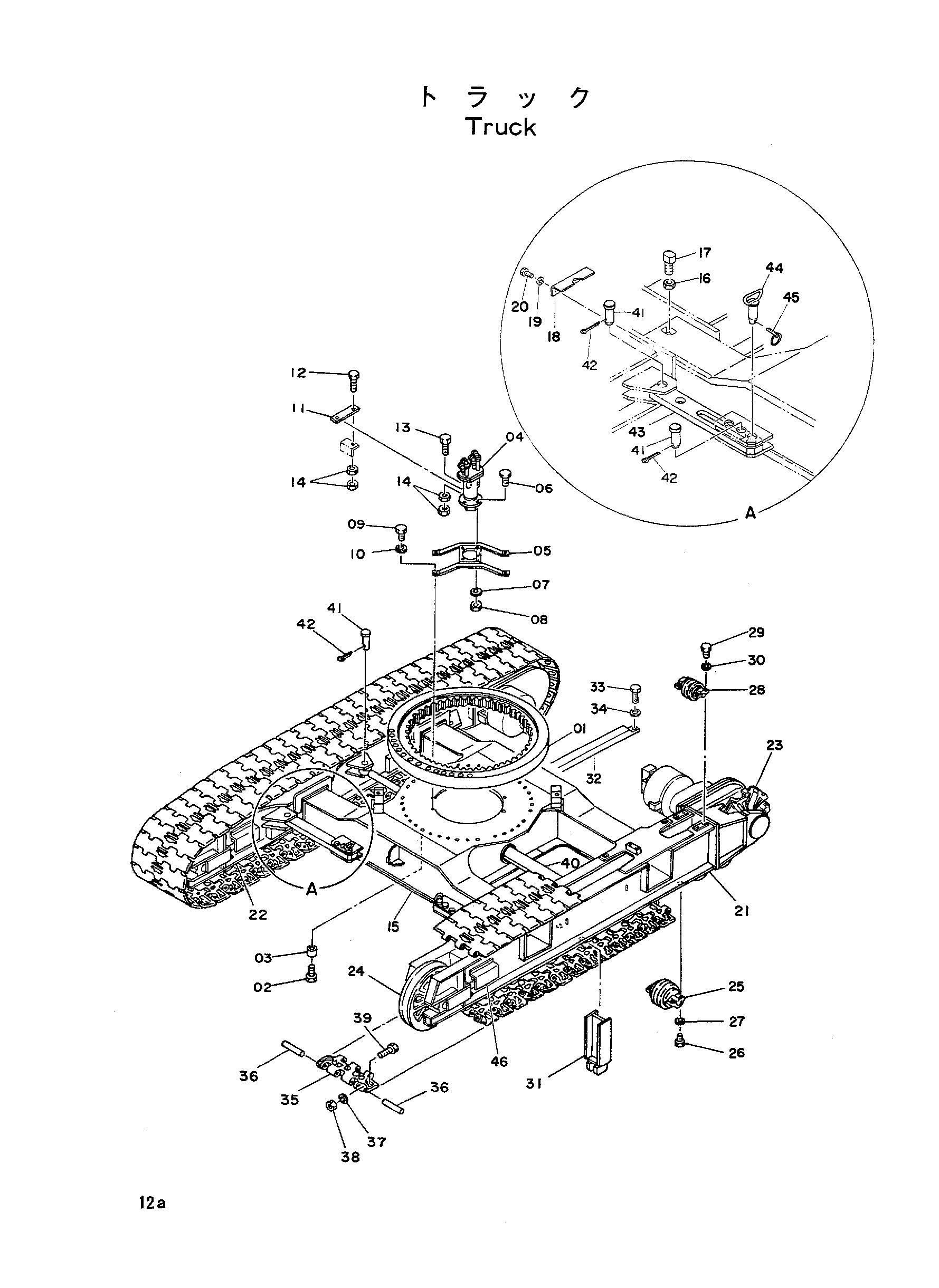

Заводская схема «Трукк» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4083979	Поворот киркле	1
02	M122702	Болт	36
03	4511723	Проставка	36
04	4068237	Центральный коллектор	1
04-14	9025927	Центральный коллектор	1
05	8000291	Кронштейн	1
06	M111240	Болт	4
07	A590912	Пружинная шайба	4
08	M501210	Гайка	4
09	M111232	Болт	4
10	A590912	Пружинная шайба	4
11	Z490940	Тяга	1
12	M111445	Болт	1
13	M111480	Болт	1
14	M501411	Гайка	4
15	6002943	Рама трукк	1
16	4004175	Гайка	4
17	4064609	Болт	4
18	4086494	Стопорная пластина	4
19	A590912	Пружинная шайба	8
20	M111232	Болт	8
21	7006636	Рама боковой(левый)	1
22	7006637	Рама боковой(правый)	1
23	9026015	Ходовой DE	1
24	9025830	Таке-уп тумблер	2
25	9024265	Опорный каток	16
26	4086495	Болт	64
27	A590918	Пружинная шайба	64
28	9010944	Каток верхний	4
29	M111225	Болт	16
30	A590912	Пружинная шайба	16
31	8012870	Блок	2
32	4069540	Направляющая башмак	4
33	M111650	Болт	8
34	A590916	Пружинная шайба	8
35	1000958	Трукк-линк	120
35-39	9025831	Гусеничная цепь	120
36	4080991	Палец 36	240
37	A590912	Пружинная шайба	240
38	M501210	Гайка	240
39	M111236	Болт	240
40	4086981	Гидроцилиндр	1
41	Z499632	Палец	10
42	A766071	Шплинт	10
43	4083983	Тяга	4
44	9708992	Палец	4
45	Z947447	Палец кольцо	4
46	9025832	Адджустор	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
