Механизм поворота — HITACHI KH150

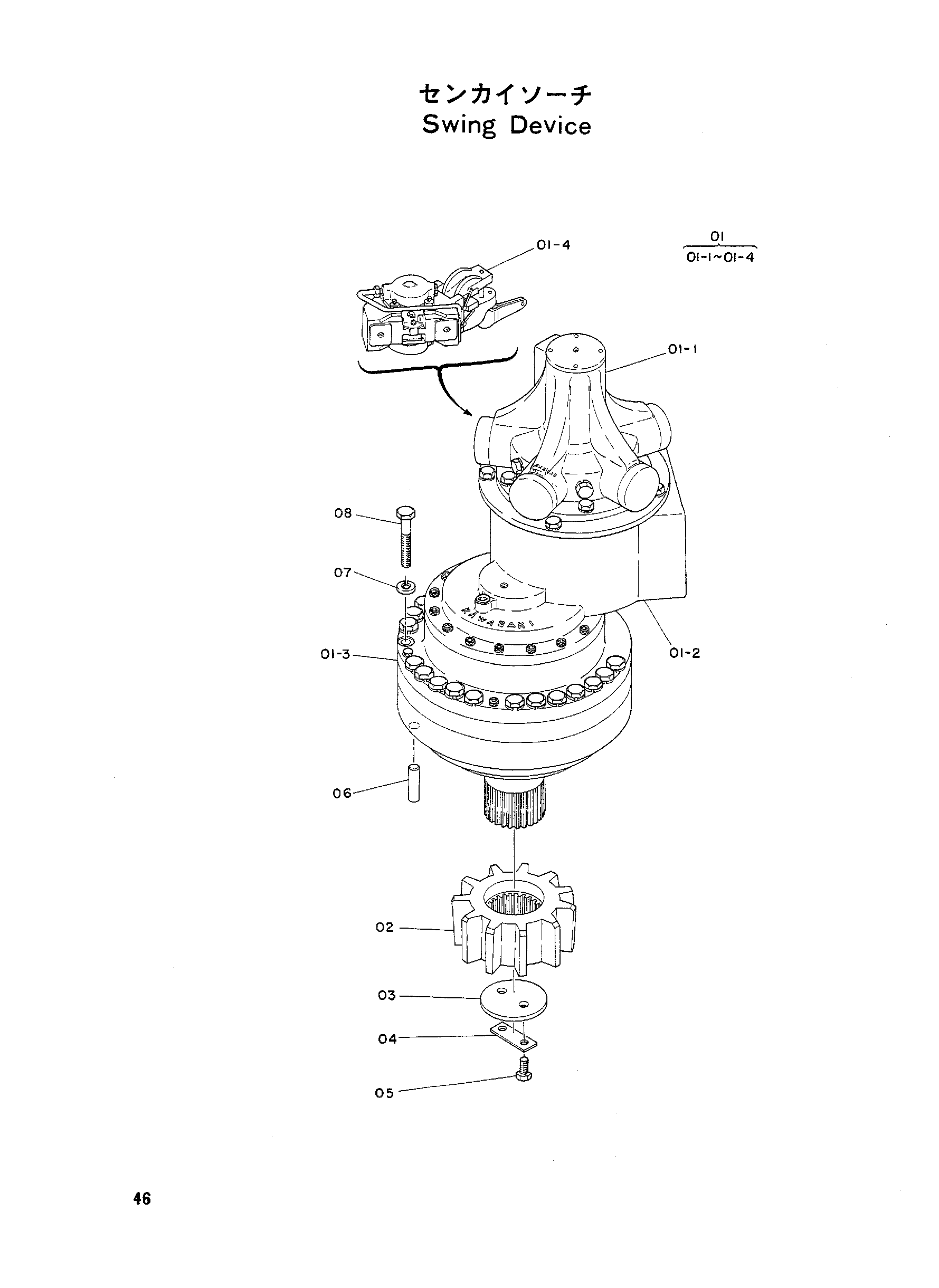

Заводская схема «Механизм поворота» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074057 | Гидромотор: плунжер | 1 |
| 01-1 | 4070584 | Гидромотор | 1 |
| 01-2 | 4070583 | Тормоз | 1 |
| 01-3 | 4093078 | Миссион | 1 |
| 01-4 | 4024824 | Тормоз дисковый | 1 |
| 02 | 3002727 | Ведущая шестерня | 1 |
| 03 | X4811 | Фиксатор | 1 |
| 04 | X4844 | Стопорная шайба | 2 |
| 05 | M111436 | Болт | 4 |
| 06 | 4023792 | Довел | 2 |
| 07 | A590916 | Пружинная шайба | 15 |
| 08-01 | M111604 | Болт | 2 |
| 08-02 | 4080277 | Болт | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
