Боковой стойка — HITACHI KH150

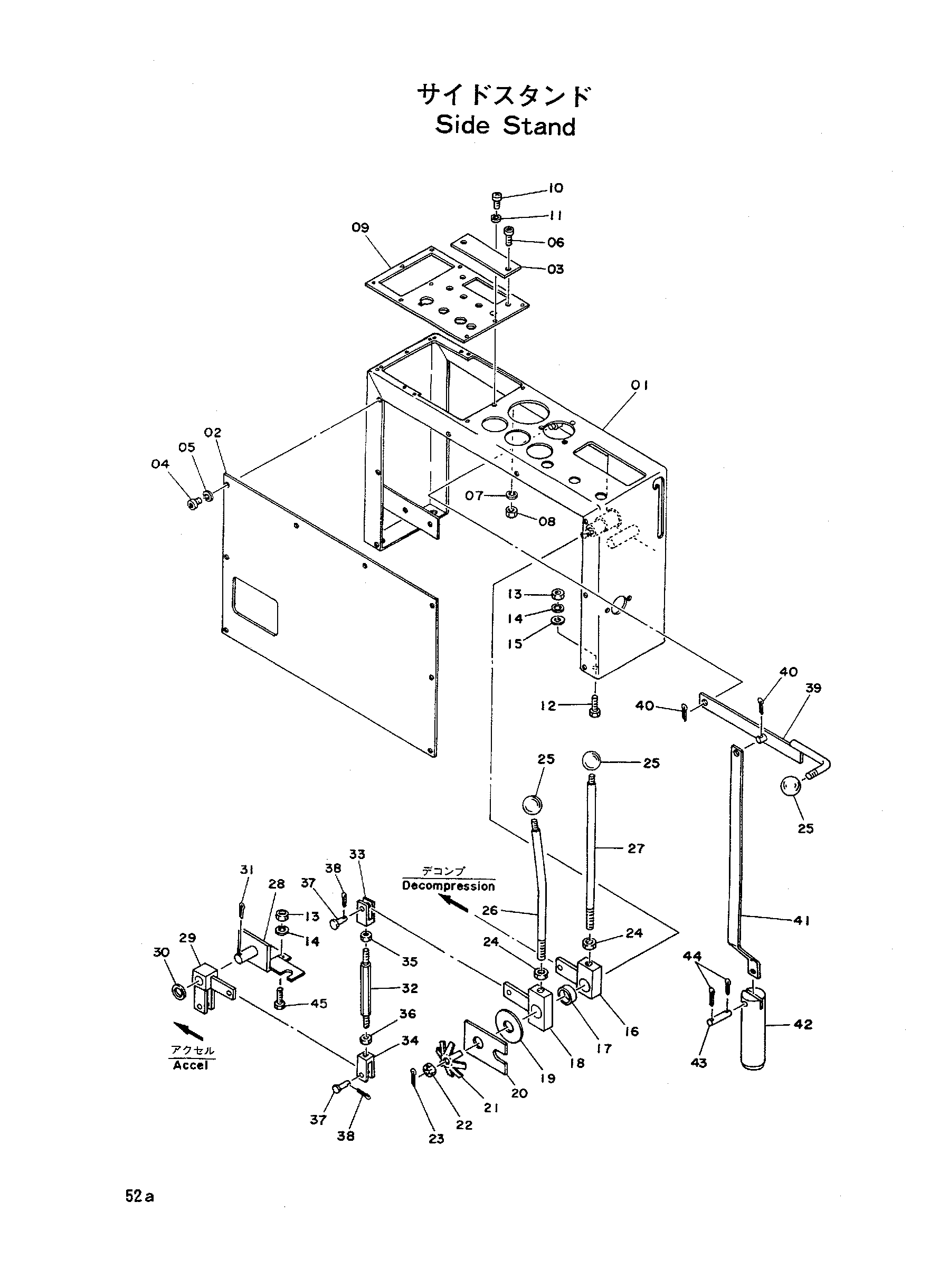

Заводская схема «Боковой стойка» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002806 | Боковой стойка | 1 |
| 01-08 | 9024918 | Стойка боковой | 1 |
| 02 | 4080872 | Крышка(A) | 1 |
| 03 | 4080874 | Крышка(C) | 1 |
| 04 | M340610 | Болт с внутренним шестигранником | 8 |
| 05 | A590906 | Пружинная шайба | 8 |
| 06 | M341018 | Болт с внутренним шестигранником | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | M501008 | Гайка | 2 |
| 09 | 4088531 | Крышка | 1 |
| 10 | M430413 | Винт | 9 |
| 11 | A590904 | Пружинная шайба | 9 |
| 12 | M111020 | Болт | 4 |
| 13 | M501008 | Гайка | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | A590110 | Шайба | 1 |
| 16 | Z969336 | Рычаг | 1 |
| 17 | Z437389 | Проставка | 1 |
| 18 | Z969334 | Рычаг | 1 |
| 19 | Z428770 | Дисковый | 1 |
| 20 | 4080875 | Пластина | 1 |
| 21 | Z48569 | Пружина флусх | 1 |
| 22 | M531008 | Корончатая гайка | 1 |
| 23 | A762025 | Шплинт | 1 |
| 24 | M501411 | Гайка | 2 |
| 25 | Z499845 | Рукоятка | 3 |
| 26 | 4082887 | Рычаг | 1 |
| 27 | 4082886 | Рычаг | 1 |
| 28 | 9708160 | Кронштейн | 1 |
| 29 | 9708161 | Рычаг | 1 |
| 30 | A590120 | Шайба | 1 |
| 31 | A764032 | Шплинт | 1 |
| 32 | 4015393 | Шток | 1 |
| 33 | M980844 | Концевой вилка | 1 |
| 34 | M990844 | Концевой вилка | 1 |
| 35 | M500807 | Гайка | 1 |
| 36 | 4015380 | Гайка(левый) | 1 |
| 37 | A740821 | Палец | 2 |
| 38 | A762013 | Шплинт | 2 |
| 39 | 9708159 | Рычаг | 1 |
| 40 | A762016 | Шплинт | 2 |
| 41 | 4080870 | Тяга | 1 |
| 42 | 4015389 | Палец | 1 |
| 43 | Z411029 | Палец | 1 |
| 44 | J412520 | Шплинт | 2 |
| 45 | M111025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
