Трубопроводы ходовой — HITACHI KH150

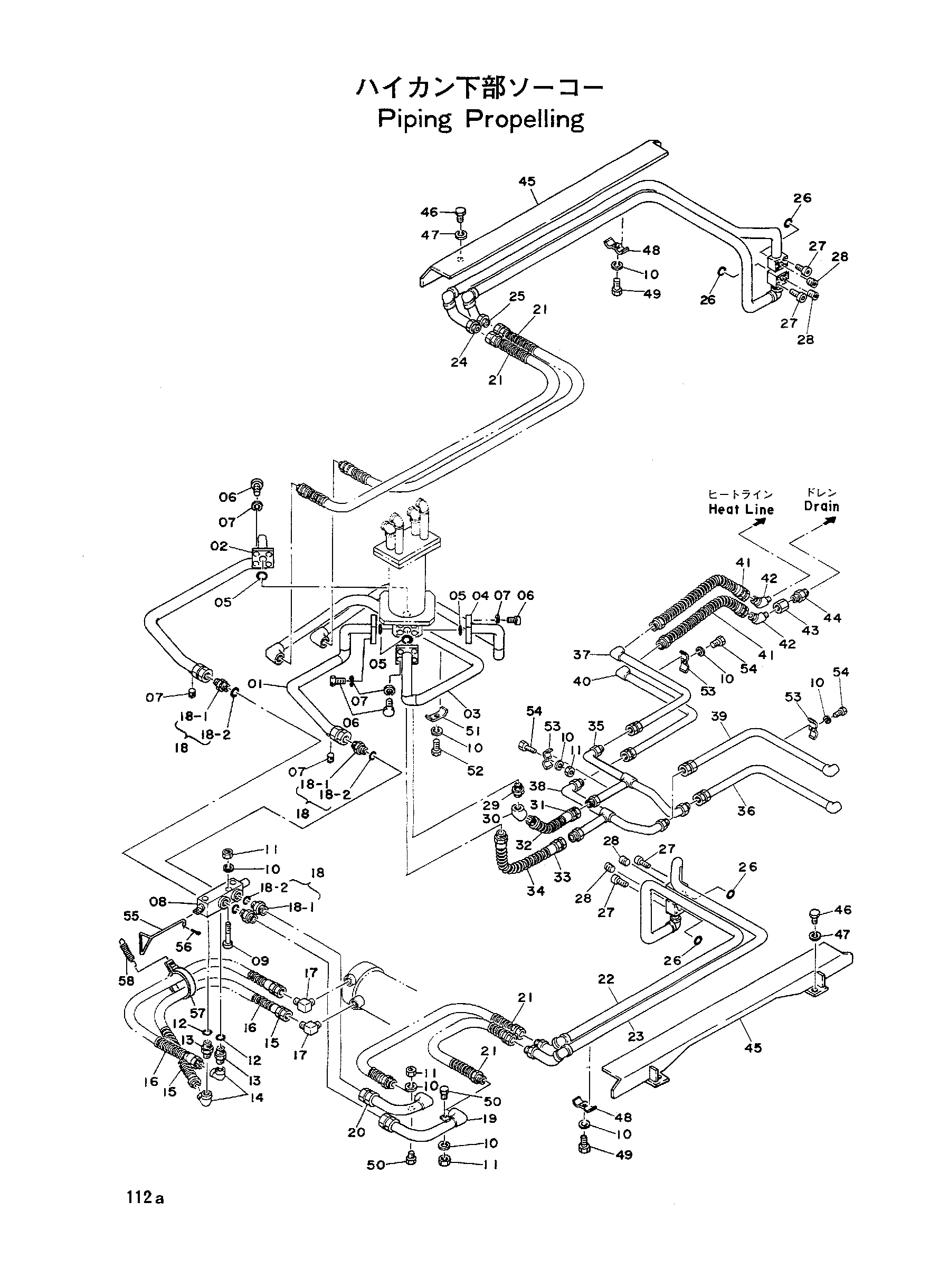

Заводская схема «Трубопроводы ходовой» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8007250 | Трубка | 1 |
| 02 | 8007248 | Трубка | 1 |
| 03 | 8007251 | Трубка | 1 |
| 04 | 8007249 | Трубка | 1 |
| 05 | A811040 | Уплотнительное кольцо | 4 |
| 06 | M111240 | Болт | 16 |
| 07 | A590912 | Пружинная шайба | 16 |
| 08 | 4025829 | Гидрораспределитель | 1 |
| 09 | M111000 | Болт | 3 |
| 10 | A590910 | Пружинная шайба | 13 |
| 11 | M501008 | Гайка | 6 |
| 12 | Z954493 | Уплотнительное кольцо | 2 |
| 13 | Z435524 | Адаптер | 2 |
| 14 | 94-0617 | Угловой штуцер: S | 2 |
| 15 | 4065388 | Шланг | 2 |
| 16 | 4053606 | Защитный кожух | 2 |
| 17 | 94-1403 | Адаптер | 2 |
| 18 | 4042034 | Адаптер | 4 |
| 18-1 | 4042014 | Адаптер | 4 |
| 18-2 | 4506429 | Уплотнительное кольцо | 4 |
| 19 | 9704703 | Трубка | 1 |
| 20 | 9704702 | Трубка | 1 |
| 21 | 4055281 | Резиновый шланг | 4 |
| 22 | 7003927 | Трубка TL1-3 | 1 |
| 23 | 8013024 | Трубка | 1 |
| 24 | 8013023 | Трубка | 1 |
| 25 | 7003925 | Трубка TR8-3 | 1 |
| 26 | A811030 | Уплотнительное кольцо | 4 |
| 27 | M341050 | Болт с внутренним шестигранником | 16 |
| 28 | 94-2012 | Пробка | 4 |
| 29 | 94-1908 | Адаптер | 1 |
| 30 | 94-0602 | Угловой штуцер | 1 |
| 31 | 4055263 | Резиновый шланг | 1 |
| 32 | 4055028 | Защитный кожух | 1 |
| 33 | 4054366 | Резиновый шланг | 1 |
| 34 | 4055173 | Защитный кожух | 1 |
| 35 | 8006754 | Трубка THI | 1 |
| 36 | 9703798 | Трубка | 1 |
| 37 | 9703796 | Трубка | 1 |
| 38 | 8007289 | Трубка TD1 | 1 |
| 39 | 9703799 | Трубка | 1 |
| 40 | 9703797 | Трубка | 1 |
| 41 | 4046647 | Резиновый шланг | 4 |
| 42 | 94-1503 | Адаптер | 4 |
| 43 | 94-0677 | Разъём S | 2 |
| 44 | 94-1703 | Адаптер | 2 |
| 45 | 8012959 | Крышка трубка | 2 |
| 46 | M111222 | Болт | 4 |
| 47 | A590916 | Пружинная шайба | 4 |
| 48 | 4053599 | Хомут трубки | 4 |
| 49 | M111263 | Болт | 4 |
| 50 | M111025 | Болт | 2 |
| 51 | 4000337 | Хомут | 1 |
| 52 | M111050 | Болт | 1 |
| 53 | 4053593 | Хомут трубки | 3 |
| 54 | M111040 | Болт | 2 |
| 55 | M111045 | Болт | 1 |
| 56 | 4086960 | Шток | 1 |
| 57 | J412520 | Шплинт | 1 |
| 58 | 4081118 | Хомут | 1 |
| 59 | Z423 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
