Гидромотор плунжер — HITACHI KH150

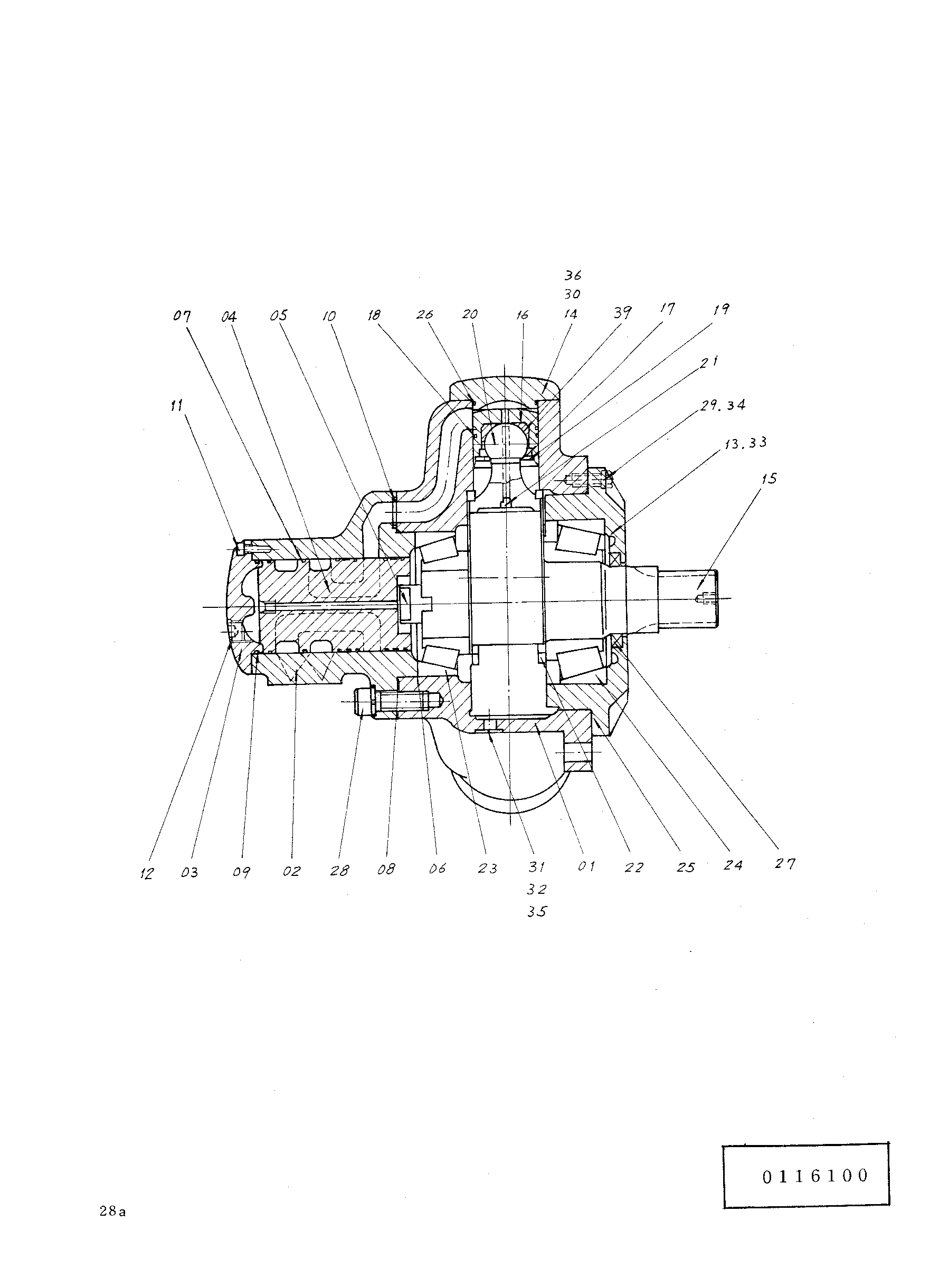

Заводская схема «Гидромотор плунжер» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4074350	Гидромотор плунжер	1
01	4514809	Корпус	1
02	4032689	Клапан	1
02-12	4074353	Клапан корпус	1
03	4031225	Крышка	1
04	4074352	Клапан	1
05	Z972730	Крестовина коупринг	1
06	4003104	Регулировочная шайба	1
07	4003158	Поршневое кольцо	10
08	4003111	Кольцо масляный	1
09	Z972740	Уплотнительное кольцо	1
10	Z972742	Уплотнительное кольцо	5
11	4514811	Болт	5
12	4514826	Пробка	1
13	4514814	Крышка передний	1
14	4514815	Гидроцилиндр крышка	5
15	4514818	Вал кранк	1
16	4031228	Поршень	5
16-21	0116101	Поршень	1
17	4003099	Кольцо	5
17-21	0116102	Шток	5
18	4003107	Поршневое кольцо	10
19	4003109	Кольцо	5
20-21	0116103	Шток	5
22	4003100	Кольцо направляющая	2
23	4003105	Подшипник	1
24	4003106	Подшипник	1
25	Z972738	Уплотнительное кольцо	1
26	Z972741	Уплотнительное кольцо	1
27	Z972743	Уплотнение	1
28	4514820	Болт	5
29	4514821	Болт	10
30	4514811	Болт	50
31	4514823	Разъём	1
32	4514824	Манжета	4
33	4514812	Винт	2
34	4514825	Шайба	10
35	4514826	Пробка	3
36	4514827	Шайба	50
37	4514828	Шайба	5
38	4514813	Проушина болт	5
39	0116104	Втулка	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
