Радиатор в сборе — HITACHI KH150

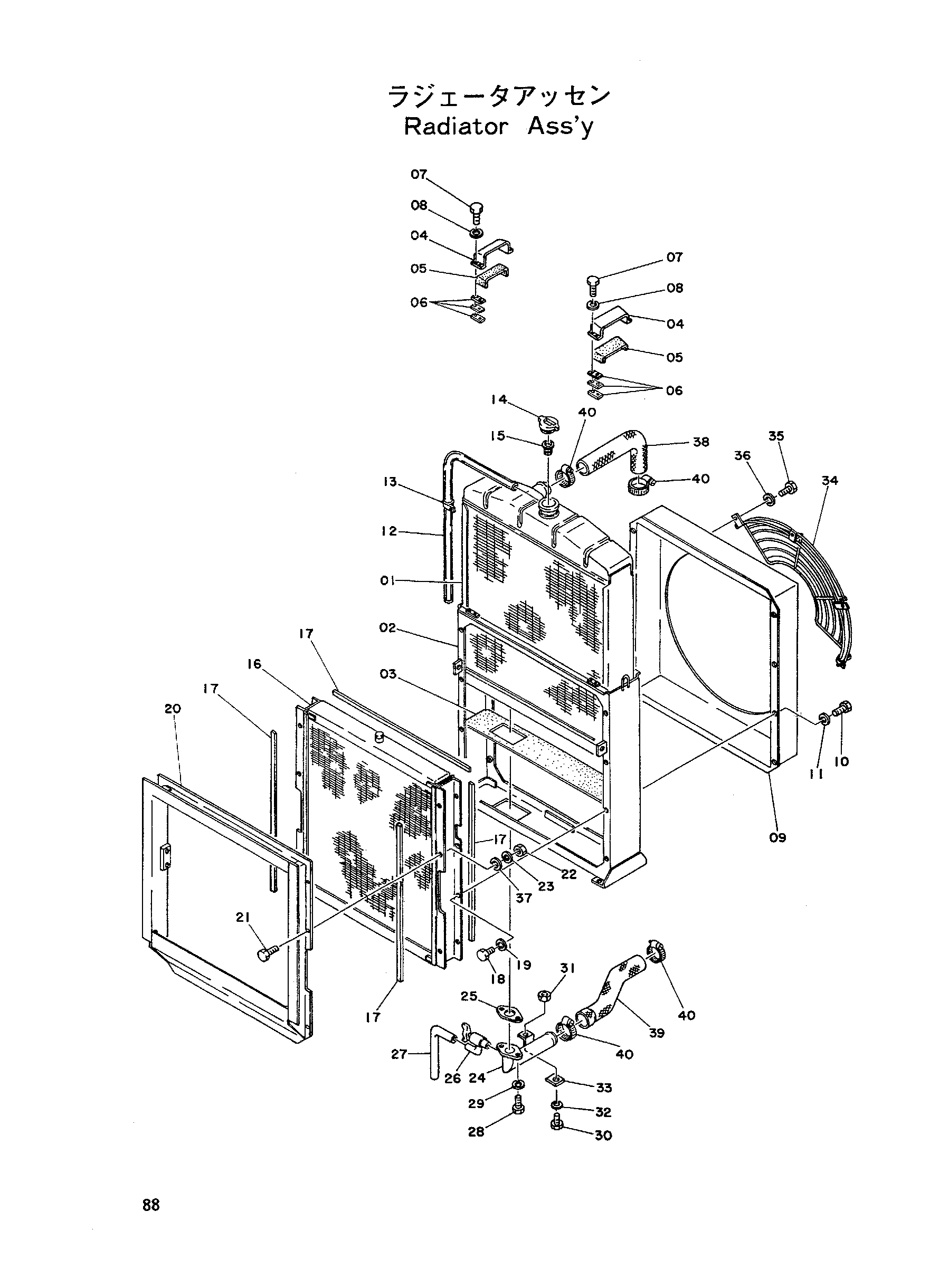

Заводская схема «Радиатор в сборе» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4083944 | Радиатор коре | 1 |
| 01-41 | 4081205 | Радиатор | 1 |
| 02 | 4083945 | Рама | 1 |
| 03 | 4072093 | Сиденье | 1 |
| 04 | 4072094 | Хомут | 2 |
| 05 | 4072095 | Сиденье | 2 |
| 06 | 4072096 | Регулировочная шайба | 12 |
| 07 | M200820 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | 4083946 | Кожух | 1 |
| 10 | M111020 | Болт | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
| 12 | 4072101 | Трубка | 1 |
| 13 | 4072100 | Зажим | 2 |
| 14 | 4072098 | Колпачок | 1 |
| 15 | 4072099 | Сетчатый фильтр | 1 |
| 16 | 4083947 | Масляный радиатор | 1 |
| 17 | 4083953 | Манжета | 6 |
| 18 | M111020 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | 4083952 | Воздуховод | 1 |
| 21 | M111020 | Болт | 6 |
| 22 | M501008 | Гайка | 6 |
| 23 | A590910 | Пружинная шайба | 6 |
| 24 | 4083948 | Трубка | 1 |
| 25 | 4072105 | Прокладка | 1 |
| 26 | 4083949 | Дренажный клапан | 1 |
| 27 | 4083950 | Дренажный трубка | 1 |
| 28 | M111232 | Болт | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | M111032 | Болт | 1 |
| 31 | M501008 | Гайка | 1 |
| 32 | A590910 | Пружинная шайба | 1 |
| 33 | 4072107 | Регулировочная шайба | 10 |
| 34 | 4083951 | Сетка | 1 |
| 35 | M111020 | Болт | 4 |
| 36 | A590910 | Пружинная шайба | 4 |
| 37 | A590110 | Шайба | 6 |
| 38 | 4066897 | Водяной шланг | 1 |
| 39 | 4024303 | Водяной шланг | 1 |
| 40 | 4504199 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
