Каталог запчастей HITACHI
Двигатель — HITACHI KH150

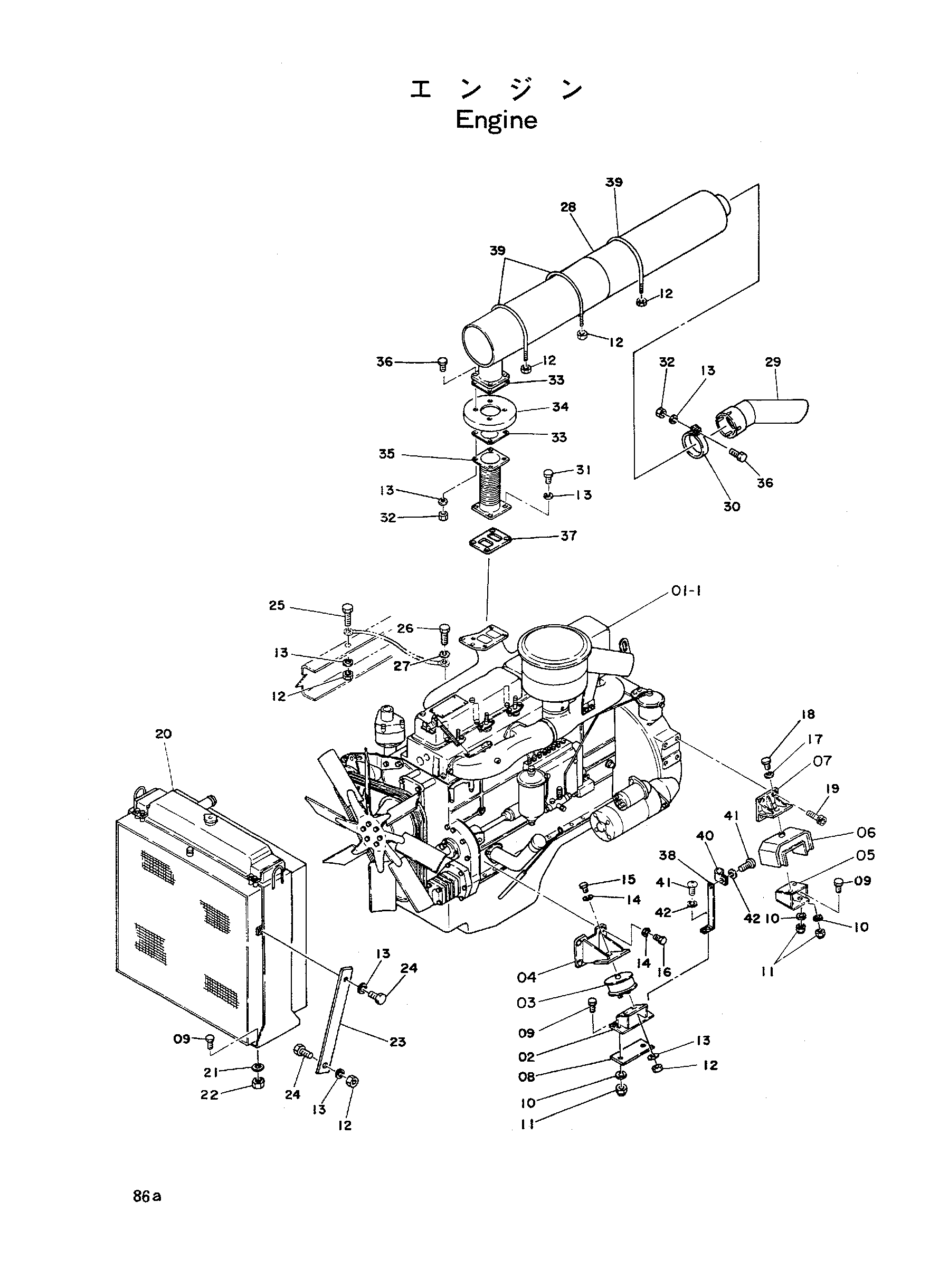

Заводская схема «Двигатель» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9019493 | Двигатель в сборе | 1 |
| 01-1 | 4081061 | Двигатель | 1 |
| 01-2-01 | 4014774 | Кронштейн | 1 |
| 01-2-02 | 4014775 | Магнетик-свиткх | 1 |
| 01-2-03 | 4014779 | Указатель прес | 1 |
| 01-2-04 | 4014783 | Разъём | 1 |
| 01-2-05 | 4014784 | Разъём | 1 |
| 01-2-06 | 4014786 | Информационная табличка | 1 |
| 01-2-07 | 4014789 | Фонарь | 1 |
| 01-2-08 | 4014795 | Прокладка | 3 |
| 01-2-09 | 4017968 | Шланг | 1 |
| 01-2-10 | 4021363 | Выключатель пусх | 1 |
| 01-2-11 | 4024295 | Трубка | 1 |
| 01-2-12 | 4024296 | Указатель водяной | 1 |
| 01-2-13 | 4024297 | Измеритель хоур в сборе | 1 |
| 01-2-14 | 4024298 | Трос хоур мете | 1 |
| 01-2-15 | 4024299 | Реле аккумулятор | 1 |
| 01-2-16 | 4024300 | Реле защитный | 1 |
| 01-2-17 | 4024302 | Сигнал отопитель | 1 |
| 01-2-18 | 4024303 | Водяной шланг | 1 |
| 01-2-19 | 4024305 | Хомут | 1 |
| 01-2-20 | 4024306 | Манжета | 1 |
| 01-2-21 | 4024307 | Элемент масляный FIL | 1 |
| 01-2-22 | 4024308 | Элемент масляный FIL | 1 |
| 01-2-23 | 4024309 | Элемент | 1 |
| 01-2-24 | 4049387 | Выключатель стартер | 1 |
| 01-2-25 | 4049388 | Регуратор узел/Y | 1 |
| 01-2-26 | 9008210 | Принадлежности, ENG | 1 |
| 01-3-01 | 4014759 | Ключ комплект | 1 |
| 01-3-02 | 4014761 | Дривер винт | 1 |
| 01-3-03 | 4014765 | Указатель тхиккнесс | 1 |
| 01-3-04 | 4014766 | Форсунка фильтр | 1 |
| 01-3-05 | 4014767 | Дривер винт | 1 |
| 01-3-06 | 4014769 | BAG инструмент | 1 |
| 01-3-07 | 4061373 | Ключ регулировка. | 1 |
| 01-3-08 | 4061374 | Плиер | 1 |
| 01-3-09 | 4061375 | Вике палец | 1 |
| 01-3-10 | 4061376 | Вике палец | 1 |
| 01-3-11 | 9008209 | Инструменты ENG | 1 |
| 02 | 8012350 | Опора | 2 |
| 03 | 4030218 | Амортизатор | 2 |
| 04 | 8006627 | Кронштейн передний | 2 |
| 05 | 8012349 | Опора | 2 |
| 06 | 4030216 | Амортизатор неар | 2 |
| 07 | 7003561 | Кронштейн задний | 2 |
| 08 | 4030222 | Регулировочная шайба | 1 |
| 09 | M111232 | Болт | 12 |
| 10 | A590912 | Пружинная шайба | 12 |
| 11 | M501210 | Гайка | 12 |
| 12 | M501008 | Гайка | 13 |
| 13 | A590910 | Пружинная шайба | 18 |
| 14 | A590914 | Пружинная шайба | 10 |
| 15 | M111425 | Болт | 2 |
| 16 | M111432 | Болт | 8 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | M111628 | Болт | 2 |
| 19 | M351432 | Болт с внутренним шестигранником | 8 |
| 20 | 4081205 | Радиатор | 1 |
| 21 | A590912 | Пружинная шайба | 4 |
| 22 | M501210 | Гайка | 4 |
| 23-01 | 4066896 | Стойка | 2 |
| 23-02 | 4092042 | Стойка | 2 |
| 24 | M111028 | Болт | 4 |
| 25 | M111032 | Болт | 1 |
| 26 | M200816 | Болт | 1 |
| 27 | A590908 | Пружинная шайба | 1 |
| 28 | 7005043 | Глушитель | 1 |
| 29 | 8002325 | Трубка | 1 |
| 30 | 4017046 | Хомут | 1 |
| 31 | 4091727 | Болт | 4 |
| 32 | M521008 | Гайка | 5 |
| 33 | 4014795 | Прокладка | 2 |
| 34 | 4004052 | Крышка | 1 |
| 35 | 4084629 | Трубка флексибле | 1 |
| 36 | 4016218 | Болт | 5 |
| 37 | 4024306 | Манжета | 1 |
| 38 | 4033946 | Опора | 1 |
| 39 | 4511851 | Болт | 3 |
| 40 | 4000855 | Зажим трубка | 1 |
| 41 | M430610 | Винт | 3 |
| 42 | A590906 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
