A рама — HITACHI KH150

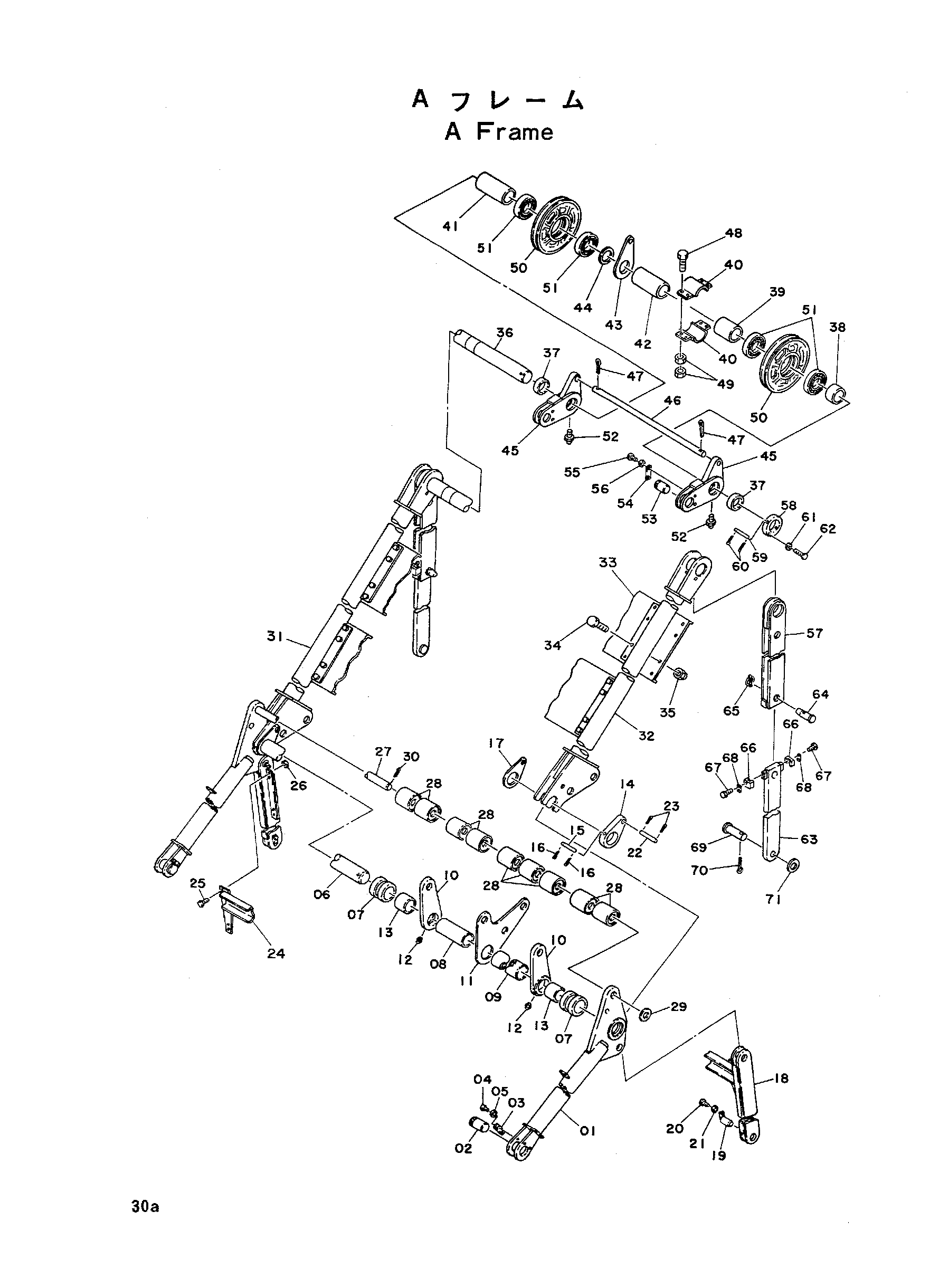

Заводская схема «A рама» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7003043	LEG передний	2
02	4046637	Палец	2
03	X4246	Стопорная пластина	2
04	M111220	Болт	4
05	A590912	Пружинная шайба	4
06	4046638	Мост	1
07	4053464	Проставка	2
08	4021938	Проставка	1
09	4021939	Проставка	1
10	9703073	Тяга	2
11	4053465	Тяга	1
12	J75481	Штуцер	2
13	4053466	Проставка	2
14	4019812	Втулка	2
15	Z499802	Палец	2
16	A762016	Шплинт	4
17	4020967	Втулка	2
18	8009130	LEG задний(левый)	2
19	9701821	Палец	4
20	M111020	Болт	4
21	A590910	Пружинная шайба	4
22	4053467	Палец	2
23	A766040	Шплинт	4
24	8009131	Стойка	1
25	M111640	Болт	8
26	4026892	U-образная гайка	8
27	4046641	Палец	1
28	9702030	Ролик	9
29	A590152	Шайба	2
30	A761000	Шплинт	2
31	7003560	LEG передний	1
32	7003559	LEG передний	1
33	4046631	Опора	2
34	M111640	Болт	16
35	4026892	U-образная гайка	16
36	4046632	Мост	1
37	4046633	Проставка	2
38	4046634	Проставка	1
39	4084784	Проставка	1
40	9708680	Проставка	2
41	4061271	Проставка	1
42	4085566	Проставка	1
43	4085567	Тяга	1
44	4065222	Проставка	1
45	8013071	Тяга	2
46	4084785	Палец	1
47	A765063	Шплинт	2
48	M111040	Болт	4
49	M501008	Гайка	8
50	3001199	Канатный блок	2
51	Z969282	Шариковый подшипник	4
52	J75481	Штуцер	2
53	4046635	Палец	2
54	X4246	Стопорная пластина	2
55	M111220	Болт	4
56	A590912	Пружинная шайба	4
57	9702027	LEG задний	2
58	Z499801	Втулка	2
59	Z499802	Палец	2
60	A762020	Шплинт	4
61	A590912	Пружинная шайба	2
62	M111245	Болт	2
63	9702027	LEG задний	2
64	4020157	Палец	2
65	Z947447	Палец кольцо	2
66	4020158	Направляющая	4
67	M111225	Болт	8
68	4034073	Стопорная шайба	4
69	4084783	Палец	2
70	A761000	Шплинт	2
71	A590152	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
