Трубопроводы пилотный No.3 — HITACHI KH150

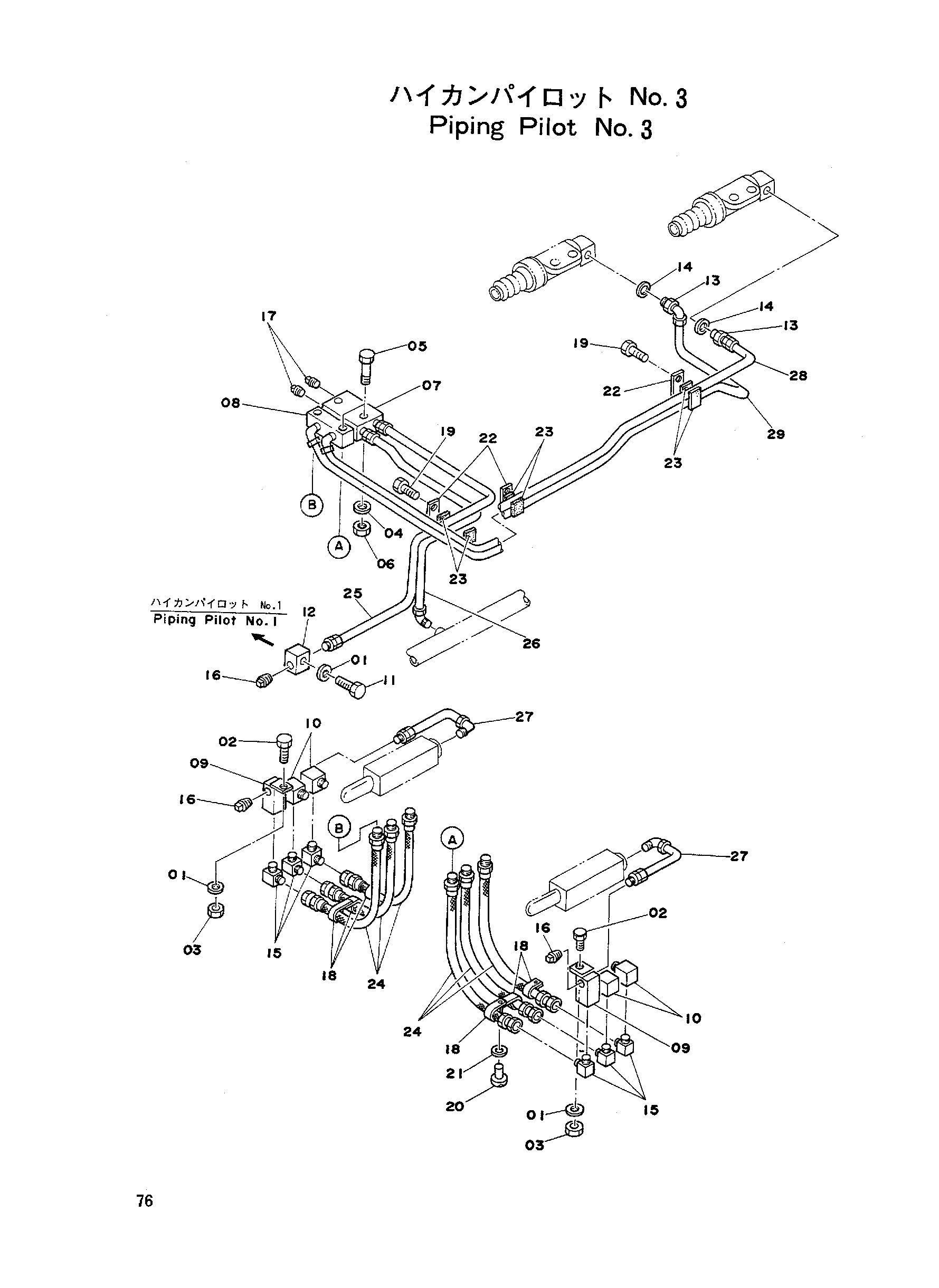

Заводская схема «Трубопроводы пилотный No.3» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590908 | Пружинная шайба | 3 |
| 02 | M200825 | Болт | 2 |
| 03 | M500807 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | M111063 | Болт | 2 |
| 06 | M501008 | Гайка | 4 |
| 07 | 3005734 | Коллектор | 1 |
| 08 | 4079583 | Разъём | 1 |
| 09 | 9708102 | Тройник | 2 |
| 10 | 4080610 | Угловой штуцер | 4 |
| 11 | M200850 | Болт | 1 |
| 12 | 4080069 | Тройник | 1 |
| 13 | 4000585 | Адаптер | 2 |
| 14 | Z499107 | Прокладка | 2 |
| 15 | 94-1401 | Адаптер | 6 |
| 16 | 94-2022 | Пробка | 3 |
| 17 | 94-2023 | Пробка | 2 |
| 18 | 4000858 | Зажим трубка | 6 |
| 19 | M111040 | Болт | 6 |
| 20 | M430610 | Винт | 4 |
| 21 | A590906 | Пружинная шайба | 4 |
| 22 | 4079607 | Хомут | 3 |
| 23 | 4079608 | Резиновая прокладка | 6 |
| 24 | 4012586 | Шланг | 6 |
| 25 | 3012771 | Трубка IN5 | 1 |
| 26 | 3012772 | Трубка DR8 | 1 |
| 27 | 4079580 | Трубка HB1 | 2 |
| 28 | 4079575 | Трубка HB2 | 1 |
| 29 | 4079579 | Трубка HB3 | 1 |
| 30 | M351063 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
