Основной тормоз рычаг — HITACHI KH150

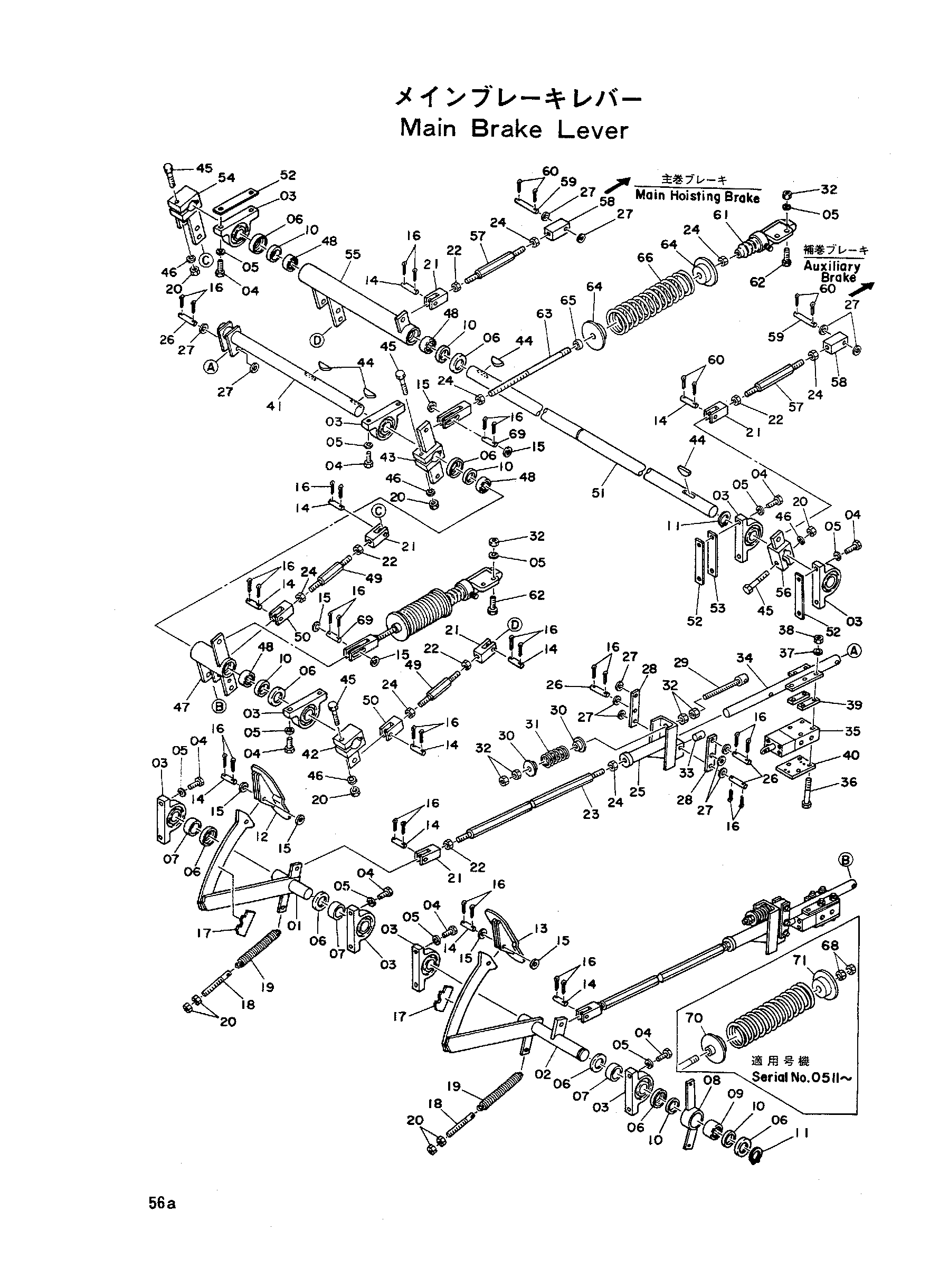

Заводская схема «Основной тормоз рычаг» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8011983	Рычаг	1
02	8011984	Рычаг	1
03	Z942014	Блок	9
04	M111240	Болт	18
05	A590912	Пружинная шайба	22
06	Z445076	Крышка	9
07	D46537	Проставка	3
08	9708163	Рычаг	1
09	Z944579	Игольчатый подшипник	1
10	Z47469	Уплотнение	6
11	Z929231	Кольцо	2
12	9702302	Накладка	1
13	9702303	Накладка	1
14	A751444	Палец	10
15	A590114	Шайба	8
16	A764022	Шплинт	38
17	Z419165	Зуб	2
18	4020442	Шток	2
19	Z41564	Пружина тентион	2
20	M501008	Гайка	8
21	M991456	Концевой вилка(левый)	6
22	M500014	Гайка (левый)	6
23	4079632	Шток	2
24	M501411	Гайка	10
25	8010179	Кронштейн	2
26	Z493659	Палец	8
27	A590112	Шайба	14
28	9707937	Тяга	2
29	4070124	Шток	2
30	4070125	Сиденье	4
31	4070130	Пружина	2
32	M501210	Гайка	12
33	4079861	Палец	2
34	9707936	Шток	2
35	4079633	Пилотный клапан	2
36	M200880	Болт	8
37	A590908	Пружинная шайба	8
38	M500807	Гайка	8
39	4079859	Сиденье	4
40	4079998	Седло винта	2
41	9707880	Мост	1
42	9707881	Рычаг	1
43	9707882	Рычаг	1
44	Z41504	Шпонка воодруфф	4
45	M111063	Болт	4
46	A590910	Пружинная шайба	4
47	8011986	Рычаг	1
48	Z944503	Игольчатый подшипник	4
49	4079627	Шток	2
50	M981456	Концевой вилка	2
51	4079628	Мост	1
52	Z441273	Регулировочная шайба	3
53	4079858	Регулировочная шайба	1
54	9707883	Рычаг	1
55	8011985	Рычаг	1
56	9706342	Рычаг	1
57	4079629	Шток	2
58	4079630	Концевой шток	2
59	Z499763	Палец	2
60	Z763025	Шплинт	8
61	Z968827	Гидроцилиндр. масляный	2
62	M111256	Болт	4
63	4067795	Шток	2
64	4067772	Сиденье	4
65	4013818	Проставка	2
66	4079631	Пружина	2
67	4067798	Концевой вилка	2
68	M501408	Гайка	4
69	4001826	Палец	2
70	4091729	Сиденье	2
71	4091726	Сиденье	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
