Гидромотор — HITACHI KH150

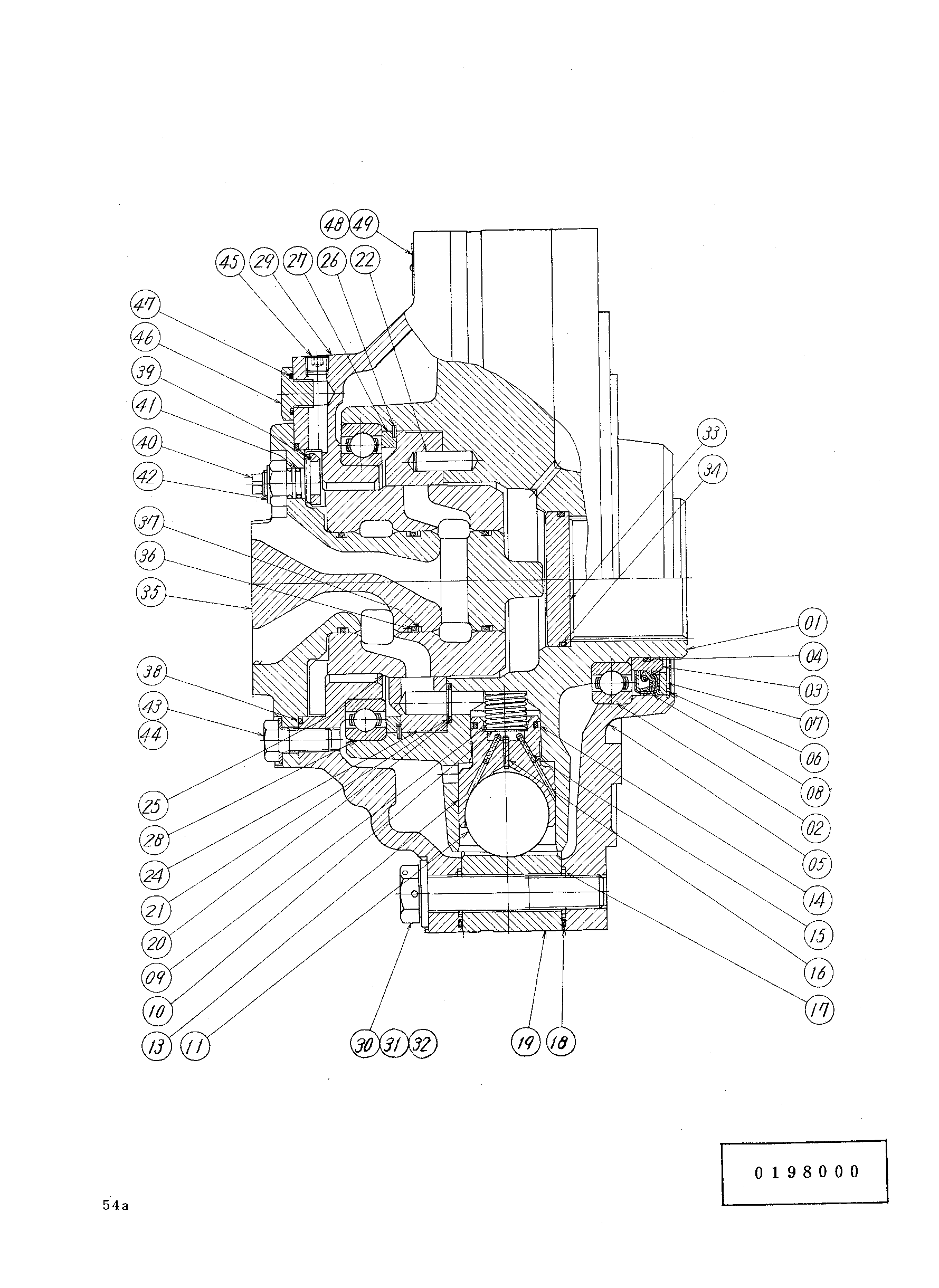

Заводская схема «Гидромотор» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9027112	Гидромотор	1
01	1002551	Ротор	1
02	4018095	Подшипник	1
03-1	4024657	Проставка	1
03-2	4092287	Проставка	1
04	A810095	Уплотнительное кольцо	1
05	2006652	Корпус передний	1
06	4059440	Кольцо ретаининг	1
07	4059439	Проставка	1
08	4018550	Масляное уплотнение	1
09	4019998	Пружина	11
10	4006967	Стопорная пластина	11
11	4017809	Шарик	11
12	9008836	Поршень: в сборе	11
13	2002159	Поршень	1
14	3010385	Уплотнение кольцо	1
15	4027538	Палец 3A	4
16	4104387	Палец	5
17	4036985	Уплотнение пластина	16
18	4018536	Уплотнительное кольцо	2
19	2002008	Камринг	1
20	4077071	Уплотнительное кольцо	11
21	4119726	Опорное кольцо	11
22	4075109	Палец	1
23	9022707	Клапан в сборе	1
24	3011803	Клапан	1
25	1001186	Клапан внутренний	1
26	4075169	Кольцо ретаининг	1
27	4090311	Проставка	1
28	4018094	Подшипник	1
29	1001231	Корпус задний	1
30	4018545	Плоская шайба	2
31	4024655	Болт	2
32	4024474	Пружинный штифт	2
33	4042827	Крышка	1
34	A810075	Уплотнительное кольцо	1
35	1001324	Блок порт	1
36	4045107	Уплотнительное кольцо	3
37	4045108	Опорное кольцо	4
38	4018089	Уплотнительное кольцо	1
39	4042808	Направляющая	1
40	4042809	Палец регулировка	1
41	4017631	Уплотнительное кольцо	1
42	4012978	U-образная гайка	1
43	M211432	Болт	4
44	4042806	Уплотнение шайба	4
45	94-2011	Пробка	1
46	4074727	Пробка	1
47	984338	Ринг.о	1
48	3007834	Информационная табличка	1
49	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
