Электрооборудование — HITACHI KH150

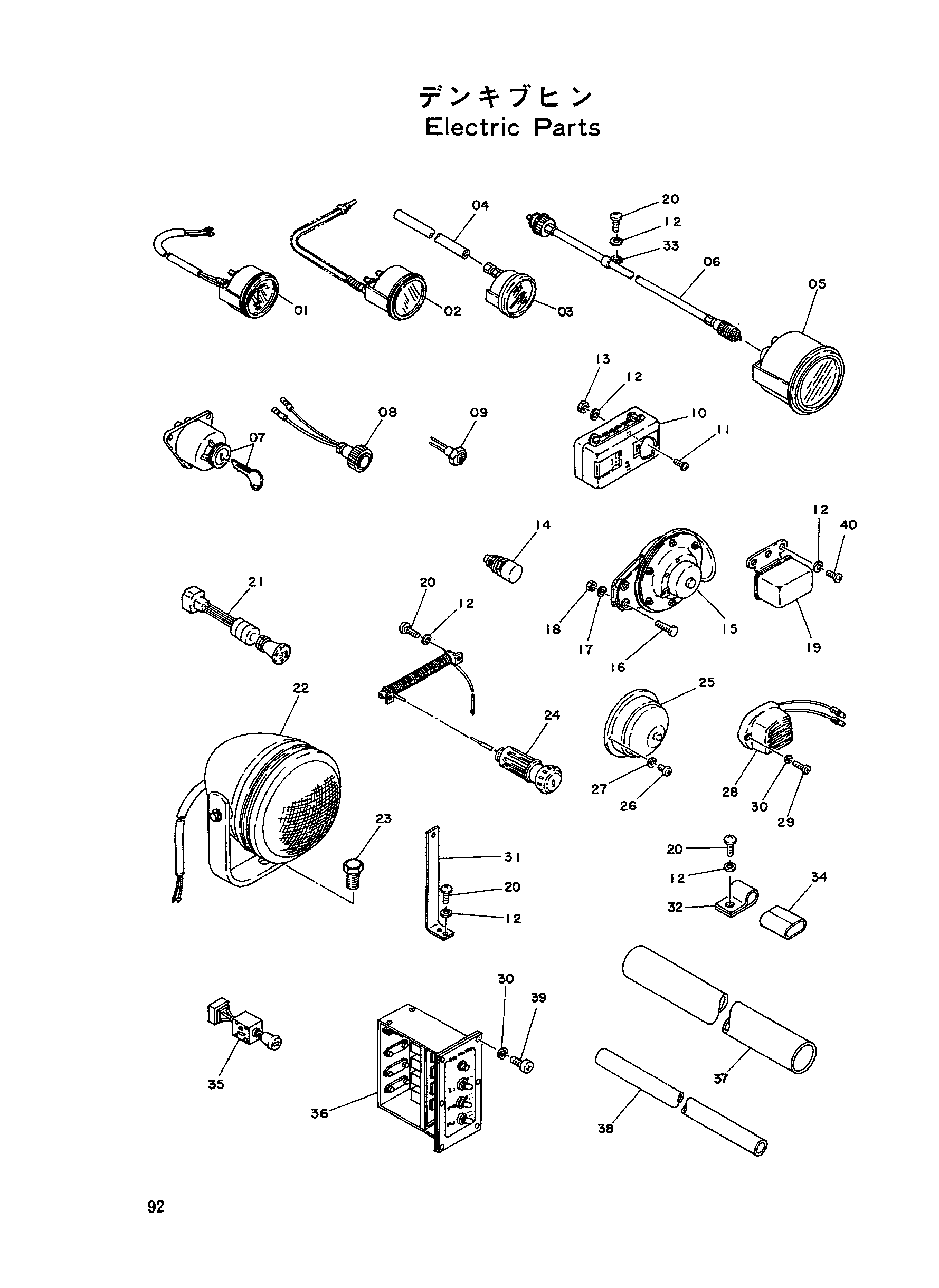

Заводская схема «Электрооборудование» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	Z326748	Измеритель ампере	1
02	4024296	Указатель водяной	1
03	4014779	Указатель прес	1
04	4024295	Трубка	1
05	4024297	Измеритель хоур в сборе	1
06	4024298	Трос хоур мете	1
07	4049387	Выключатель стартер	1
08	4024302	Сигнал отопитель	1
09	4014789	Фонарь	1
10	4053855	Короб предохранитель	1
11	M430620	Винт	2
12	A590906	Пружинная шайба	27
13	M500605	Гайка	2
14	Z487086	Выключатель пусхбут.	1
15	4505524	Звуковой сигнал	1
16	M200825	Болт	2
17	A590908	Пружинная шайба	6
18	M500807	Гайка	2
19	4505392	Реле	1
20	M430610	Винт	19
21	4016727	Выключатель	1
22	Z214771	Фонарь	2
23	M111425	Болт	1
24	4026605	Лигхтер кигар	1
25	Z947457	Белл	1
26	M430310	Винт	2
27	A590903	Пружинная шайба	2
28	Z950703	Зуммер	1
29	M430413	Винт	2
30	A590904	Пружинная шайба	4
31	4033946	Опора	1
32	4000853	Зажим трубка	5
33	4000855	Зажим трубка	2
34	Z929037	Пластина	10
35	4009556	Выключатель	1
36	4081162	Блок реле	1
37	4066903	Трубка	1
38	4066901	Трубка	2
39	M430406	Винт	6
40	M430613	Винт	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
