Рама — HITACHI KH150

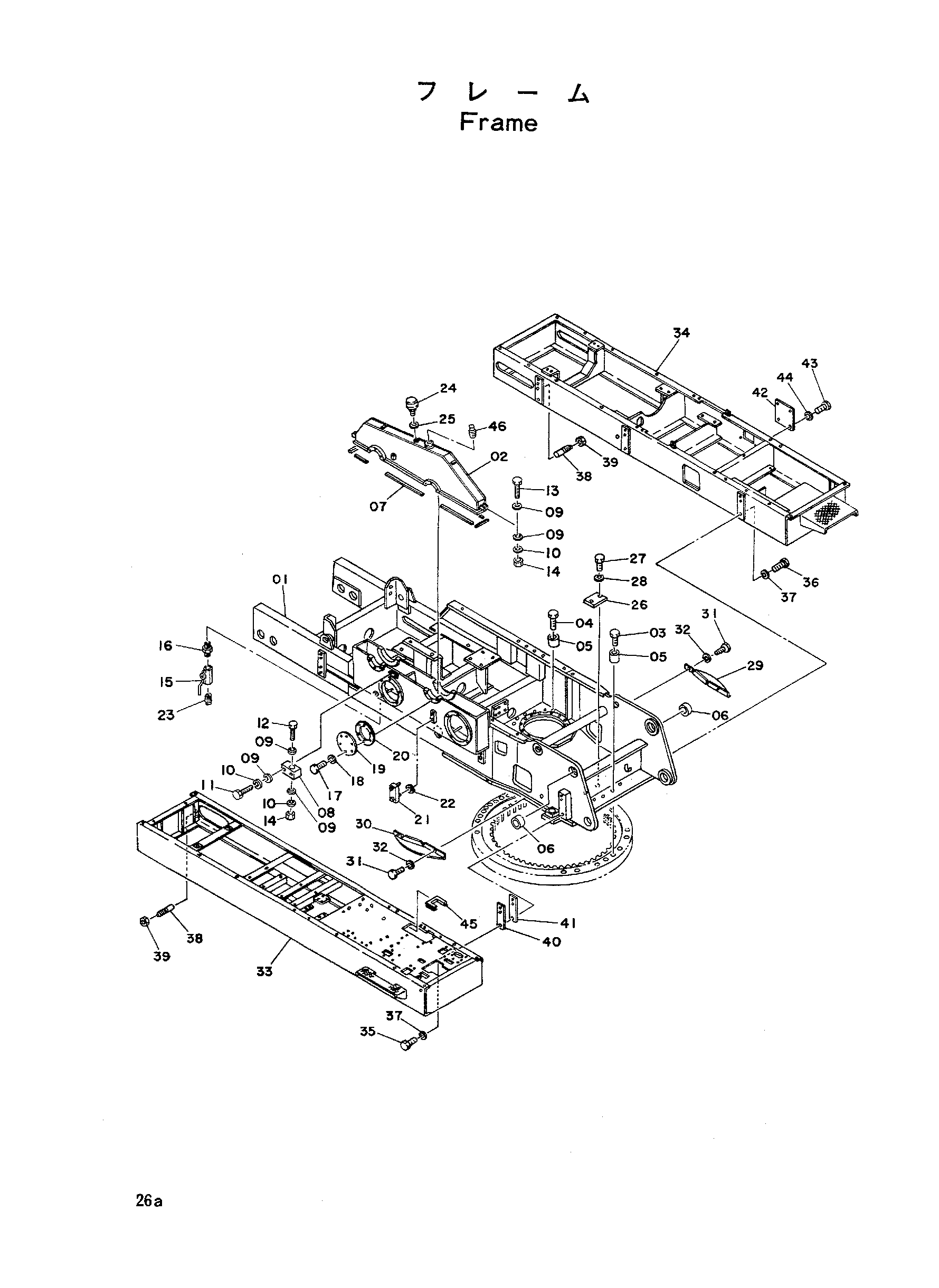

Заводская схема «Рама» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000670 | Рама основной | 1 |
| 01-02 | 7006708 | Рама в сборе | 1 |
| 02 | 6002924 | Корпус гиар | 1 |
| 03 | M122702 | Болт | 15 |
| 04 | 4087224 | Болт | 7 |
| 05 | 4511723 | Проставка | 22 |
| 06 | 4046943 | Втулка | 2 |
| 07 | 4046944 | Уплотнение | 1 |
| 08 | 4084626 | Сиденье | 2 |
| 09 | A590110 | Шайба | 12 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | M111045 | Болт | 4 |
| 12 | 4091547 | Болт | 2 |
| 13 | M111002 | Болт | 2 |
| 14 | M501008 | Гайка | 4 |
| 15 | 94-4029 | Кран | 1 |
| 16 | 94-1704 | Адаптер | 1 |
| 17 | M111020 | Болт | 6 |
| 18 | A590910 | Пружинная шайба | 6 |
| 19 | 4016018 | Крышка | 1 |
| 20 | Z435676 | Манжета | 1 |
| 21 | Z445201 | Указатель | 1 |
| 22 | Z449558 | Уплотнительная шайба | 2 |
| 23 | 94-2025 | Пробка | 1 |
| 24 | Z989058 | Сапун | 1 |
| 25 | D912218 | Манжета | 1 |
| 26 | 4084627 | Крышка | 1 |
| 27 | M111225 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | 4081498 | Крышка | 1 |
| 30 | 4081499 | Крышка | 1 |
| 31 | M111016 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 5000624 | Платформа кабина | 1 |
| 34 | 5000626 | Платформа двигатель | 1 |
| 35 | M111650 | Болт | 3 |
| 36 | M111640 | Болт | 15 |
| 37 | A590916 | Пружинная шайба | 18 |
| 38 | M331632 | Болт реамер | 1 |
| 39 | M501613 | Гайка | 2 |
| 40 | 4046947 | Регулировочная шайба | 3 |
| 41 | 4046946 | Регулировочная шайба | 2 |
| 42 | 4056308 | Крышка фильтр | 1 |
| 43 | M200610 | Болт | 4 |
| 44 | A590906 | Пружинная шайба | 4 |
| 45 | 4020968 | Резиновая прокладка | 1 |
| 46 | J75220 | Пробка масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
