Тормоз крышка — HITACHI KH150

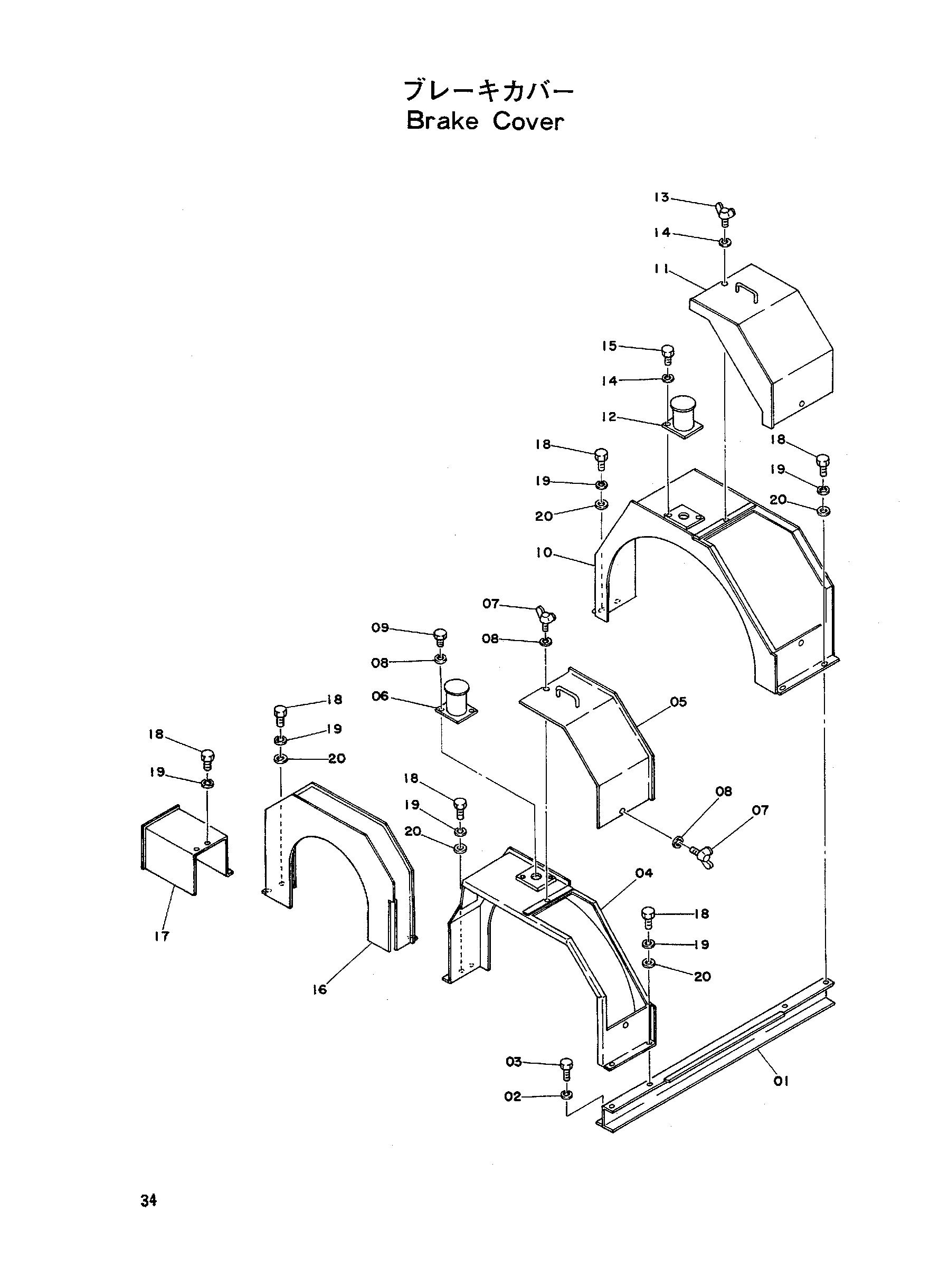

Заводская схема «Тормоз крышка» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8009533 | Кронштейн | 1 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | M111225 | Болт | 2 |
| 04 | 6002807 | Крышка маинбраке | 1 |
| 04-09 | 9024736 | Крышка | 1 |
| 05 | 8012280 | Крышка A | 1 |
| 06 | 9708165 | Крышка B | 1 |
| 07 | M360816 | Болт винг | 2 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | M200813 | Болт | 2 |
| 10 | 6002808 | Крышка суббраке | 1 |
| 10-15 | 9024737 | Крышка | 1 |
| 11 | 8012279 | Крышка A | 1 |
| 12 | 8013362 | Крышка | 1 |
| 13 | M360816 | Болт винг | 2 |
| 14 | A590908 | Пружинная шайба | 4 |
| 15 | M200813 | Болт | 2 |
| 16 | 7005042 | Крышка друм-боом | 1 |
| 17 | 8009534 | Крышка тормоз | 1 |
| 18 | M111016 | Болт | 14 |
| 19 | A590910 | Пружинная шайба | 14 |
| 20 | A590110 | Шайба | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
