Хоистинг устройство — HITACHI KH150

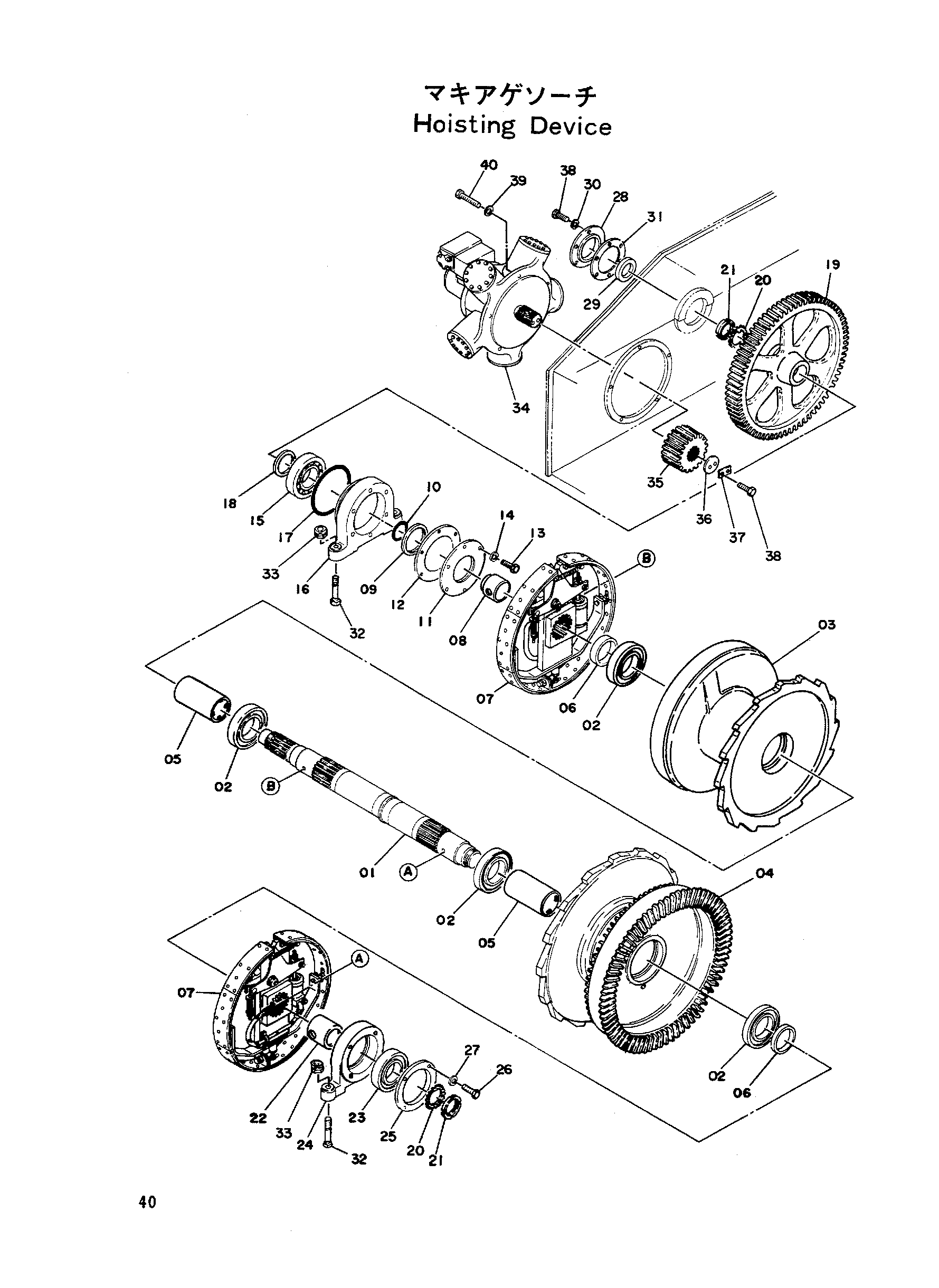

Заводская схема «Хоистинг устройство» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2007351 | Вал | 1 |
| 02 | 4067162 | Шариковый подшипник | 4 |
| 03 | 1002207 | Барабан основной | 1 |
| 04 | 1002206 | Барабан дополнительный | 1 |
| 05 | 9706240 | Проставка | 2 |
| 06 | 4067155 | Проставка | 2 |
| 07 | 9020085 | Муфта в сборе | 2 |
| 08 | 4067154 | Проставка | 1 |
| 09 | Z984194 | Масляное уплотнение | 1 |
| 10 | A810110 | Уплотнительное кольцо | 1 |
| 11 | 4067156 | Крышка | 1 |
| 12 | 4014926 | Манжета | 1 |
| 13 | M111025 | Болт | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | 4001398 | Подшипник | 1 |
| 16 | 3007118 | Подшипник | 1 |
| 17 | A810230 | Уплотнительное кольцо | 1 |
| 18 | 4067157 | Проставка | 1 |
| 19 | 2007350 | Шестерня | 1 |
| 20 | Z454959 | Шайба подшипник. | 2 |
| 21 | Z454942 | Гайка подшипник. | 2 |
| 22 | 4067153 | Проставка | 1 |
| 23 | 4042735 | Шариковый подшипник | 1 |
| 24 | 3002009 | Подшипник | 1 |
| 25 | 4020489 | Фиксатор | 1 |
| 26 | M111228 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | 4034137 | Крышка | 1 |
| 29 | Z923810 | Масляное уплотнение | 1 |
| 30 | A590910 | Пружинная шайба | 6 |
| 31 | Z435676 | Манжета | 1 |
| 32 | 4024377 | Болт реамер | 4 |
| 33 | 4016741 | Гайка | 4 |
| 34 | 4021431 | Гидромотор плунжер | 1 |
| 34-1 | 4032283 | Тормозной клапан | 1 |
| 35 | 3002012 | Ведущая шестерня | 1 |
| 36 | Z450541 | Фиксатор | 1 |
| 37 | X4828 | Стопорная шайба | 1 |
| 38 | M111022 | Болт | 8 |
| 39 | A590920 | Пружинная шайба | 5 |
| 40 | M112056 | Болт | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
