Каталог запчастей HITACHI
Трубопроводы насос — HITACHI KH150

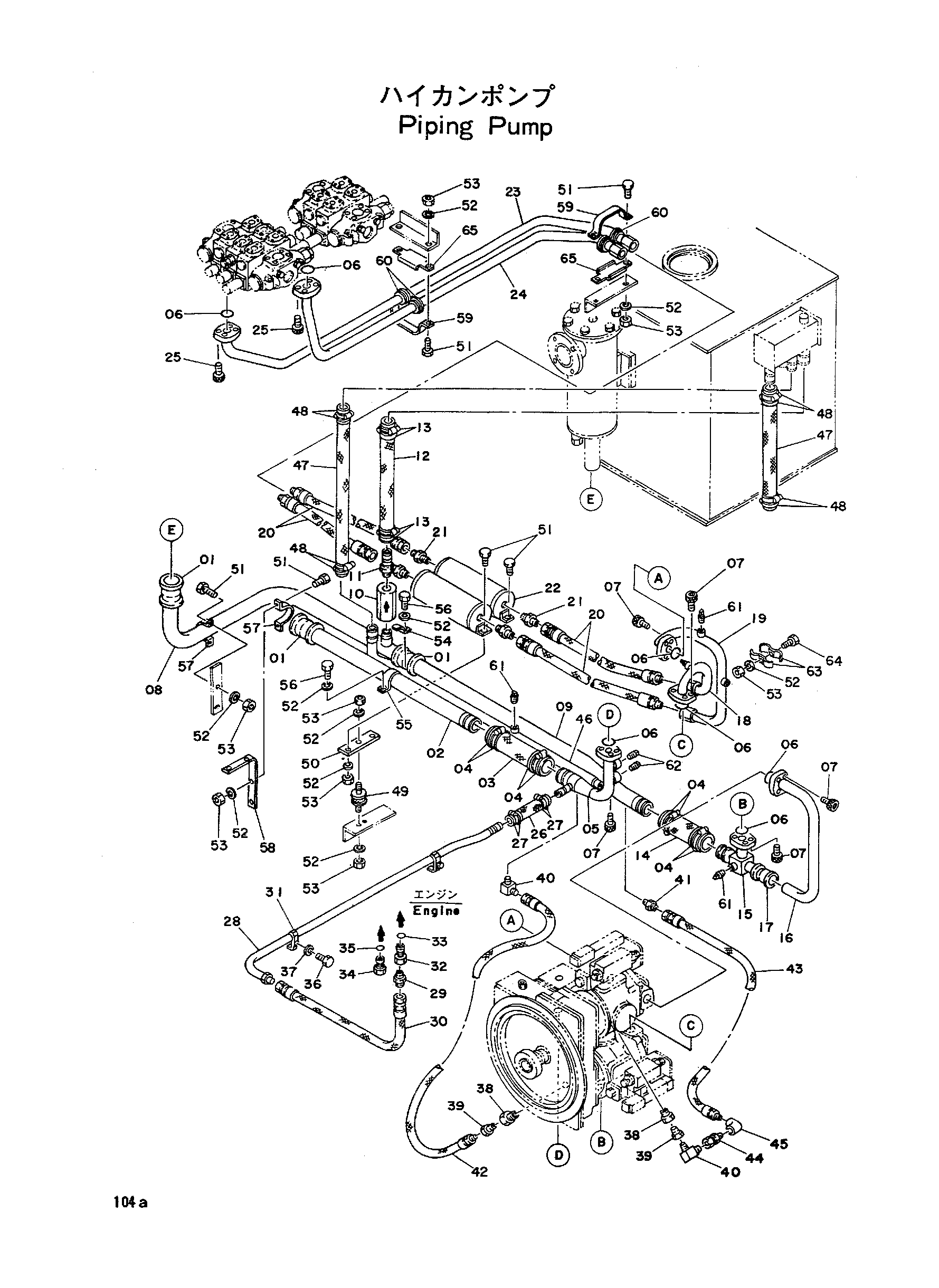

Заводская схема «Трубопроводы насос» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4067833 | Муфта | 3 |
| 02 | 4074542 | Трубка SC1 | 1 |
| 03 | 4059333 | Шланг | 1 |
| 04 | 4504491 | Зажим | 8 |
| 05 | 9707094 | Трубка SC2 | 1 |
| 06 | A811040 | Уплотнительное кольцо | 7 |
| 07 | Z445339 | Болт | 20 |
| 08 | 8013711 | Трубка SC4 | 1 |
| 09 | 9709026 | Трубка SC5 | 1 |
| 10 | 4066770 | Обратный клапан | 1 |
| 11 | Z499979 | Соединение | 1 |
| 12 | 4055788 | Резиновый шланг | 1 |
| 13 | 4505385 | Зажим | 4 |
| 14 | 4033342 | Шланг | 1 |
| 15 | 9707092 | Трубка SC6 | 1 |
| 16 | 9707093 | Трубка SC7 | 1 |
| 17 | 4069801 | Муфта | 1 |
| 18 | 8011009 | Трубка DEL1 | 1 |
| 19 | 8011010 | Трубка DEL2 | 1 |
| 20 | 4054389 | Резиновый шланг | 4 |
| 21 | 94-1305 | Адаптер | 4 |
| 22 | 9708185 | Трубка | 2 |
| 23 | 8011011 | Трубка DEL3 | 1 |
| 24 | 8011012 | Трубка DEL4 | 1 |
| 25 | M341236 | Болт с внутренним шестигранником | 8 |
| 26 | 4033338 | Шланг | 1 |
| 27 | 4505243 | Зажим | 4 |
| 28 | 8012338 | Трубка SC3 | 1 |
| 29 | 94-1304 | Адаптер | 1 |
| 30 | 4081127 | Резиновый шланг | 1 |
| 31 | 4053595 | Хомут | 2 |
| 32 | 4024143 | Адаптер | 1 |
| 33 | 4509181 | Уплотнительное кольцо | 1 |
| 34 | 4024144 | Адаптер | 1 |
| 35 | Z954493 | Уплотнительное кольцо | 1 |
| 36 | M111250 | Болт | 2 |
| 37 | A590912 | Пружинная шайба | 2 |
| 38 | 4024990 | Втулка | 2 |
| 39 | J728683 | Переходник | 2 |
| 40 | 94-1402 | Угловой штуцер | 2 |
| 41 | 94-1302 | Адаптер | 1 |
| 42 | 4054370 | Шланг | 1 |
| 43 | 4067468 | Шланг | 1 |
| 44 | 94-1002 | Унион S | 1 |
| 45 | J70283 | Угловой штуцер | 1 |
| 46 | 9707095 | Трубка DR3 | 1 |
| 47 | 4074308 | Резиновый шланг | 2 |
| 48 | 4011675 | Зажим | 8 |
| 49 | 4050403 | Резиновая подушка | 2 |
| 50 | 4081123 | Сиденье | 2 |
| 51 | M111028 | Болт | 12 |
| 52 | A590910 | Пружинная шайба | 23 |
| 53 | M501008 | Гайка | 17 |
| 54 | 4081633 | Хомут трубки | 2 |
| 55 | 4074548 | Хомут трубки | 4 |
| 56 | M111020 | Болт | 6 |
| 57 | 4000908 | Хомут трубки | 2 |
| 58 | 4081124 | Кронштейн | 1 |
| 59 | 4035425 | Хомут | 2 |
| 60 | 4074550 | Резиновая втулка | 4 |
| 61 | 94-2023 | Пробка | 4 |
| 62 | 94-2025 | Пробка | 2 |
| 63 | 4001160 | Хомут: трубка | 2 |
| 64 | M111050 | Болт | 1 |
| 65 | 4088077 | Сиденье | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
