Муфта в сборе — HITACHI KH150

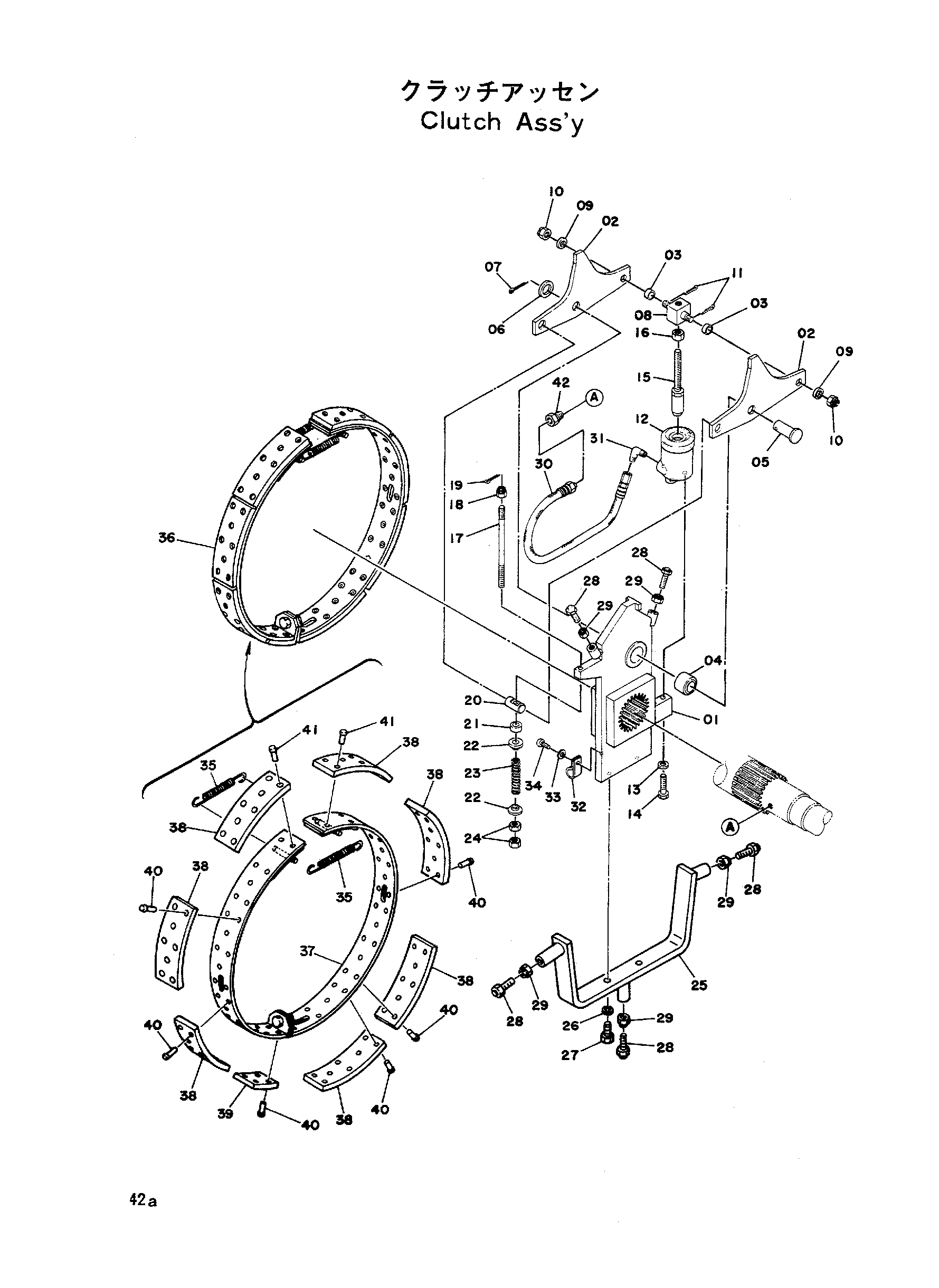

Заводская схема «Муфта в сборе» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7005059	Дривер муфта	1
01-42	9020085	Муфта в сборе	2
02	4067158	Рычаг	2
03	Z488109	Втулка	2
04	4015750	Игольчатый подшипник	1
05	4015751	Палец	1
06	A590124	Шайба	1
07	A764045	Шплинт	1
08	4078541	Труннион	1
09	A590112	Шайба	2
10	M541210	Корончатая гайка	2
11	A763025	Шплинт	2
12	4048209	Гидроцилиндр масляный	1
12-1	4026460	Крышка	1
13	A590912	Пружинная шайба	2
14	M111280	Болт	2
15	4065656	Шток	1
16	M511815	Гайка	1
17	4080157	Шток	1
18	M631215	Гайка	1
19	A763025	Шплинт	1
20	4035172	Палец	1
21	4035173	Проставка	1
22	4028517	Сиденье	2
23	4068478	Пружина	1
24	M501210	Гайка	2
25	8009599	Направляющая лента	1
26	A590912	Пружинная шайба	2
27	M111232	Болт	2
28	Z435693	Болт	5
29	4020093	Гайка	5
30	4066886	Шланг	1
31	Z963162	Адаптер	1
32	Z499317	Зажим	1
33	A590906	Пружинная шайба	1
34	M430610	Винт	1
35	Z435692	Пружина растяжения	2
36	9020086	Лента муфта	1
37	6002242	Лента муфта	1
38	4067160	Накладка	7
39	4067161	Накладка	1
40	Z929158	Заклёпка	49
41	4067163	Заклёпка	8
42	4056970	Адаптер	1

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
