Топливный устройство — HITACHI KH150

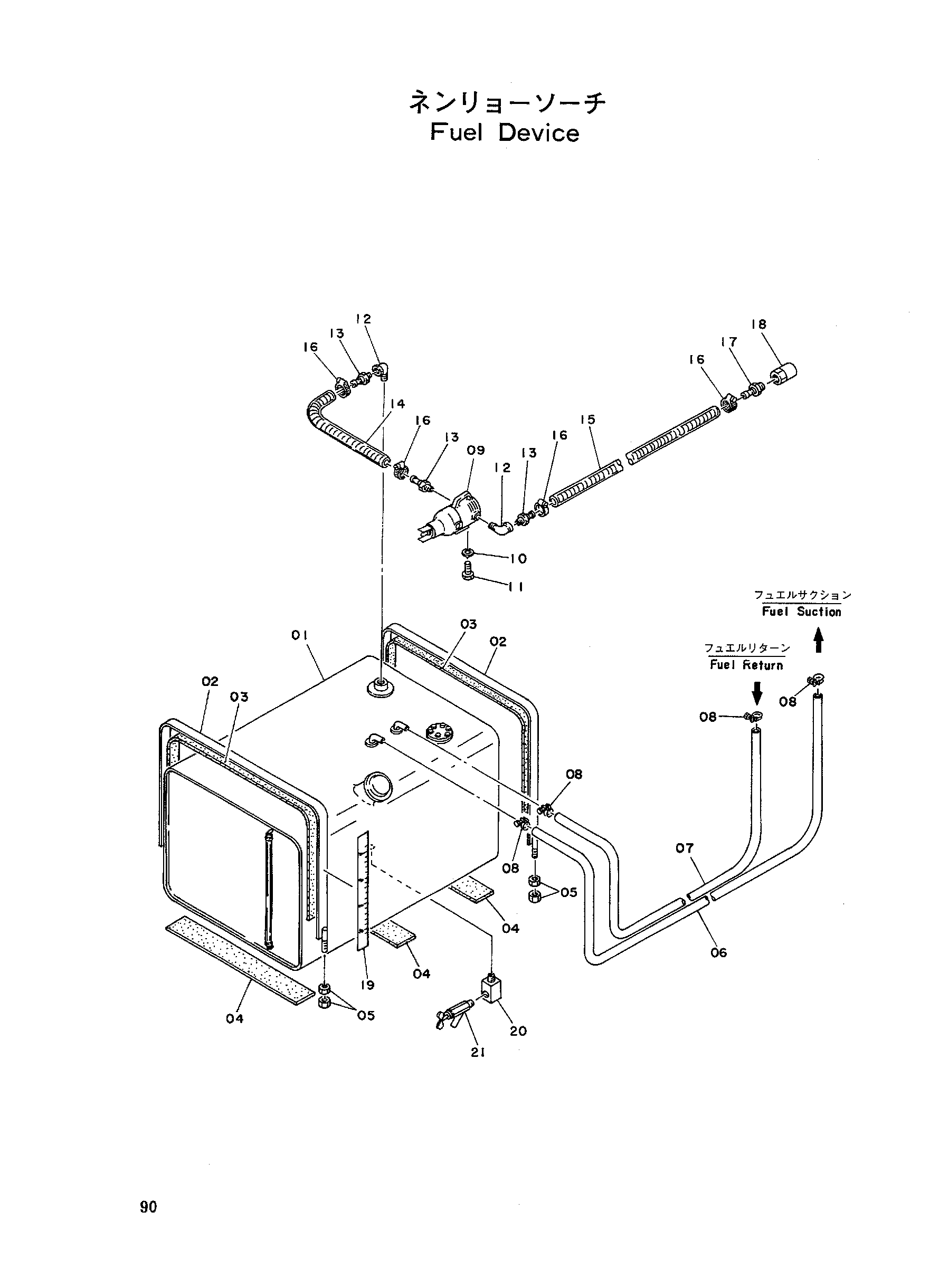

Заводская схема «Топливный устройство» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4078905 | Топливный бак | 1 |
| 02 | 9707973 | Лента | 2 |
| 03 | 4079997 | Фелт | 2 |
| 04 | 4053393 | Пластина резиновый | 3 |
| 05 | M501008 | Гайка | 8 |
| 06 | 4033112 | Топливный шланг | 1 |
| 07 | 4033113 | Топливный шланг | 1 |
| 08 | Z968801 | Хомут шланга | 4 |
| 09-01 | 3002546 | Насос масляный | 1 |
| 09-02 | 4089560 | Насос топливный | 1 |
| 09-03 | 4092097 | Выключатель TU. | 1 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | M200613 | Болт | 4 |
| 12 | 94-0648 | Угловой штуцер | 2 |
| 13 | 4004589 | Соединение | 3 |
| 14 | 4080000 | Топливный шланг | 1 |
| 15 | 4051160 | Топливный шланг | 1 |
| 16 | 4504367 | Зажим | 4 |
| 17 | 4004587 | Соединение | 1 |
| 18 | Z936035 | Сетчатый фильтр | 1 |
| 19 | 4081353 | Информационная табличка | 1 |
| 20 | 4081352 | Угловой штуцер | 1 |
| 21 | 4508050 | Кран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
