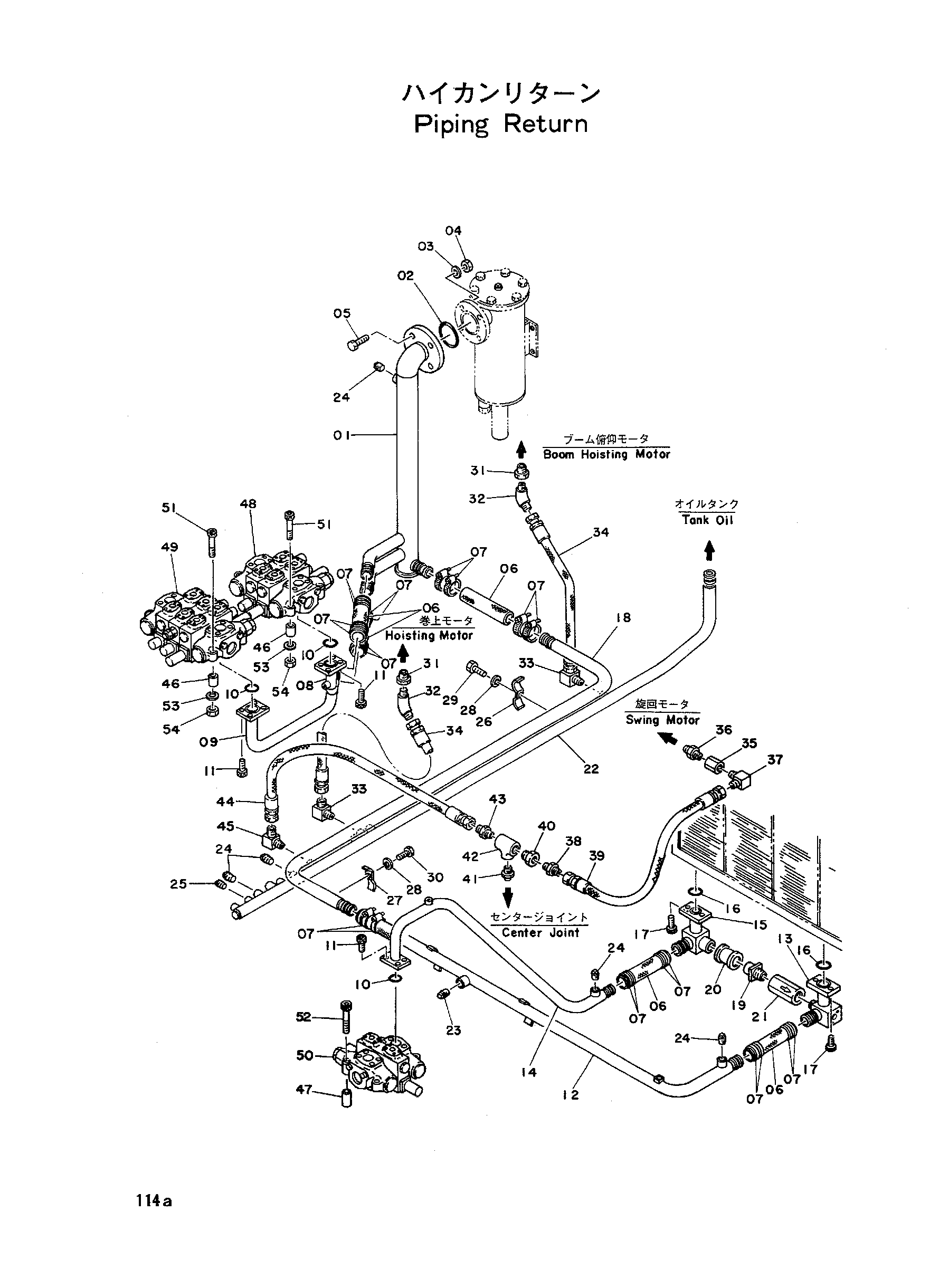

Пипимг обратный — HITACHI KH150

Заводская схема «Пипимг обратный» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8011015	Трубка R8	1
02	A810090	Уплотнительное кольцо	1
03	A590916	Пружинная шайба	4
04	M501610	Гайка	4
05	M111656	Болт	4
06	4015791	Шланг	6
07	4505385	Зажим	24
08	9707991	Трубка R1	1
09	8002335	Трубка	1
10	A811040	Уплотнительное кольцо	3
11	M341236	Болт с внутренним шестигранником	12
12	9708207	Трубка R4	1
13	9708206	Трубка R5	1
14	7006383	Трубка	1
15	9708205	Трубка R12	1
16	A811050	Уплотнительное кольцо	2
17	M351236	Болт с внутренним шестигранником	4
18	4074541	Трубка R3	1
19	4081255	Адаптер	1
20	4069801	Муфта	1
21	4067700	Обратный клапан	1
22	8012339	Трубка R7	1
23	94-2025	Пробка	1
24	94-2023	Пробка	5
25	94-2022	Пробка	1
26	Z496187	Хомут	2
27	4020642	Хомут	3
28	A590910	Пружинная шайба	5
29	M111045	Болт	2
30	M111063	Болт	3
31	94-1602	Переходник	2
32	94-1502	Адаптер	2
33	94-1402	Угловой штуцер	2
34	4055285	Резиновый шланг	2
35	J70082	Разъём	1
36	J70782	Штуцер	1
37	94-1401	Адаптер	1
38	94-1301	Адаптер	1
39	4008031	Шланг	1
40	94-1608	Переходник	1
41	J70784	Штуцер	1
42	J70484	Тройник	1
43	94-1303	Адаптер	1
44	4014686	Шланг	1
45	94-1403	Адаптер	1
46	4080105	Проставка	8
47	4015777	Проставка	4
48	4065384	Гидрораспределитель	1
49	4065383	Гидрораспределитель	1
50	4057388	Гидрораспределитель M	1
51	4021364	Болт с внутренним шестигранником	8
52	M351202	Болт с внутренним шестигранником	4
53	A590912	Пружинная шайба	8
54	M501210	Гайка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
