Таке-уп тумблер в сборе — HITACHI KH150

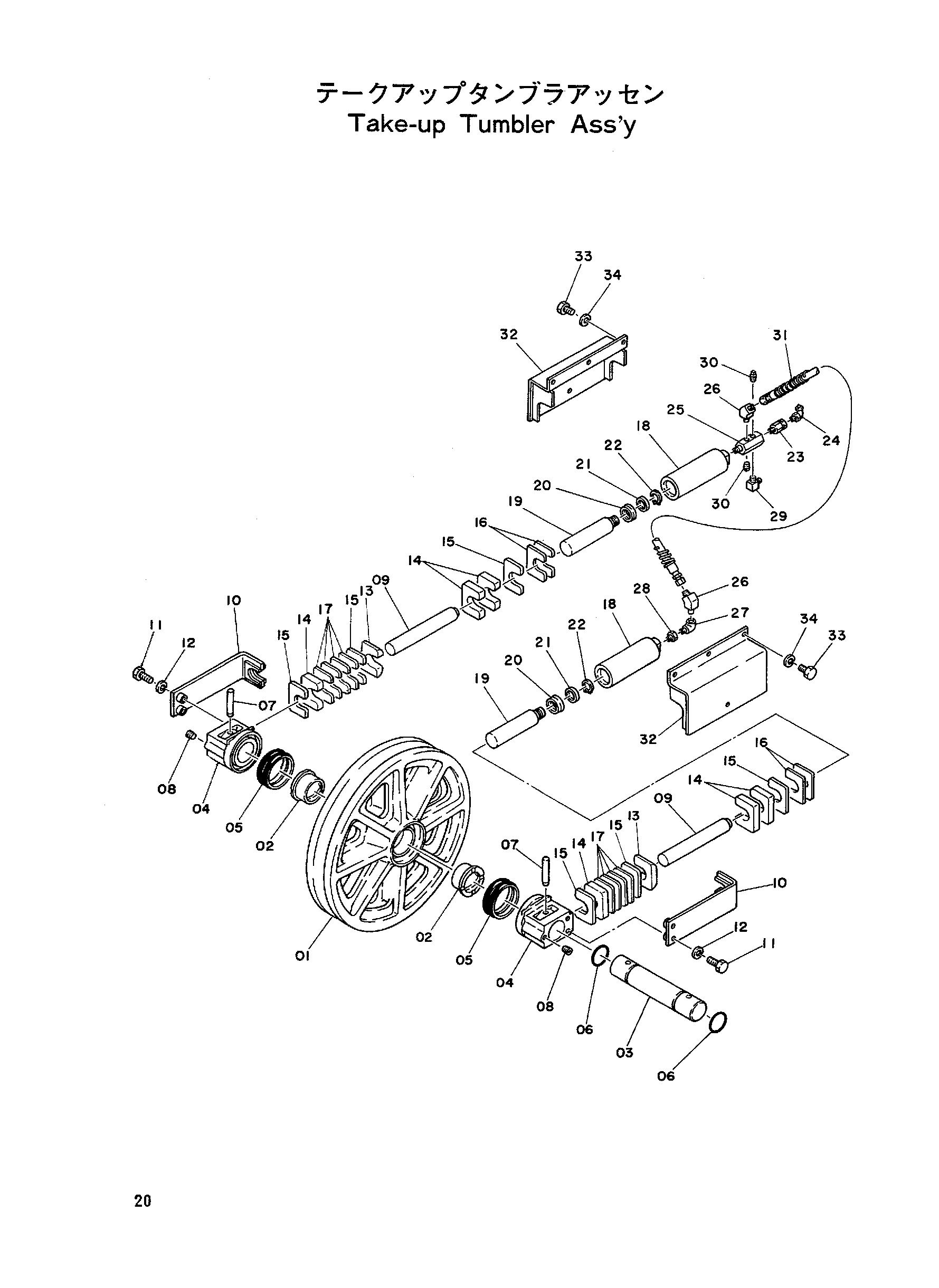

Заводская схема «Таке-уп тумблер в сборе» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2002930 | Тумблер таке-уп | 1 |
| 01-17 | 9025830 | Таке-уп тумблер | 2 |
| 02 | 3013749 | Втулка | 2 |
| 03 | 4083989 | Мост | 1 |
| 04 | 2009689 | Подшипник | 2 |
| 05 | 4056360 | Комплект уплотнений | 2 |
| 06 | A810070 | Уплотнительное кольцо | 2 |
| 07 | Z456777 | Палец | 2 |
| 08 | 94-2011 | Пробка | 2 |
| 09 | 4083993 | Шток | 2 |
| 10 | 9708547 | Опора | 2 |
| 11 | M211045 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | 4083992 | Регулировочная шайба | 2 |
| 14 | 4085080 | Регулировочная шайба | 6 |
| 15 | 4085082 | Регулировочная шайба | 6 |
| 16 | 4085081 | Регулировочная шайба | 4 |
| 17 | 4092369 | Регулировочная шайба | 8 |
| 18 | 3013639 | Гидроцилиндр | 2 |
| 18-34 | 9025832 | Адджустор | 2 |
| 19 | 3013640 | Шток | 2 |
| 20 | 4086962 | Манжета | 2 |
| 21 | 4086963 | Втулка | 2 |
| 22 | Z942516 | Кольцо ретаинин | 2 |
| 23 | 9014505 | Клапан | 1 |
| 24 | J75581 | Штуцер | 1 |
| 25 | 4086964 | Разъём | 1 |
| 26 | 94-1501 | Адаптер | 2 |
| 27 | 94-0630 | Угловой штуцер | 1 |
| 28 | 94-1608 | Переходник | 1 |
| 29 | 94-1401 | Адаптер | 1 |
| 30 | 94-2022 | Пробка | 2 |
| 31 | 4086965 | Резиновый шланг | 1 |
| 32 | 8013362 | Крышка | 2 |
| 33 | M111014 | Болт | 8 |
| 34 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
