Трубопроводы пилотный No.5 — HITACHI KH150

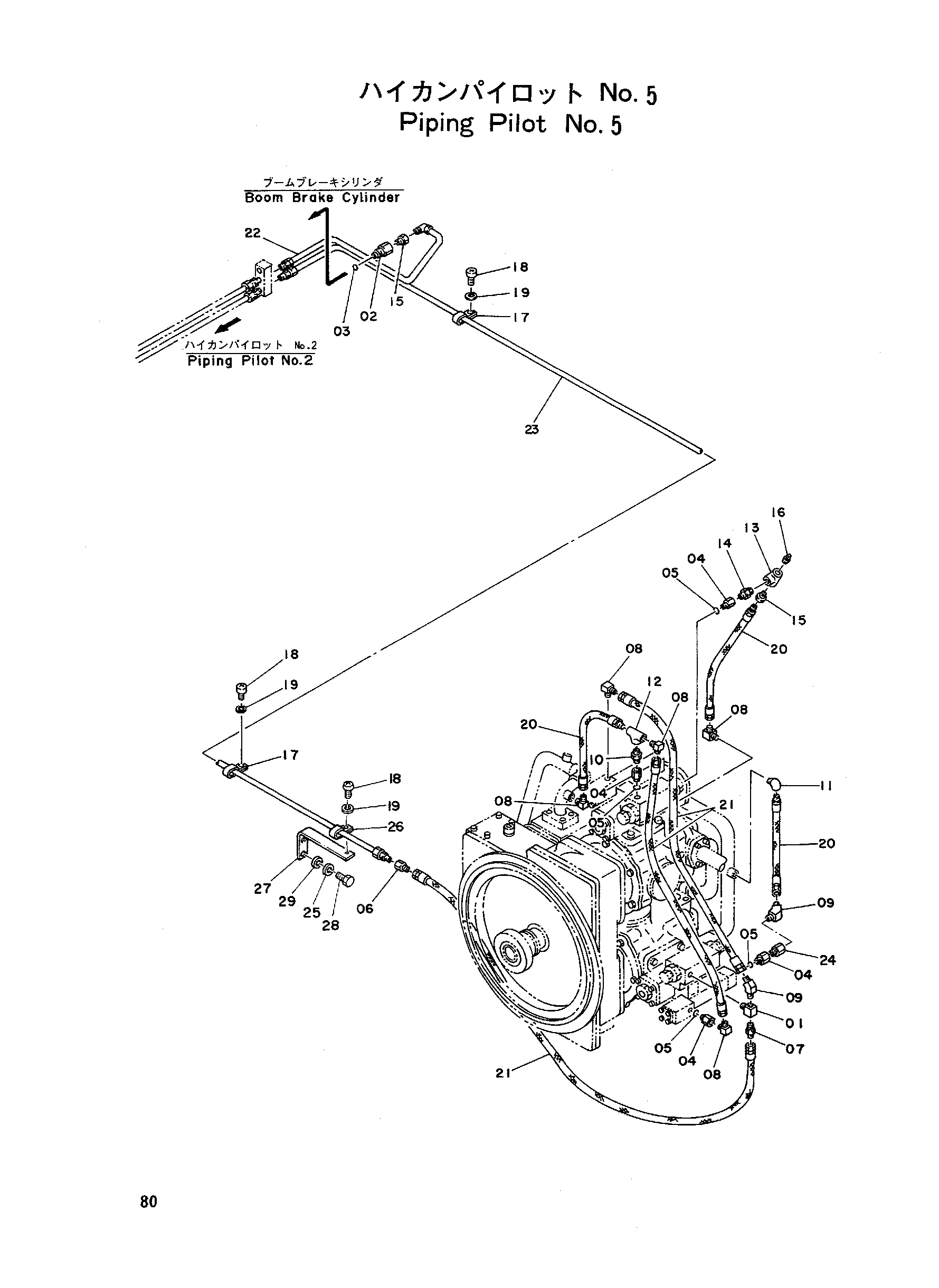

Заводская схема «Трубопроводы пилотный No.5» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074552 | Тройник | 1 |
| 02 | 4000585 | Адаптер | 1 |
| 03 | Z499107 | Прокладка | 1 |
| 04 | 4025324 | Адаптер S | 4 |
| 05 | 4509180 | Уплотнительное кольцо | 4 |
| 06 | 4015458 | Адаптер | 1 |
| 07 | 94-1301 | Адаптер | 1 |
| 08 | 94-1401 | Адаптер | 5 |
| 09 | 94-1501 | Адаптер | 2 |
| 10 | 94-1701 | Адаптер | 1 |
| 11 | 94-0630 | Угловой штуцер | 1 |
| 12 | 94-0660 | Тройник | 1 |
| 13 | 94-0661 | Тройник | 1 |
| 14 | 94-1901 | Адаптер | 1 |
| 15 | 94-1601 | Переходник | 2 |
| 16 | 94-2023 | Пробка | 1 |
| 17 | 4000862 | Зажим трубка | 2 |
| 18 | M430610 | Винт | 3 |
| 19 | A590906 | Пружинная шайба | 3 |
| 20 | 4055136 | Шланг | 3 |
| 21 | 4055150 | Шланг | 3 |
| 22 | 4079709 | Трубка BB-4 | 1 |
| 23 | 4074553 | Трубка P4 | 1 |
| 24 | 4015427 | Адаптер | 1 |
| 25 | A590910 | Пружинная шайба | 2 |
| 26 | 4000854 | Хомут | 1 |
| 27 | 4087130 | Кронштейн | 1 |
| 28 | M111016 | Болт | 2 |
| 29 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
