Клапан: давление — HITACHI KH150

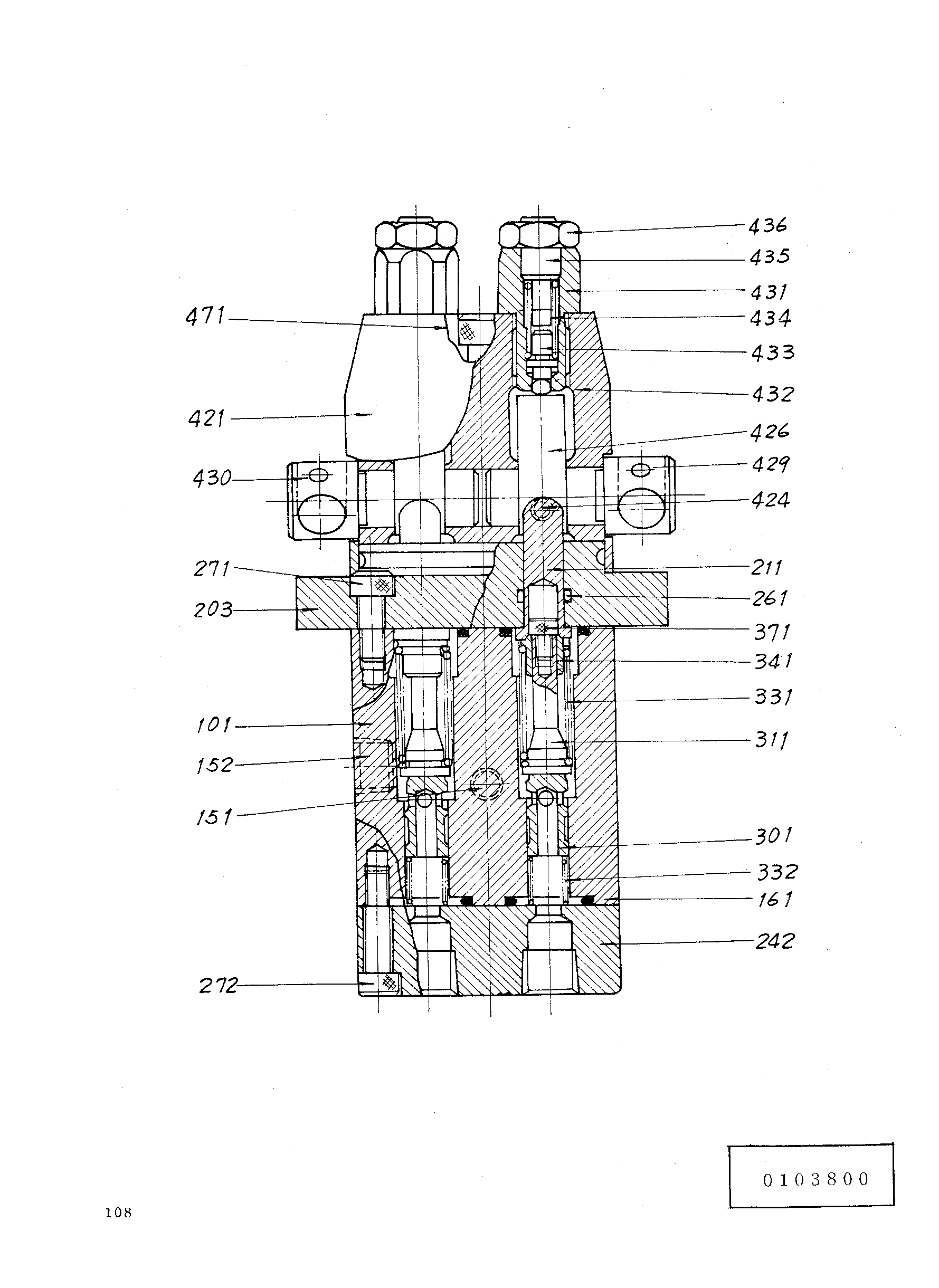

Заводская схема «Клапан: давление» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4046406 | Клапан | 1 | |
| 101 | 0103801 | Корпус | 1 |
| 151 | 0103802 | Пробка | 4 |
| 152 | 94-2011 | Пробка | 2 |
| 161 | 4506418 | Уплотнительное кольцо | 4 |
| 203 | 0103803 | Крышка | 1 |
| 211 | 0103804 | Шток | 4 |
| 242 | 0103805 | Блок | 1 |
| 261 | 4074351 | Уплотнение пента | 4 |
| 271 | M340616 | Болт с внутренним шестигранником | 4 |
| 272 | M340625 | Болт с внутренним шестигранником | 4 |
| 301 | 0103807 | Золотник | 4 |
| 311 | 0103808 | Шток | 4 |
| 331 | 0103809 | Пружина | 4 |
| 332 | 0103810 | Пружина | 4 |
| 341 | 0103811 | Сиденье | 4 |
| 371 | 0103812 | Болт с внутренним шестигранником | 4 |
| 421 | 0103813 | Крышка | 1 |
| 424 | 0103814 | Пружина палец | 2 |
| 426 | 0103815 | Деск | 2 |
| 429 | 0103816 | Палец | 1 |
| 430 | 0103817 | Палец | 1 |
| 431 | 0103818 | Детент | 2 |
| 432 | 0103819 | Шарик | 2 |
| 433 | 0103820 | Сиденье | 2 |
| 434 | 0103821 | Пружина | 2 |
| 435 | 0103822 | Винт регулировка | 2 |
| 436 | M581008 | Гайка | 2 |
| 471 | 0103823 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
