Аккумулятор — HITACHI KH150

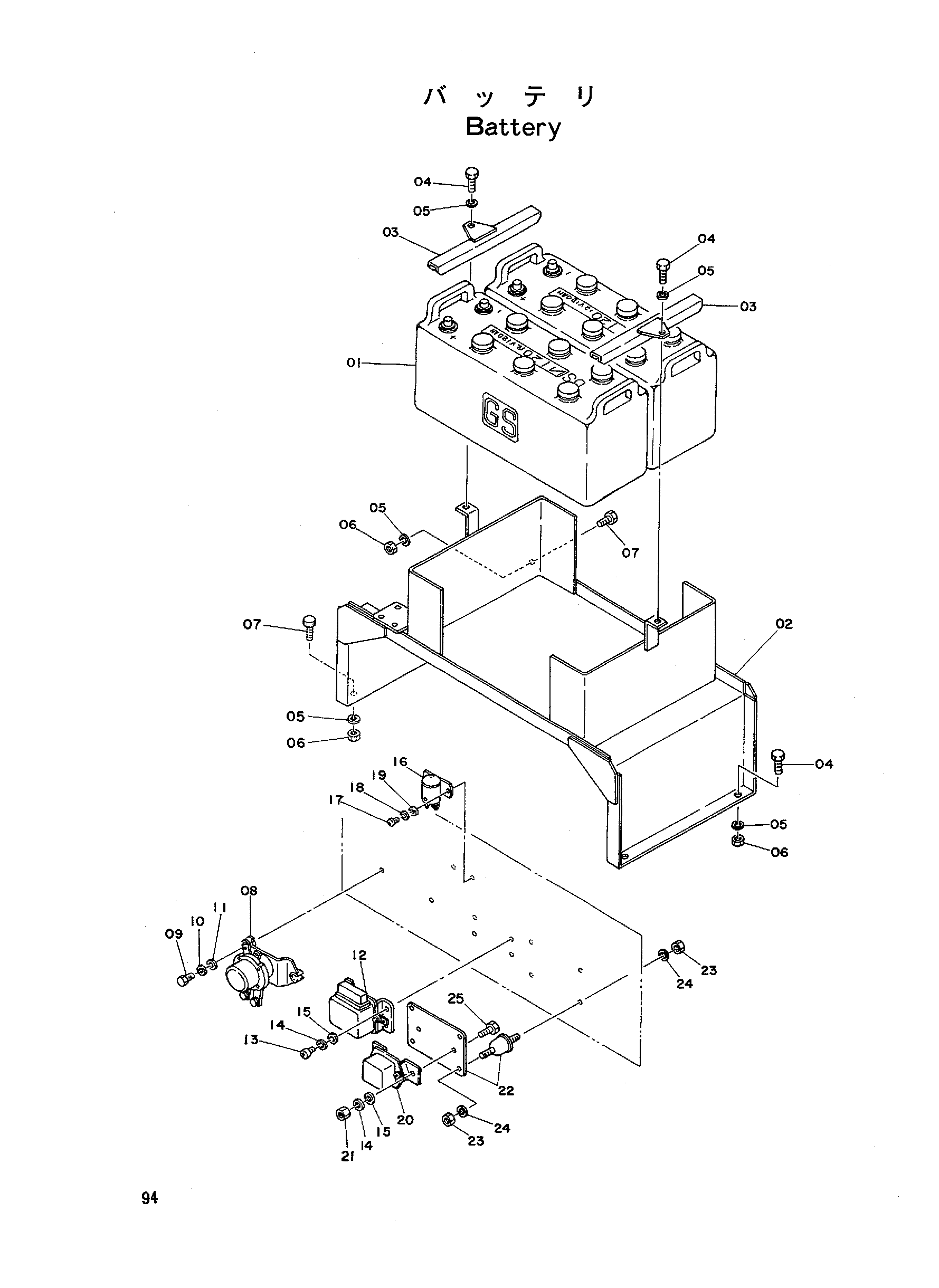

Заводская схема «Аккумулятор» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | Z215903 | Аккумулятор | 2 |
| 02 | 7006394 | Кронштейн | 1 |
| 03 | 9707972 | Кронштейн | 2 |
| 04 | M111020 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 7 |
| 06 | M501008 | Гайка | 5 |
| 07 | M111032 | Болт | 3 |
| 08 | 4024299 | Реле аккумулятор | 1 |
| 09 | M200825 | Болт | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 11 | A590108 | Шайба | 2 |
| 12 | 4024300 | Реле защитный | 1 |
| 13 | M430613 | Винт | 4 |
| 14 | A590906 | Пружинная шайба | 6 |
| 15 | A590106 | Пружинная шайба | 6 |
| 16 | 4014775 | Магнетик-свиткх | 1 |
| 17 | M430513 | Винт | 2 |
| 18 | A590905 | Пружинная шайба | 2 |
| 19 | A590105 | Шайба | 2 |
| 20 | 4049388 | Регуратор узел/Y | 1 |
| 21 | M500605 | Гайка | 2 |
| 22 | 4014774 | Кронштейн | 1 |
| 23 | M500807 | Гайка | 8 |
| 24 | A590908 | Пружинная шайба | 8 |
| 25 | M200613 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
