Крышка — HITACHI KH150

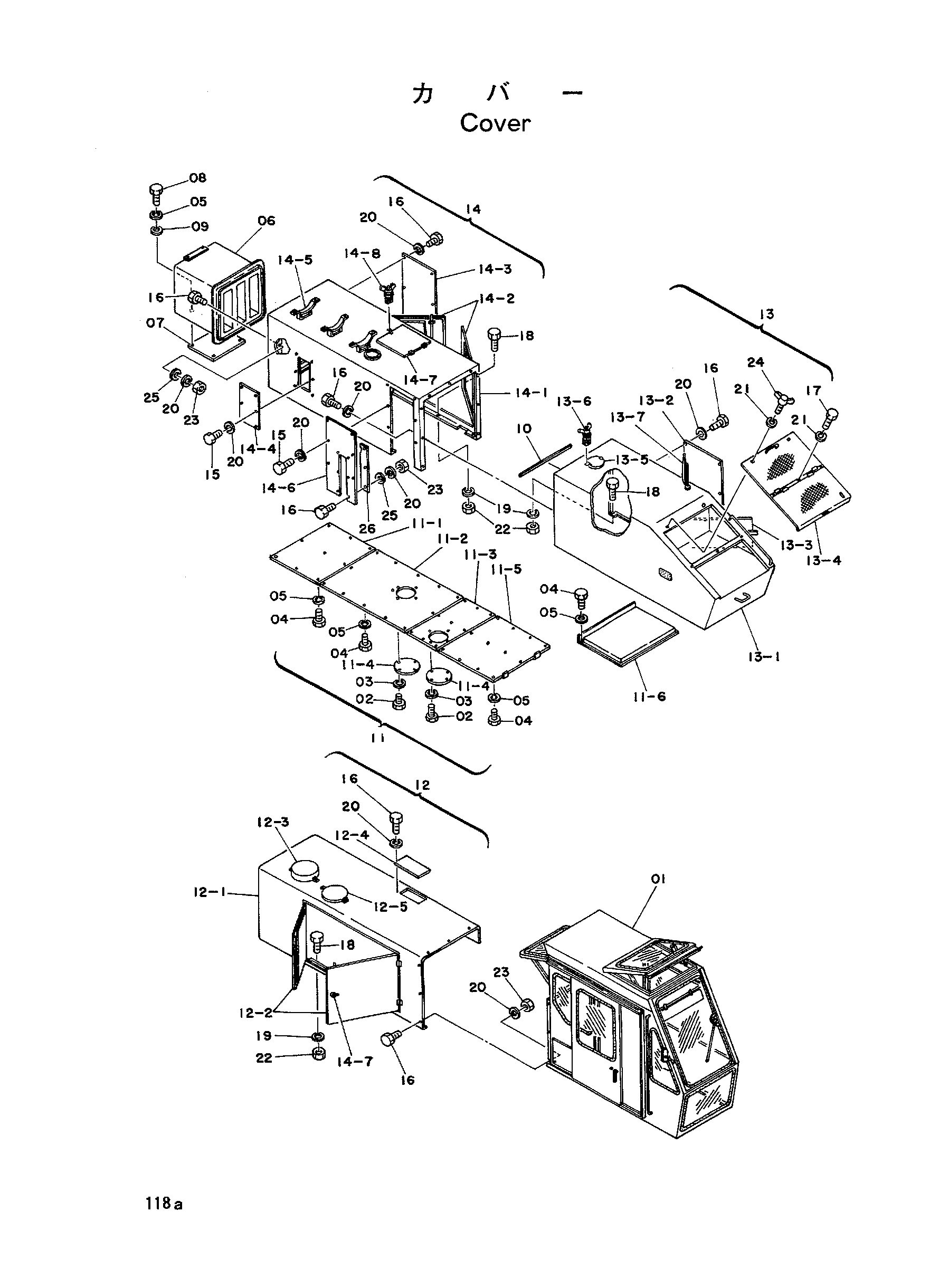

Заводская схема «Крышка» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4081471 | Кабина | 1 |
| 02 | M200610 | Болт | 8 |
| 03 | A590906 | Пружинная шайба | 8 |
| 04 | M111016 | Болт | 49 |
| 05 | A590910 | Пружинная шайба | 53 |
| 06 | 4064803 | Воздуховод | 1 |
| 07 | 4062713 | Седло винта | 2 |
| 08 | M111071 | Болт | 4 |
| 09 | A590110 | Шайба | 4 |
| 10 | 4067605 | Уплотнение | 4 |
| 11 | 9024972 | Крышка нижний | 1 |
| 11-1 | 4064824 | Крышка A | 1 |
| 11-2 | 4064825 | Крышка B | 1 |
| 11-3 | 4064826 | Крышка C | 1 |
| 11-4 | 4064827 | Крышка D | 2 |
| 11-5 | 4081300 | Крышка | 1 |
| 11-6 | 8012784 | Крышка F | 1 |
| 12 | 4081477 | Крышка | 1 |
| 12-1 | 2010004 | Крышка | 1 |
| 12-2 | 2006904 | Хингед дверь | 1 |
| 12-3 | 3009934 | Крышка | 1 |
| 12-4 | 3009954 | Крышка | 1 |
| 12-5 | 2006909 | Крышка | 1 |
| 13 | 4079539 | Крышка | 1 |
| 13-1 | 1002880 | Крышка | 1 |
| 13-2 | 4086412 | Крышка | 1 |
| 13-3 | 2009998 | Хингед дверь | 1 |
| 13-4 | 2010003 | Крышка | 1 |
| 13-5 | 2009999 | Крышка | 1 |
| 13-6 | 4086381 | Замок | 1 |
| 13-7 | 4072469 | Зеркало задний | 1 |
| 14 | 4064800 | Крышка | 1 |
| 14-1 | 1002092 | Крышка | 1 |
| 14-2 | 2010006 | Хингед дверь | 1 |
| 14-3 | 3009956 | Крышка | 1 |
| 14-4 | 4086380 | Крышка | 1 |
| 14-5 | 3009955 | Кронштейн | 3 |
| 14-6 | 3013873 | Крышка | 1 |
| 14-7 | 2010008 | Крышка | 1 |
| 14-8 | 4086381 | Замок | 1 |
| 15 | M111020 | Болт | 12 |
| 16 | M111025 | Болт | 53 |
| 17 | M211228 | Болт | 3 |
| 18 | M111632 | Болт | 21 |
| 19 | A590916 | Пружинная шайба | 21 |
| 20 | A590910 | Пружинная шайба | 65 |
| 21 | A590012 | Пружинная шайба | 5 |
| 22 | M501613 | Гайка | 18 |
| 23 | M501008 | Гайка | 28 |
| 24 | M361225 | Болт винг | 2 |
| 25 | A590110 | Шайба | 22 |
| 26 | 4074035 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
