Трубопроводы ходовой — HITACHI KH150

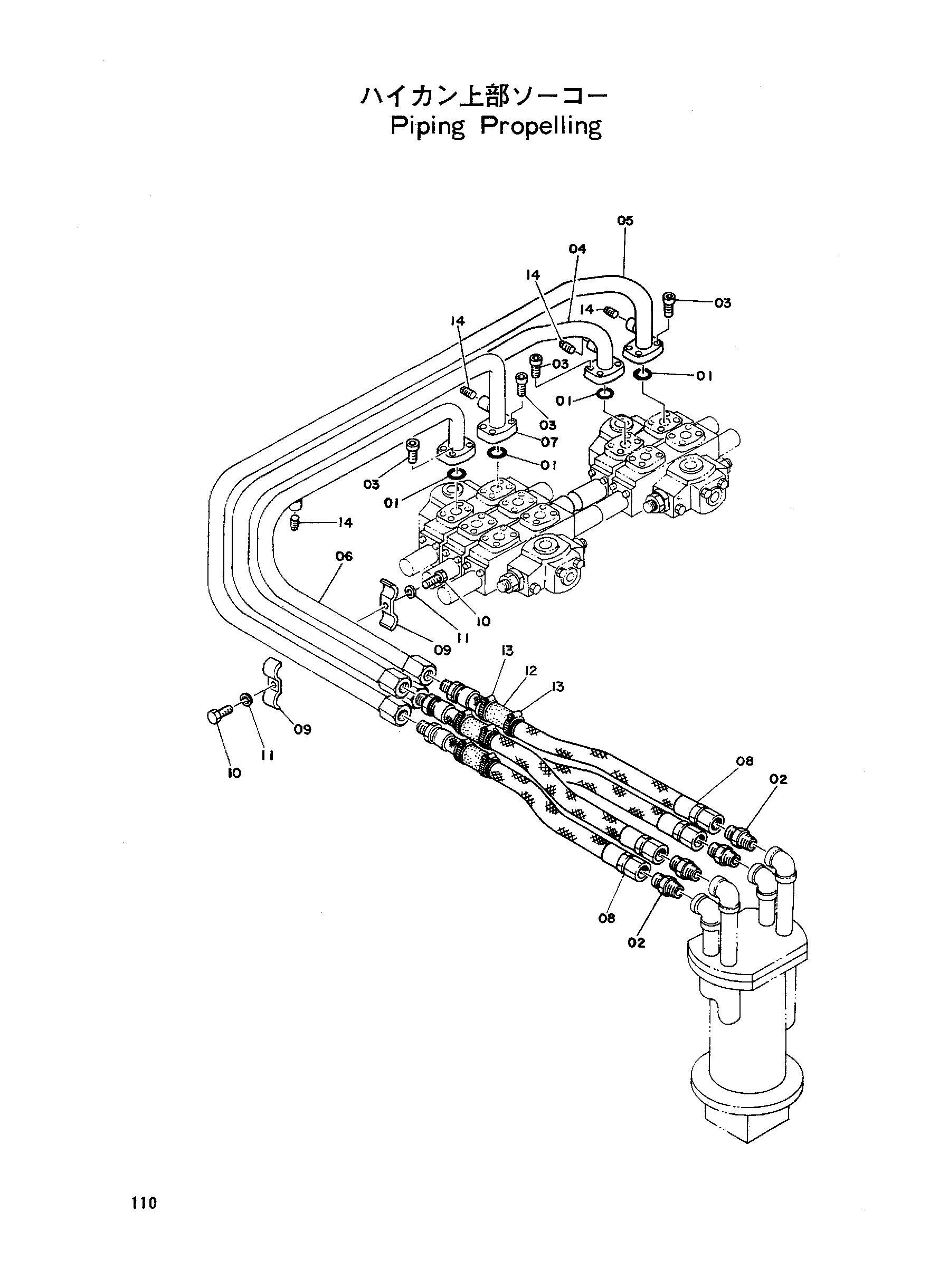

Заводская схема «Трубопроводы ходовой» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811035 | Уплотнительное кольцо | 4 |
| 02 | 94-1305 | Адаптер | 4 |
| 03 | M341036 | Болт с внутренним шестигранником | 16 |
| 04 | 8007285 | Трубка TL1-1 | 1 |
| 05 | 8007286 | Трубка TL2-1 | 1 |
| 06 | 8007287 | Трубка TL7-1 | 1 |
| 07 | 8007288 | Трубка TL8-1 | 1 |
| 08 | 4054389 | Резиновый шланг | 4 |
| 09 | Z489976 | Хомут | 2 |
| 10 | M111040 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | 4055519 | Пластина резиновый | 1 |
| 13 | 4505385 | Зажим | 8 |
| 14 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
