Трубопроводы пилотный No.2 — HITACHI KH150

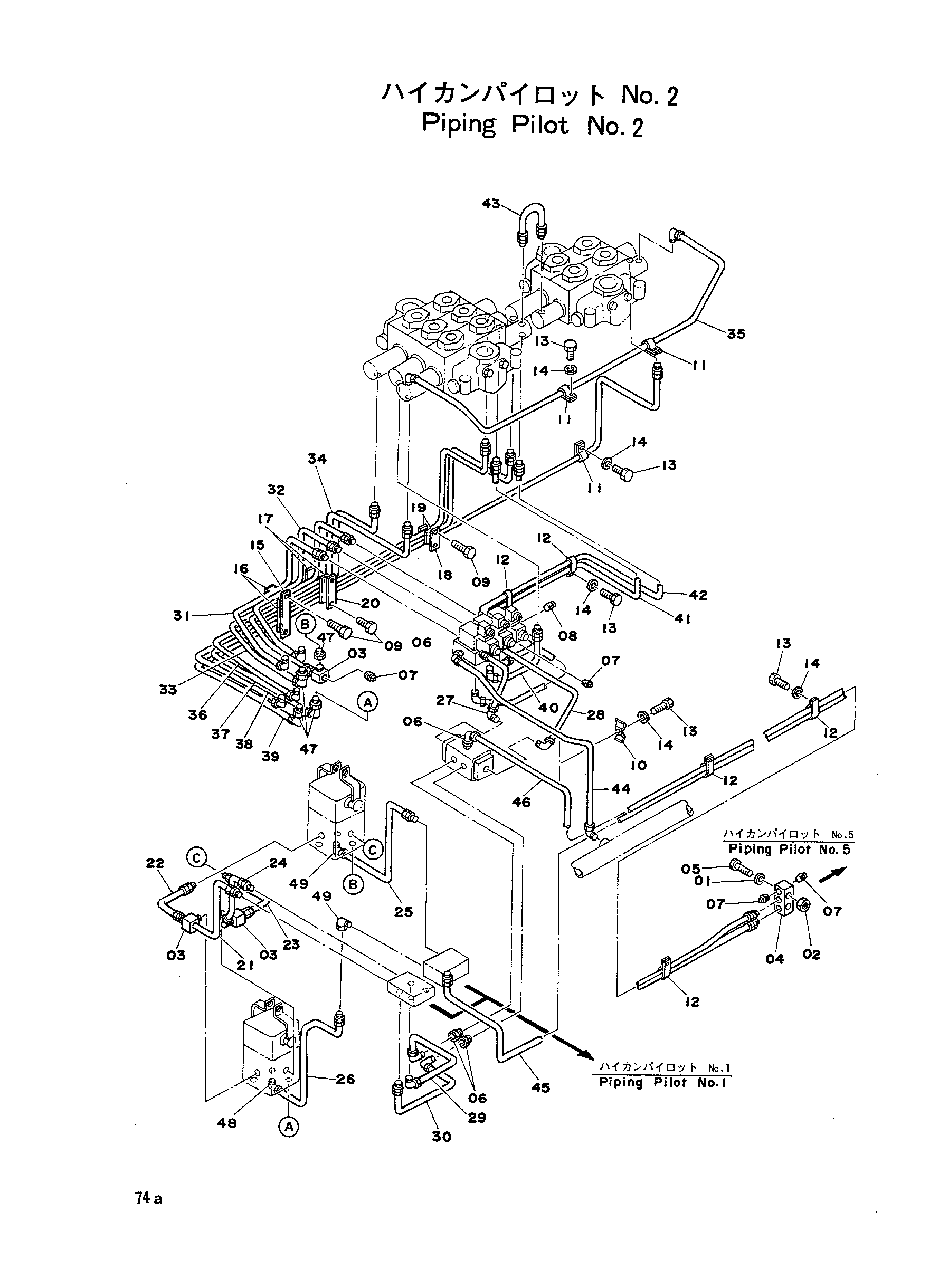

Заводская схема «Трубопроводы пилотный No.2» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590908	Пружинная шайба	2
02	M500807	Гайка	2
03	4074552	Тройник	3
04	4015433	Разъём	1
05	M200850	Болт	2
06	94-1601	Переходник	4
07	94-2022	Пробка	4
08	94-2023	Пробка	1
09	M111032	Болт	6
10	4015441	Хомут	1
11	4000854	Хомут	3
12	4000862	Зажим трубка	5
13	M430610	Винт	9
14	A590906	Пружинная шайба	9
15	4079605	Хомут	1
16	4079606	Резиновая прокладка	2
17	4511511	Резиновая прокладка	2
18	4079607	Хомут	1
19	4079608	Резиновая прокладка	2
20	4080876	Хомут	1
21	4079588	Трубка IN2	1
22	4079592	Трубка IN3	1
23	4079595	Трубка DR1	1
24	4079599	Трубка DR2	1
25	4015465	Шланг	1
26	4015466	Шланг	1
27	4079600	Трубка BB1	1
28	4079601	Трубка BB2	1
29	4079593	Трубка DR3	1
30	4082830	Трубка IN7	1
31	3012672	Трубка BR1	1
32	3012676	Трубка BF1	1
33	3012677	Трубка HR1	1
34	3012675	Трубка HF1	1
35	4079581	Трубка HF2	1
36	3012674	Трубка TRF	1
37	3012695	Трубка TRR	1
38	3012673	Трубка TLF	1
39	3012671	Трубка TLR	1
40	4079604	Трубка BF2	1
41	3012670	Трубка BR2	1
42	3012678	Трубка HR2	1
43	4079587	Трубка HR3	1
44	4079597	Трубка DR4	1
45	4079602	Трубка P3	1
46	4079603	Трубка BB3	1
47	4015427	Адаптер	4
48	94-0630	Угловой штуцер	1
49	94-1401	Адаптер	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
