Основной тормоз — HITACHI KH150

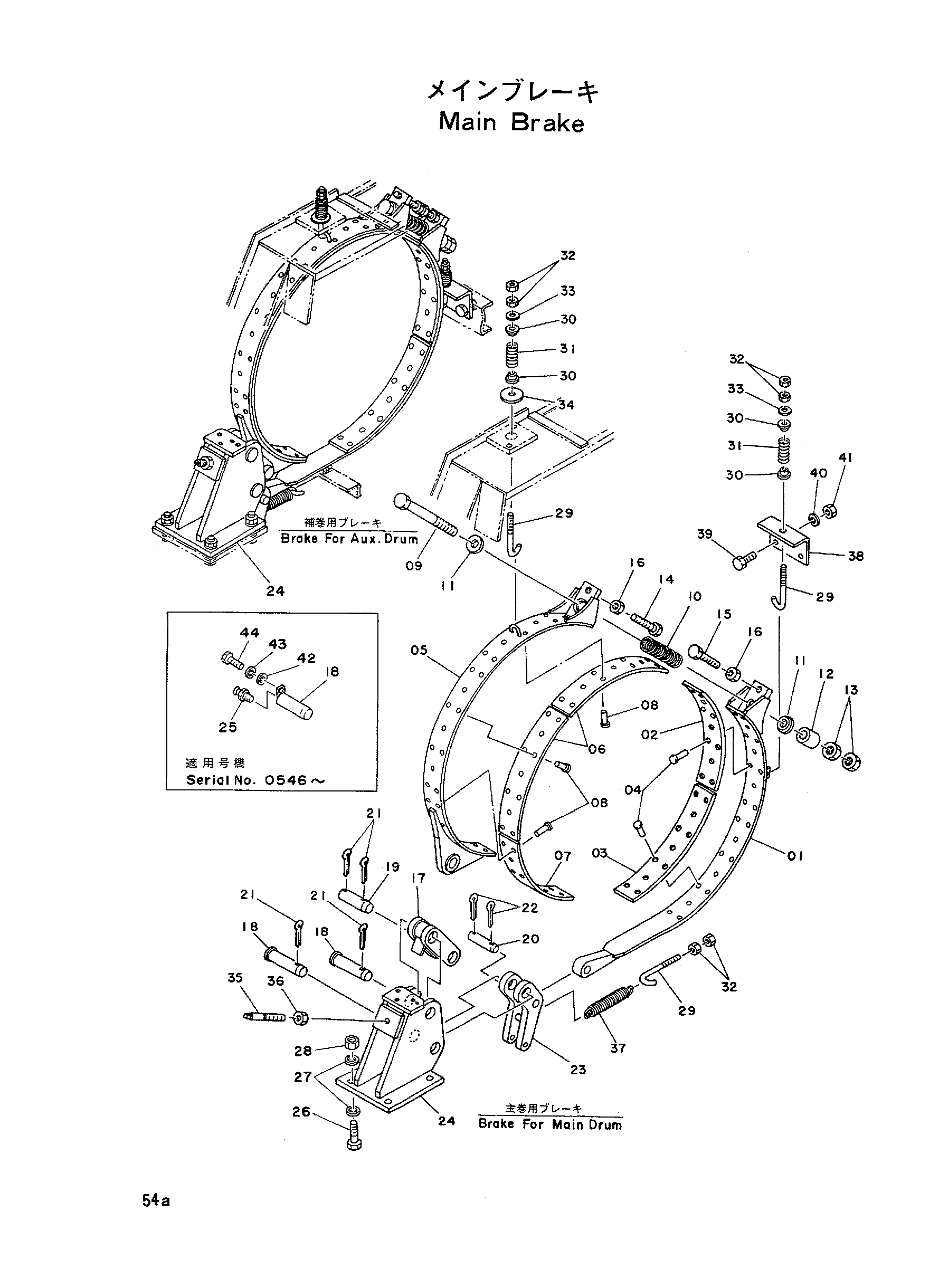

Заводская схема «Основной тормоз» для HITACHI KH150. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7005121	Лента ливе	2
01-04	9020288	Ливе лента в сборе	2
02	4061709	Накладка	2
03	4067762	Накладка	2
04	Z944582	Заклёпка	44
05	7005120	Лента деад	2
05-08	9020289	Деадбанд в сборе	2
06	4061709	Накладка	4
07	4067762	Накладка	2
08	Z944582	Заклёпка	60
09	9703687	Болт	2
10	Z411078	Пружина	2
11	4080915	Сиденье	4
12	4080914	Проставка	2
13	M502419	Гайка	4
14	Z499926	Болт	2
15	Z499924	Болт	2
16	M502016	Гайка	4
17	9708167	Тяга	2
18-01	4080916	Палец	4
18-02	9709912	Палец	4
19	4080917	Палец	2
20	4080918	Палец	2
21	A766050	Шплинт	8
22	A764045	Шплинт	4
23	9706343	Рычаг	2
24	7006965	Кронштейн	2
25	J75481	Штуцер	4
26	M122063	Болт	8
27	4018545	Плоская шайба	16
28	M512016	Гайка	8
29	4080919	Шток	6
30	Z411108	Седло пружины	8
31	Z413428	Пружина	4
32	M500807	Гайка	12
33	A590108	Шайба	4
34	4080931	Сиденье	2
35-01	M161603	Болт	2
35-02	M331680	Болт кнокк	2
36	M501613	Гайка	2
37	Z44886	Пружина	2
38	4067764	Кронштейн	2
39	M111025	Болт	4
40	A590910	Пружинная шайба	4
41	M501008	Гайка	4
42	A590110	Шайба	4
43	A590910	Пружинная шайба	4
44	M111025	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI KH150 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
