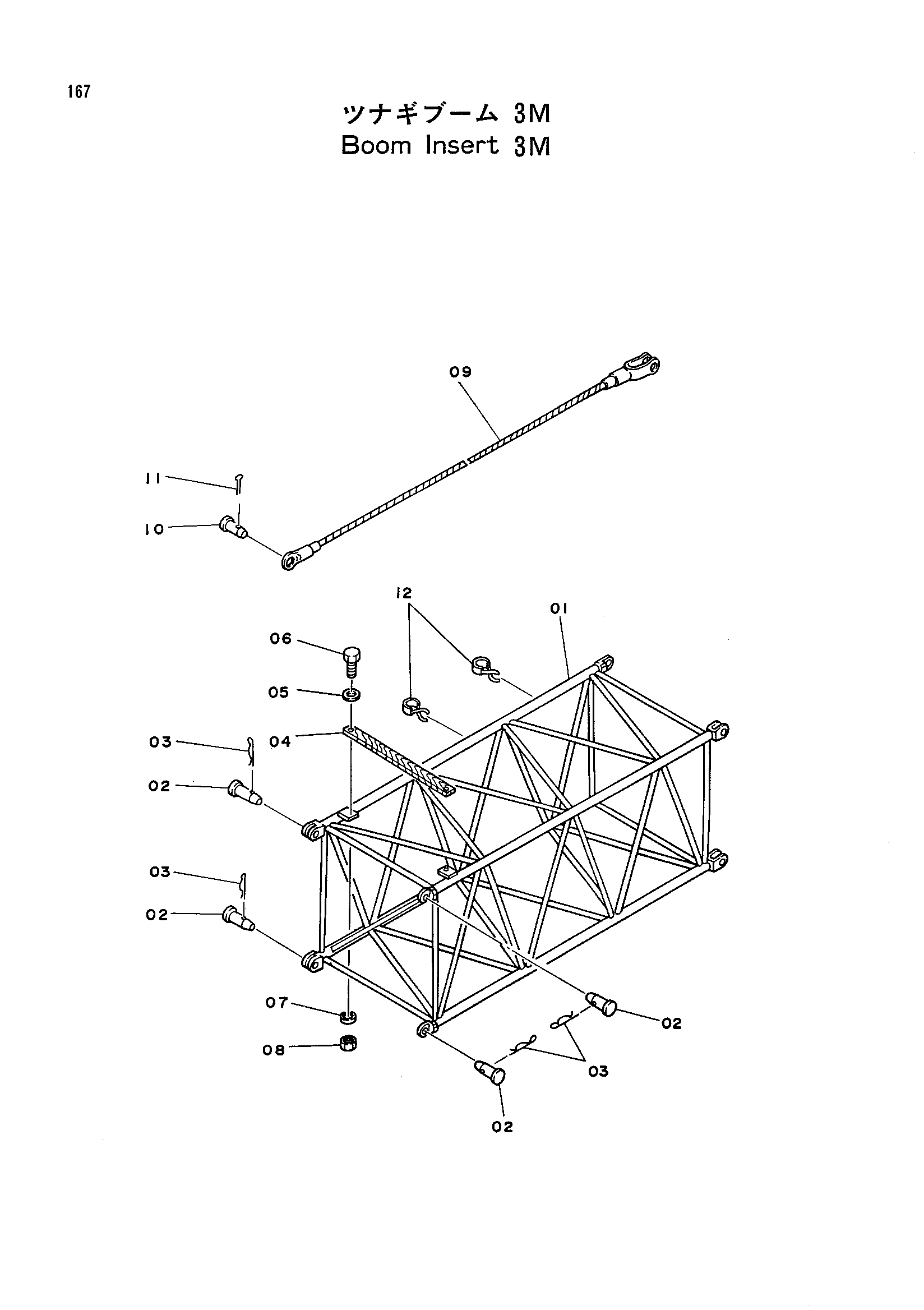

Стрела вставка 3M — HITACHI KH125-3(D)

Заводская схема «Стрела вставка 3M» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9044039	Стрела вставка 3M в сборе	1
01	7006904	Стрела вставка (3M)	1
02	4020735	Палец	4
03	3002554	Стопорный палец	4
04	4022126	Буффер	1
05	A590112	Шайба	4
06	M111250	Болт	2
07	A590912	Пружинная шайба	2
08	M501210	Гайка	2
09	8020985	Канат подвесной (3M)	2
10	431756	Палец	2
11	A761080	Шплинт	2
12	4017325	Зажим	2

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
